نکات کلیدی در تهیه نقشه‌های اجرایی برق ساختمان یکی از مراحل حیاتی در پروژه‌های ساخت‌وساز است که به اجرای صحیح و ایمن سیستم‌های الکتریکی کمک می‌کند. این نقشه‌ها به عنوان راهنمای اصلی برای نصب، اتصال و راه‌اندازی تجهیزات الکتریکی عمل می‌کنند و باید با دقت و توجه به استانداردهای فنی تهیه شوند. در این مقاله به بررسی مراحل و نکات مهم در تهیه این نقشه‌ها می‌پردازیم.

اهمیت نقشه‌های اجرایی برق

نکته اولی که باید به آن توجه کرد، اهمیت نقشه‌های اجرایی برق در پروژه‌های ساختمانی است. این نقشه‌ها نه تنها به مهندسان و کارگران کمک می‌کنند تا سیستم‌های الکتریکی را به درستی نصب کنند، بلکه از ایمنی کاربران نهایی نیز محافظت می‌کنند. یک نقشه اجرایی دقیق و کامل می‌تواند:

• خطاهای احتمالی در نصب را کاهش دهد.
• بهینه‌سازی مصرف انرژی را امکان‌پذیر کند.
• از خطرات الکتریکی مانند آتش‌سوزی یا شوک الکتریکی جلوگیری کند.
• به کارفرما و مهندسان امکان کنترل و نظارت بر پروژه را بدهد.

برای تهیه نقشه‌های اجرایی برق، باید به استانداردهای ملی و بین‌المللی مربوطه توجه کرد. استانداردهایی مانند استاندارد ۲۸۰۰ (نرم‌افزارهای الکتریکی) و استاندارد ۳۰۰۰ (نصب و راه‌اندازی تجهیزات الکتریکی) از جمله مهم‌ترین استانداردهای مورد استفاده در ایران هستند.

مراحل تهیه نقشه‌های اجرایی برق

تهیه نقشه‌های اجرایی برق شامل چندین مرحله است که هر کدام دارای اهمیت خاصی هستند:

۱. جمع‌آوری اطلاعات اولیه

در این مرحله، اطلاعات مربوط به ساختمان مانند ابعاد، تعداد طبقات، نوع استفاده از فضاها (مثلا مسکونی، تجاری یا صنعتی)، تعداد و نوع تجهیزات الکتریکی مورد نیاز و همچنین استانداردهای مربوطه جمع‌آوری می‌شوند. همچنین باید با کارفرما و مهندس مشاور مشورت کرد تا نیازهای خاص پروژه مشخص شوند.

۲. طراحی اولیه سیستم الکتریکی

در این مرحله، طراحی اولیه سیستم الکتریکی انجام می‌شود. این شامل:

• انتخاب نوع سیستم توزیع برق (مثلا تک‌فاز یا سه‌فاز).
• تعیین ظرفیت کلی سیستم و بارهای الکتریکی.
• نکات مربوط به ایمنی مانند استفاده از کابل‌های مناسب، جعبه‌های تقسیم و فیوزهای ایمن.

همچنین باید به مکان‌های نصب تجهیزات مانند پریزها، چراغ‌ها، پنل‌های برق و سایر تجهیزات توجه کرد. در این مرحله، نقشه‌های اولیه با استفاده از نرم‌افزارهای طراحی مانند AutoCAD یا ETAP تهیه می‌شوند.

۳. تهیه نقشه‌های اجرایی

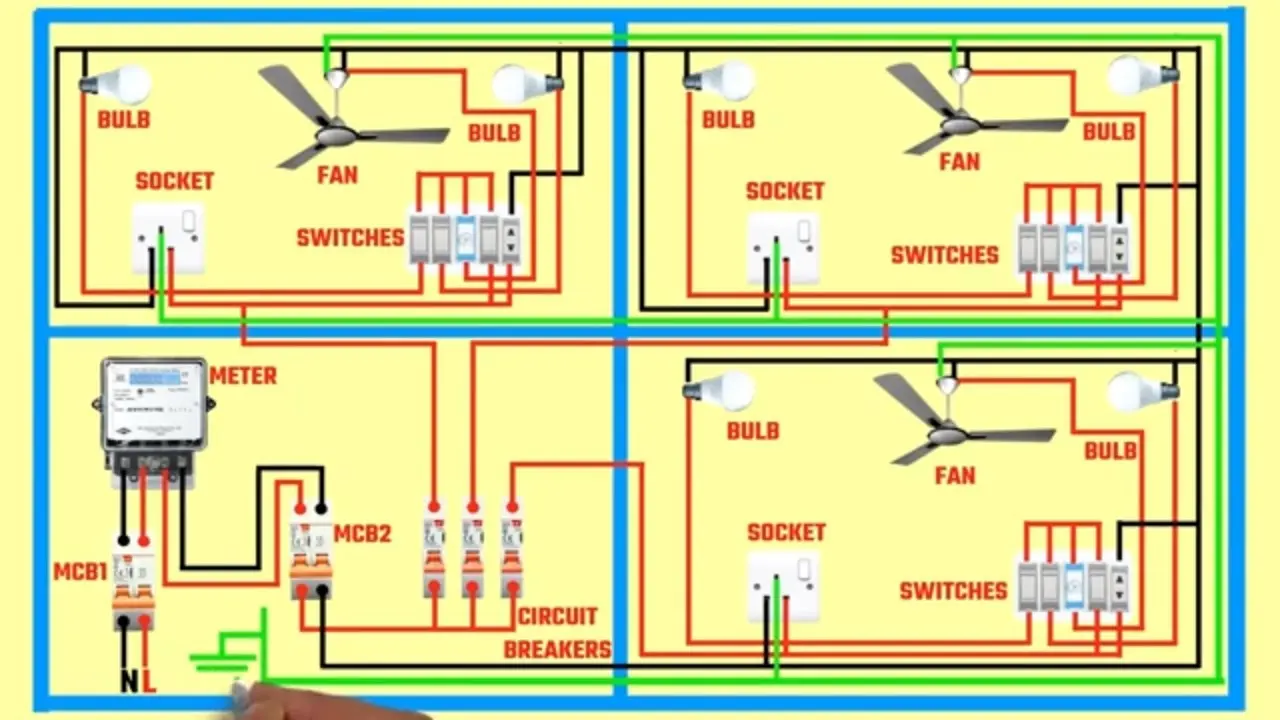

در این مرحله، نقشه‌های اولیه به نقشه‌های اجرایی تبدیل می‌شوند. این نقشه‌ها باید شامل:

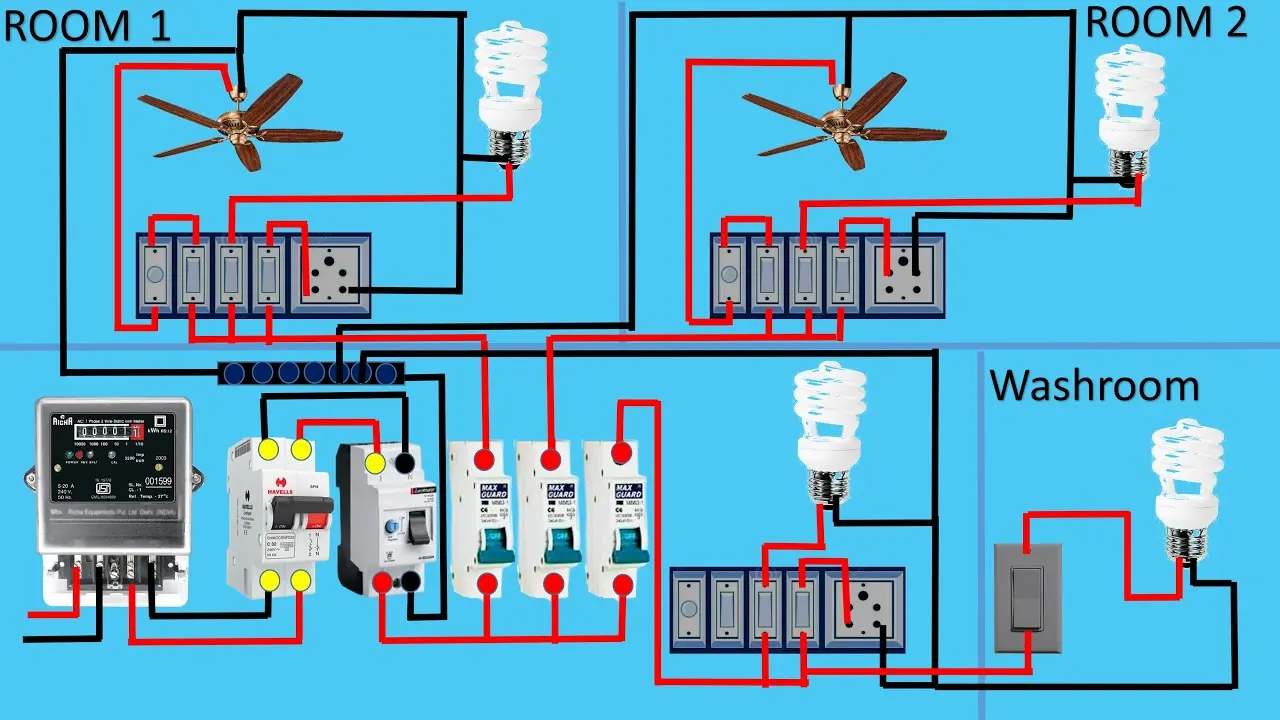

• مکان دقیق کابل‌کشی و مسیرهای آن.
• مکان نصب تجهیزات الکتریکی مانند پریزها، چراغ‌ها و پنل‌های برق.
• نوع و اندازه کابل‌ها، فیوزها و سایر تجهیزات.
• نکات ایمنی مانند فاصله کابل‌ها از منابع حرارتی یا آب.

نکته مهم در این مرحله دقت در اندازه‌گیری‌ها و مطابقت نقشه با شرایط واقعی ساختمان است. هرگونه خطا در این مرحله می‌تواند منجر به مشکلاتی در مراحل بعدی شود.

نکات مهم در تهیه نقشه‌های اجرایی برق

برای تهیه نقشه‌های اجرایی برق با کیفیت و دقیق، باید به نکات زیر توجه کرد:

۱. استفاده از استانداردها

همیشه باید از آخرین نسخه استانداردهای ملی و بین‌المللی استفاده کرد. این استانداردها شامل:

• استاندارد ۲۸۰۰ برای نرم‌افزارهای الکتریکی.
• استاندارد ۳۰۰۰ برای نصب و راه‌اندازی تجهیزات الکتریکی.
• استانداردهای بین‌المللی مانند IEC و NEMA.

۲. دقت در اندازه‌گیری‌ها

هر اندازه‌گیری باید با دقت انجام شود و باید از ابزارهای دقیق برای اندازه‌گیری استفاده کرد. حتی کوچک‌ترین خطا در اندازه‌گیری‌ها می‌تواند منجر به مشکلاتی در نصب و راه‌اندازی شود.

۳. توجه به ایمنی

ایمنی یکی از مهم‌ترین نکات در تهیه نقشه‌های اجرایی برق است. باید به موارد زیر توجه کرد:

• فاصله کابل‌ها از منابع حرارتی یا آب.
• استفاده از کابل‌های مناسب با ظرفیت کافی.
• نصب تجهیزات ایمنی مانند فیوزها و رله‌های محافظت.

۴. هماهنگی با سایر سیستم‌ها

سیستم الکتریکی باید با سایر سیستم‌های ساختمان مانند سیستم‌های گرمایشی، سرمایشی و ضدحریق هماهنگ باشد. برای مثال، مسیر کابل‌ها نباید با لوله‌کشی یا سیستم‌های تهویه در تضاد باشد.

۵. استفاده از نرم‌افزارهای مناسب

استفاده از نرم‌افزارهای طراحی مانند AutoCAD یا ETAP می‌تواند به افزایش دقت و سرعت در تهیه نقشه‌ها کمک کند. این نرم‌افزارها امکان طراحی سه‌بعدی و بررسی تداخل‌ها را فراهم می‌کنند.

چالش‌های احتمالی و راهکارها

در تهیه نقشه‌های اجرایی برق ممکن است با چالش‌هایی مانند:

• تغییرات غیرمنتظره در طراحی ساختمان.
• عدم دسترسی به اطلاعات کامل.
• تغییرات در نیازهای کارفرما.

روبرو شد. برای حل این چالش‌ها، باید:

• در مراحل اولیه با کارفرما و مهندس مشاور هماهنگی کامل داشته باشید.
• از روش‌های طراحی انعطاف‌پذیر استفاده کنید.
• در صورت نیاز، نقشه‌ها را به‌روزرسانی کنید.

همچنین، استفاده از تجربه مهندسان و کارشناسان با تجربه می‌تواند در حل مشکلات احتمالی بسیار مؤثر باشد.

نتیجه‌گیری

تهیه نقشه‌های اجرایی برق ساختمان یک فرایند پیچیده و دقیق است که نیاز به توجه به جزئیات و رعایت استانداردها دارد. این نقشه‌ها نه تنها به اجرای صحیح سیستم‌های الکتریکی کمک می‌کنند، بلکه از ایمنی کاربران نیز محافظت می‌کنند. با رعایت نکات ذکر شده و استفاده از ابزارهای مناسب، می‌توان نقشه‌های اجرایی دقیق و کامل تهیه کرد که به موفقیت پروژه کمک شایانی می‌کند.
