Code قوانین و ضوابط تأسیسات الکتریکی ساختمان - طراحی بنا

تاسیسات الکتریکی یکی از اجزای حیاتی هر ساختمان مدرن است که علاوه بر تأمین نیازهای روشنایی و قدرت، ایمنی ساکنان و سازه را تضمین می‌کند. برای طراحی، نصب و بهره‌برداری صحیح این تاسیسات، رعایت قوانین و ضوابط فنی الزامی است. این قوانین نه تنها از بروز حوادث و خسارات جلوگیری می‌کنند، بلکه کارایی سیستم الکتریکی را به حداکثر می‌رسانند. در این مقاله به بررسی اصول کلی و مهم‌ترین ضوابط مربوط به تأسیسات الکتریکی ساختمان می‌پردازیم تا با شناخت این استانداردها، بتوانید در پروژه‌های ساختمانی خود به ایمنی و کارایی بالاتر دست یابید.

اهمیت قوانین تأسیسات الکتریکی

تاسیسات الکتریکی بدون رعایت استانداردهای فنی می‌تواند خطرات جدی از جمله آتش‌سوزی، شوک الکتریکی و آسیب به تجهیزات را به همراه داشته باشد. قوانین مربوطه توسط سازمان‌های متخصص مانند استاندارد ملی ایران (ایس‌آر) و وزارت نیرو تدوین شده‌اند تا از ایمنی و کارایی سیستم‌های الکتریکی اطمینان حاصل شود. این قوانین شامل مواردی مانند انتخاب کابل‌ها، جعبه‌های تقسیم، پریزها، کلیدها، سیستم‌های زمین‌بندی و حتی روش‌های نصب می‌شود.

یکی از مهم‌ترین استانداردهای مربوط به تأسیسات الکتریکی، استاندارد ملی ایران ۳۸۶۴ (ایس‌آر ۳۸۶۴) است که به عنوان راهنمای اصلی برای طراحی و اجرای این تاسیسات در کشور شناخته می‌شود. این استاندارد با توجه به آخرین پیشرفت‌های فنی و نیازهای ایمنی به‌روزرسانی می‌شود و شامل بخش‌هایی مانند:

• انتخاب و نصب کابل‌ها و سیم‌کشی
• سیستم‌های زمین‌بندی و حفاظت
• توزیع برق و انتخاب تجهیزات الکتریکی
• نصب و راه‌اندازی تجهیزات روشنایی و قدرت
• آزمایش و کنترل کیفیت تاسیسات

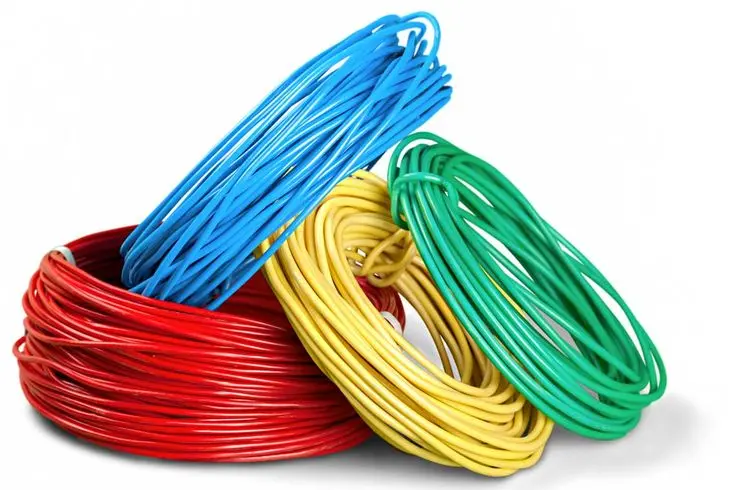

ضوابط کلی سیم‌کشی و کابل‌کشی

یکی از بخش‌های حساس تأسیسات الکتریکی، سیم‌کشی و کابل‌کشی است. انتخاب نوع کابل، مقطع آن و روش نصب باید بر اساس بار الکتریکی، محیط نصب و استانداردهای مربوطه انجام شود. برخی از ضوابط مهم در این زمینه عبارتند از:

• انتخاب کابل: کابل باید با توجه به جریان عبوری، ولتاژ و شرایط محیطی (مانند رطوبت یا حرارت) انتخاب شود. برای مثال، در محیط‌های مرطوب از کابل‌های با عایق ضدآب استفاده می‌شود.
• مقطع کابل: مقطع کابل باید بر اساس جدول بارگذاری الکتریکی و با توجه به طول مسیر و افت ولتاژ محاسبه شود. استفاده از مقطع کمتر از حد مجاز می‌تواند منجر به گرم شدن بیش از حد و خطر آتش‌سوزی شود.
• نصب کابل: کابل‌ها باید به صورت منظم و بدون کشش بیش از حد نصب شوند. همچنین، در مسیرهای عبور کابل باید از محافظ‌های مناسب استفاده شود تا از آسیب دیدگی جلوگیری شود.
• جعبه‌های تقسیم: جعبه‌های تقسیم باید در مکان‌های مناسب و با توجه به استانداردهای ایمنی نصب شوند. این جعبه‌ها باید دارای فضای کافی برای اتصال کابل‌ها و تجهیزات باشند.

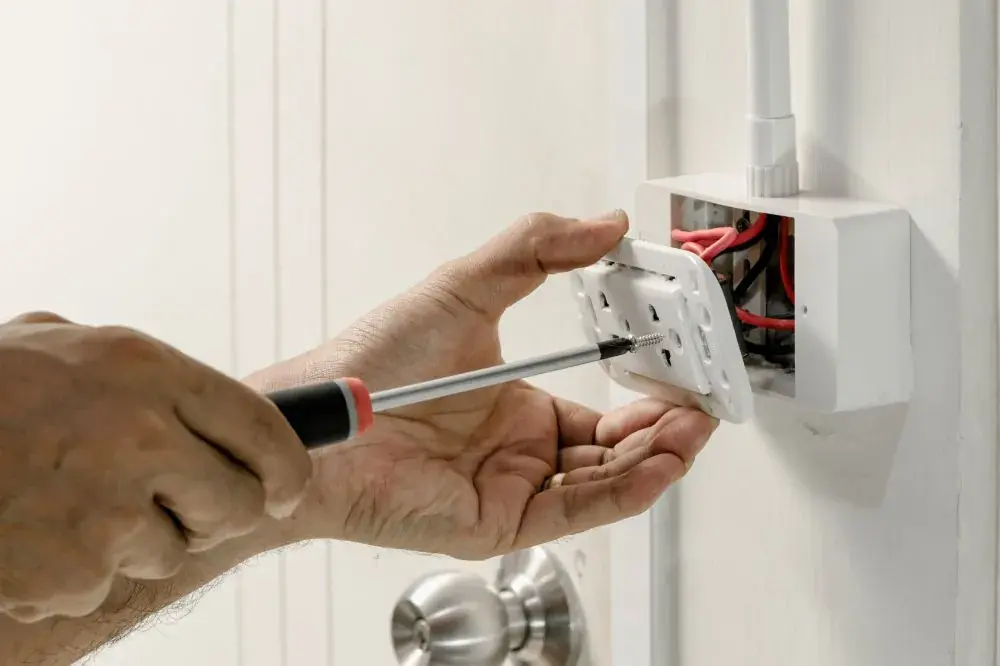

سیستم‌های زمین‌بندی و حفاظت

زمین‌بندی یکی از عوامل کلیدی در ایمنی تأسیسات الکتریکی است. این سیستم با هدایت جریان‌های فرار به زمین، از خطر شوک الکتریکی و آسیب به تجهیزات جلوگیری می‌کند. استانداردهای مربوط به زمین‌بندی شامل:

• انتخاب و نصب الکترودهای زمین
• مقاومت زمین و روش‌های اندازه‌گیری آن
• نصب سیستم‌های حفاظتی مانند رله‌های زمین و سیستم‌های تفاضلی

در سیستم‌های الکتریکی، استفاده از زمین‌بندی مناسب می‌تواند از بروز حوادث جلوگیری کند. برای مثال، در ساختمان‌های مسکونی، زمین‌بندی صحیح می‌تواند از آسیب به دستگاه‌های الکتریکی و خطرات احتمالی برای ساکنان جلوگیری کند.

توزیع برق و انتخاب تجهیزات

توزیع برق در ساختمان باید به گونه‌ای طراحی شود که بار الکتریکی به صورت یکنواخت و بدون افت ولتاژ توزیع شود. این شامل انتخاب پریزها، کلیدها، اتوماتیک‌ها و سایر تجهیزات الکتریکی است. برخی از نکات مهم در این زمینه عبارتند از:

• انتخاب پریزها: پریزها باید با توجه به نوع دستگاه‌های متصل به آن انتخاب شوند. برای مثال، پریزهای دوپول برای دستگاه‌های با جریان کم و پریزهای سه‌پول برای دستگاه‌های صنعتی استفاده می‌شوند.
• نصب اتوماتیک‌ها: اتوماتیک‌ها باید با توجه به جریان نامی و نوع بار الکتریکی انتخاب شوند. این تجهیزات در صورت بروز جریان بیش از حد، مدار را قطع کرده و از آسیب به سیستم جلوگیری می‌کنند.
• سیستم‌های روشنایی: طراحی سیستم روشنایی باید با توجه به نیازهای نورپردازی و استانداردهای انرژی‌بردار انجام شود. استفاده از تجهیزات با کارایی بالا می‌تواند مصرف انرژی را کاهش داده و هزینه‌های بهره‌برداری را پایین بیاورد.

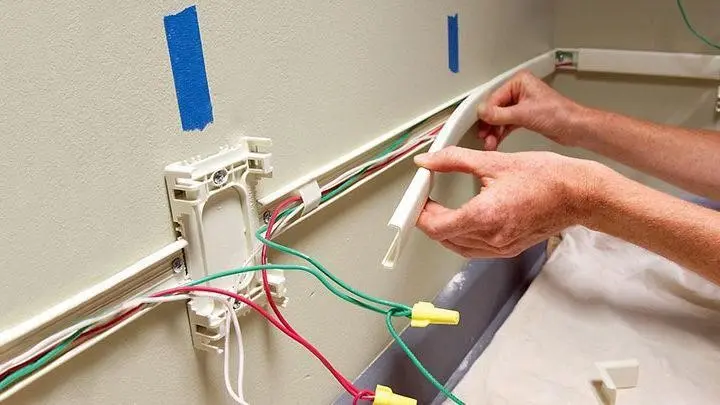

آزمایش و کنترل کیفیت

پس از نصب تأسیسات الکتریکی، انجام آزمایش‌های لازم برای تأیید عملکرد صحیح سیستم ضروری است. این آزمایش‌ها شامل:

• آزمایش مقاومت زمین
• کنترل ولتاژ و جریان
• آزمایش عملکرد اتوماتیک‌ها و تجهیزات حفاظتی
• بررسی اتصال کابل‌ها و سیم‌کشی

این آزمایش‌ها باید توسط کارشناسان مجرب و با استفاده از تجهیزات مناسب انجام شوند تا از ایمنی و کارایی سیستم اطمینان حاصل شود.

نکات پایانی و توصیه‌ها

برای طراحی و اجرای تأسیسات الکتریکی ساختمان، رعایت قوانین و ضوابط فنی ضروری است. علاوه بر این، استفاده از مواد و تجهیزات با کیفیت و نصب توسط کارشناسان مجرب می‌تواند از بروز مشکلات جلوگیری کند. همچنین، به‌روزرسانی مداوم با آخرین استانداردها و تغییرات قانونی می‌تواند به بهبود کیفیت و ایمنی سیستم کمک کند.
