طراحی تأسیسات الکتریکی یکی از مهم‌ترین بخش‌های طراحی ساختمان است که تأثیر مستقیم بر عملکرد، ایمنی و کارایی فضاهای داخلی و خارجی دارد. بدون برنامه‌ریزی دقیق، ممکن است با مشکلاتی مانند قطع برق ناگهانی، مصرف بیش از حد انرژی، یا حتی خطرات جدی مانند آتش‌سوزی مواجه شوید. در این مقاله، به بررسی مراحل اصلی طراحی تأسیسات الکتریکی ساختمان می‌پردازیم تا بتوانید با درک کامل این فرآیند، به یک طراحی کارآمد و ایمن دست یابید.

۱. تحلیل نیازهای الکتریکی

اولین گام در طراحی تأسیسات الکتریکی، تحلیل دقیق نیازهای مصرف‌کننده است. این مرحله شامل بررسی تعداد و نوع لوازم الکتریکی مورد استفاده در ساختمان، مانند لامپ‌ها، پریزها، سیستم‌های تهویه، دستگاه‌های خانگی و صنعتی، و حتی سیستم‌های روشنایی هوشمند می‌شود. همچنین باید به نیازهای آینده نیز توجه کنید، به عنوان مثال اگر ساختمان برای استفاده تجاری یا اداری طراحی می‌شود، ممکن است نیاز به سیستم‌های الکتریکی پیشرفته‌تری داشته باشید.

در این مرحله، باید مشخص کنید که چه تعداد مدار الکتریکی لازم است و هر مدار باید چه ظرفیتی داشته باشد. برای مثال، مدارهای روشنایی معمولاً با ظرفیت کمتری نسبت به مدارهای پریزها طراحی می‌شوند، زیرا مصرف انرژی پریزها بیشتر است. همچنین باید به نیازهای ویژه مانند سیستم‌های امنیتی، آسانسورها یا سیستم‌های گرمایشی و سرمایشی توجه کنید.

۲. طراحی شبکه توزیع برق

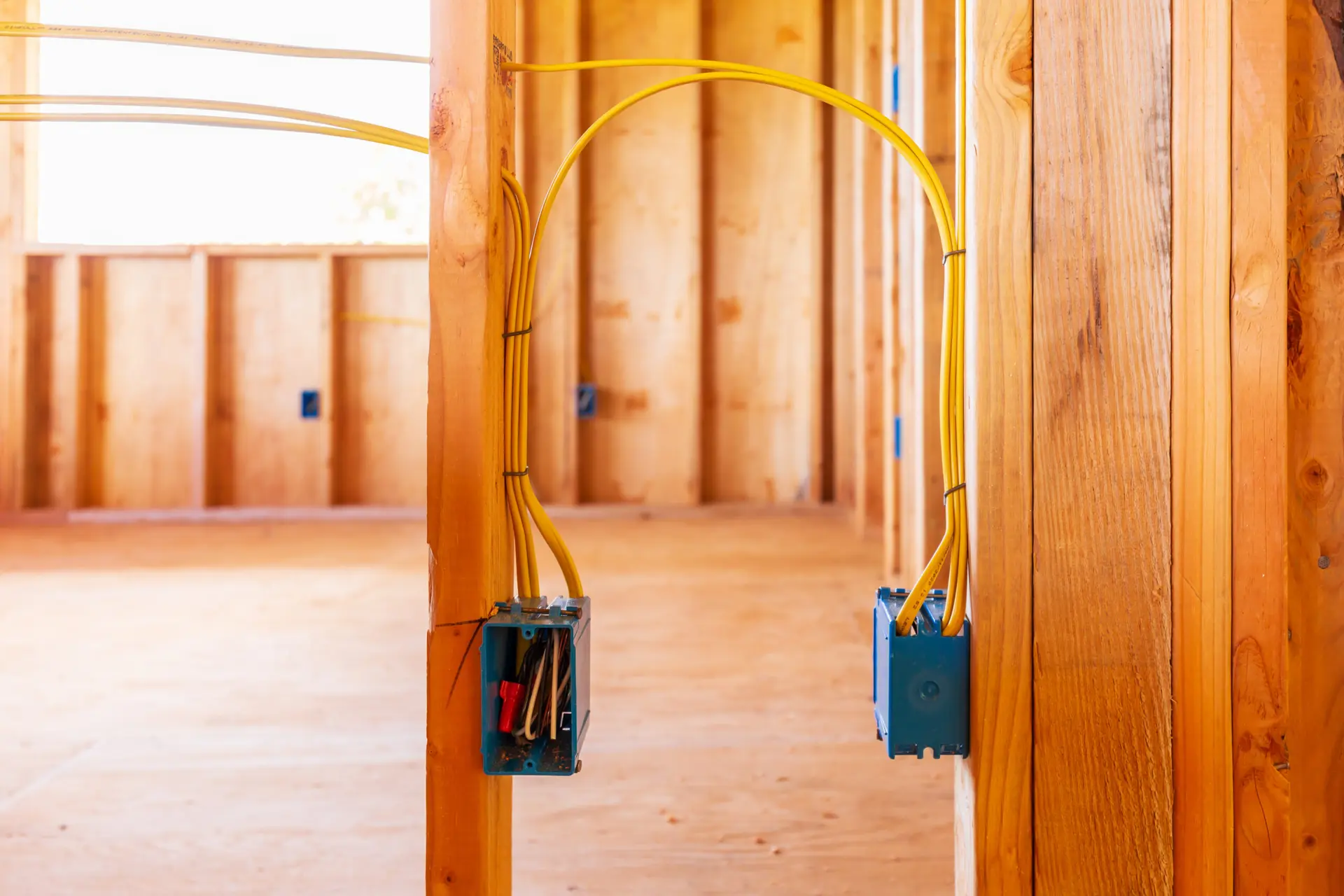

پس از تحلیل نیازها، مرحله بعدی طراحی شبکه توزیع برق است. این شبکه شامل کابل‌کشی، جعبه‌های تقسیم‌کننده، پریزها، سوئیچ‌ها و سایر تجهیزات لازم برای توزیع برق در ساختمان می‌شود. در این مرحله، باید به موارد زیر توجه کنید:

• موقعیت پانل الکتریکی: پانل الکتریکی باید در مکانی دسترسی‌پذیر و ایمن قرار گیرد، معمولاً در نزدیکی ورودی اصلی ساختمان یا در زیرزمین.
• راه‌اندازی مدارها: مدارهای الکتریکی باید به گونه‌ای طراحی شوند که در صورت بروز مشکل، تنها یک بخش از ساختمان تحت تأثیر قرار گیرد. این کار با استفاده از تقسیم‌بندی مناسب مدارها و استفاده از محافظ‌های مناسب انجام می‌شود.
• انتخاب کابل‌ها: نوع و ضخامت کابل‌ها باید بر اساس ظرفیت جریان و فاصله بین پانل و مصرف‌کننده انتخاب شوند. استفاده از کابل‌های مناسب از خطرات مانند گرم شدن بیش از حد و آتش‌سوزی جلوگیری می‌کند.

در این مرحله، نقشه‌برداری دقیق از مسیر کابل‌کشی و مکان قرارگیری تجهیزات الکتریکی ضروری است. این نقشه باید شامل جزئیات مانند ارتفاع نصب پریزها، سوئیچ‌ها و سایر تجهیزات باشد تا در مرحله اجرا با مشکل مواجه نشوید.

۳. انتخاب تجهیزات و محافظ‌ها

انتخاب تجهیزات الکتریکی مناسب از جمله مهم‌ترین مراحل طراحی است. این تجهیزات شامل محافظ‌های مدار (CB)، رله‌های حرارتی، استارتورها، و سایر تجهیزات کنترل و حفاظت می‌شوند. محافظ‌های مدار باید بر اساس ظرفیت جریان مدارها انتخاب شوند تا در صورت افزایش غیرمعمول جریان، مدار را قطع کنند و از آسیب به تجهیزات جلوگیری کنند.

همچنین، باید به انتخاب تجهیزات با کیفیت بالا توجه کنید، زیرا استفاده از تجهیزات ارزان و کم‌کیفیت می‌تواند منجر به مشکلاتی مانند خرابی‌های مکرر، خطرات ایمنی و افزایش هزینه‌های تعمیرات شود. در این مرحله، استانداردهای ملی و بین‌المللی مانند استانداردهای IEC و NEC باید رعایت شوند.

۴. طراحی سیستم‌های ویژه

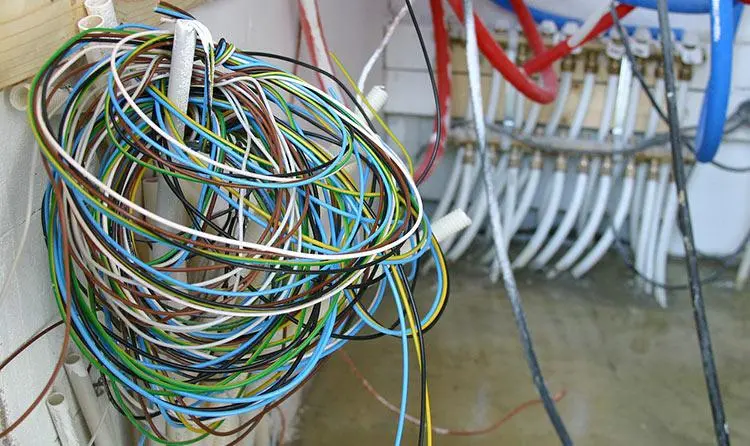

در برخی از ساختمان‌ها، نیاز به سیستم‌های الکتریکی ویژه مانند سیستم‌های روشنایی هوشمند، سیستم‌های کنترل دسترسی، سیستم‌های آتش‌نشانی الکتریکی، یا سیستم‌های انرژی خورشیدی وجود دارد. طراحی این سیستم‌ها باید با دقت بیشتری انجام شود، زیرا نیاز به هماهنگی با سایر سیستم‌های ساختمان مانند سیستم‌های HVAC و کنترل مرکزی دارند.

برای مثال، اگر ساختمان دارای سیستم انرژی خورشیدی است، باید مسیر کابل‌کشی برای پنل‌های خورشیدی و اینورترها طراحی شود. همچنین، باید به نیازهای ذخیره‌سازی انرژی و مدیریت مصرف توجه کنید تا سیستم به بهترین نحو کار کند.

۵. بررسی ایمنی و استانداردها

یکی از مهم‌ترین مراحل طراحی تأسیسات الکتریکی، بررسی و رعایت استانداردهای ایمنی است. این استانداردها شامل مواردی مانند فاصله ایمن کابل‌ها از منابع آتش، استفاده از کابل‌های مناسب برای محیط‌های مرطوب یا آتش‌زا، و نصب تجهیزات حفاظتی مانند زمین‌گیرها می‌شود.

همچنین، باید به استانداردهای ملی و بین‌المللی مانند استاندارد ۳۰۳ و ۳۰۴ سازمان ملی استاندارد ایران (ISIRI) توجه کنید. این استانداردها شامل مواردی مانند ظرفیت کابل‌ها، روش نصب تجهیزات، و روش‌های آزمایش و تست سیستم‌های الکتریکی هستند.

در این مرحله، همچنین باید به نیازهای مربوط به سیستم‌های ضد آتش و سیستم‌های هشداردهنده توجه کنید. برای مثال، در ساختمان‌های تجاری و اداری، سیستم‌های هشداردهنده آتش باید به گونه‌ای طراحی شوند که در صورت بروز آتش‌سوزی، به سرعت فعال شوند و افراد را از خطر مطلع کنند.

۶. تست و بازبینی

پس از طراحی کامل و قبل از اجرای پروژه، باید تست و بازبینی نهایی انجام شود. این مرحله شامل بررسی نقشه‌ها، لیست تجهیزات، و روش‌های نصب است. همچنین، باید آزمایش‌های الکتریکی مانند تست مقاومت زمین، تست عایق‌کاری کابل‌ها، و تست عملکرد تجهیزات حفاظتی انجام شود.

در این مرحله، ممکن است نیاز به اصلاحاتی در طراحی وجود داشته باشد، به خصوص اگر آزمایش‌ها نشان دهنده مشکلاتی مانند ظرفیت نامناسب مدارها یا نصب نادرست تجهیزات باشد. انجام این تست‌ها قبل از اجرای پروژه می‌تواند از هزینه‌های اضافی و مشکلات آینده جلوگیری کند.

۷. اجرای و نظارت

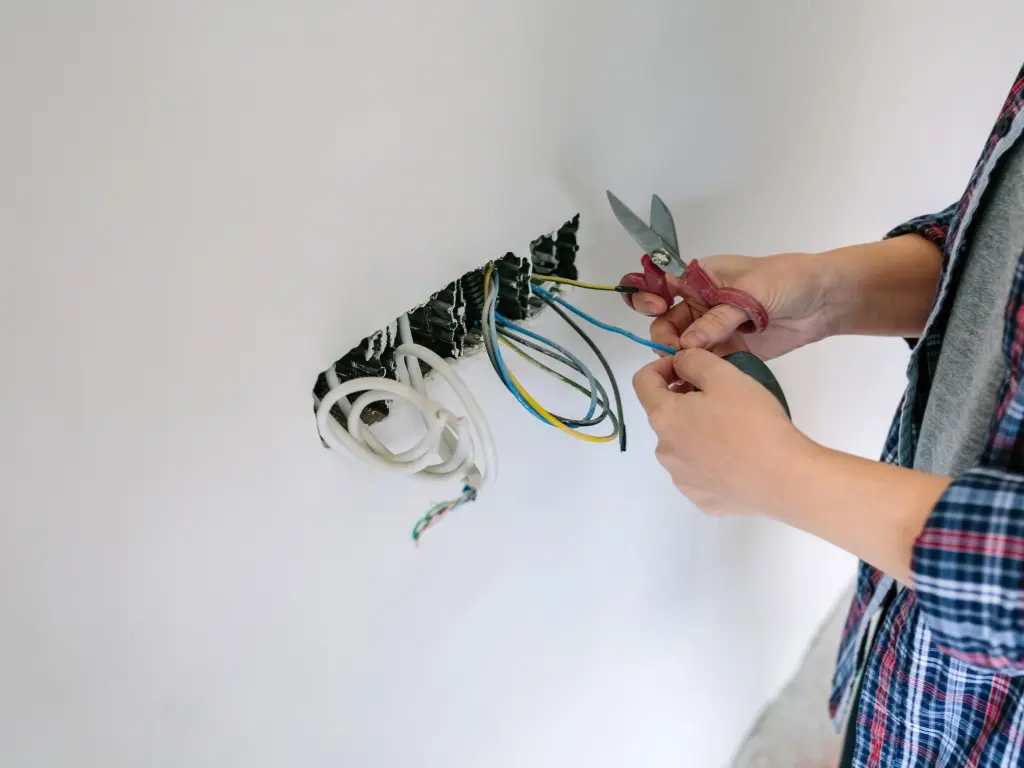

پس از تأیید نهایی طراحی، مرحله اجرای پروژه آغاز می‌شود. در این مرحله، باید به نظارت دقیق بر اجرای مراحل مختلف توجه شود. این شامل بررسی کیفیت نصب کابل‌ها، نصب صحیح تجهیزات، و رعایت استانداردهای ایمنی است.

نظارت بر اجرای پروژه باید توسط متخصصان انجام شود تا از خطاهای احتمالی جلوگیری شود. همچنین، باید به این نکته توجه کرد که تغییرات احتمالی در طراحی در حین اجرا باید با تأیید مهندس طراحی انجام شود تا از مشکلاتی مانند عدم تطابق با نقشه‌ها جلوگیری شود.

نتیجه‌گیری

طراحی تأسیسات الکتریکی ساختمان یک فرآیند پیچیده و دقیق است که نیاز به دانش فنی، تجربه و توجه به جزئیات دارد. هر مرحله از این فرآیند، از تحلیل نیازها تا اجرای نهایی، باید با دقت انجام شود تا بتوانید به یک سیستم الکتریکی ایمن، کارآمد و مطابق با استانداردها دست یابید.
