طراحی مدارهای الکتریکی یکی از مراحل حیاتی در ساخت‌وساز ساختمان‌ها است که تأثیر مستقیم بر عملکرد، ایمنی و کارایی سیستم‌های الکتریکی دارد. بدون یک طراحی دقیق و حرفه‌ای، ممکن است با مشکلاتی مانند قطع برق ناگهانی، خطرات آتش‌سوزی، یا حتی آسیب به تجهیزات الکتریکی مواجه شوید. در این مقاله، به بررسی اصول اساسی طراحی مدارهای الکتریکی ساختمان، مراحل طراحی، نکات ایمنی و همچنین چالش‌های رایج در این زمینه می‌پردازیم تا بتوانید با آگاهی کامل به این موضوع نزدیک شوید.

چرا طراحی مدار الکتریکی ساختمان مهم است؟

مدارهای الکتریکی ساختمان شامل شبکه‌ای از کابل‌ها، فیوزها، سوئیچ‌ها، پریزها و سایر تجهیزات هستند که وظیفه تأمین انرژی الکتریکی برای ساختمان را بر عهده دارند. طراحی صحیح این مدارها به دلایل زیر ضروری است:

• ایمنی: یک طراحی نادرست می‌تواند منجر به خطرات جدی مانند برق‌گرفتگی، آتش‌سوزی یا حتی انفجار شود. استانداردهای ملی و بین‌المللی مانند استاندارد ۳۰۳۵ ایران یا IEC ۶۰۳۶۴ برای کاهش این خطرات طراحی شده‌اند.
• کارایی: طراحی بهینه مدارها باعث کاهش اتلاف انرژی، افزایش عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری می‌شود.
• راحتی استفاده: یک سیستم الکتریکی طراحی‌شده با دقت، دسترسی آسان به پریزها، روشنایی مناسب و کنترل‌های هوشمند را فراهم می‌آورد.
• مطابقت با قوانین: ساختمان‌هایی که مدارهای الکتریکی آن‌ها مطابق با استانداردهای محلی طراحی نشده باشند، ممکن است در زمان بازرسی یا دریافت مجوز با مشکل مواجه شوند.

برای شروع طراحی، باید نیازهای انرژی ساختمان را تحلیل کنید. این شامل محاسبه مصرف انرژی تجهیزات مختلف مانند لامپ‌ها، یخچال، سیستم گرمایشی، سیستم‌های صوتی و تصویری و سایر لوازم الکتریکی است. سپس بر اساس این تحلیل، ظرفیت کلی مدارها و تعداد مدارهای مورد نیاز تعیین می‌شود.

مراحل طراحی مدار الکتریکی ساختمان

طراحی مدارهای الکتریکی ساختمان شامل چند مرحله اصلی است که باید با دقت دنبال شوند:

۱. تحلیل نیازهای انرژی

در این مرحله، تمام تجهیزات الکتریکی ساختمان شناسایی و مصرف انرژی هر یک از آن‌ها محاسبه می‌شود. برای مثال، یک ساختمان مسکونی ممکن است شامل لامپ‌ها، یخچال، ماشین لباسشویی، سیستم گرمایشی و سایر لوازم باشد. سپس بر اساس این داده‌ها، ظرفیت کلی مدارها (مثلاً ۱۶ آمپر، ۲۵ آمپر یا ۳۲ آمپر) تعیین می‌شود.

۲. انتخاب نوع مدار

مدارهای الکتریکی ساختمان معمولاً به دو دسته اصلی تقسیم می‌شوند:

• مدارهای تک‌فاز: برای ساختمان‌های کوچک و مسکونی با مصرف انرژی پایین مناسب هستند.
• مدارهای سه‌فاز: برای ساختمان‌های بزرگتر، صنعتی یا تجاری که نیاز به مصرف انرژی بالایی دارند، استفاده می‌شوند.

همچنین باید تصمیم گرفت که آیا مدارها به صورت جداگانه یا مشترک طراحی شوند. برای مثال، مدارهای جداگانه برای تجهیزات حساس مانند سیستم‌های کامپیوتری یا پزشکی توصیه می‌شود.

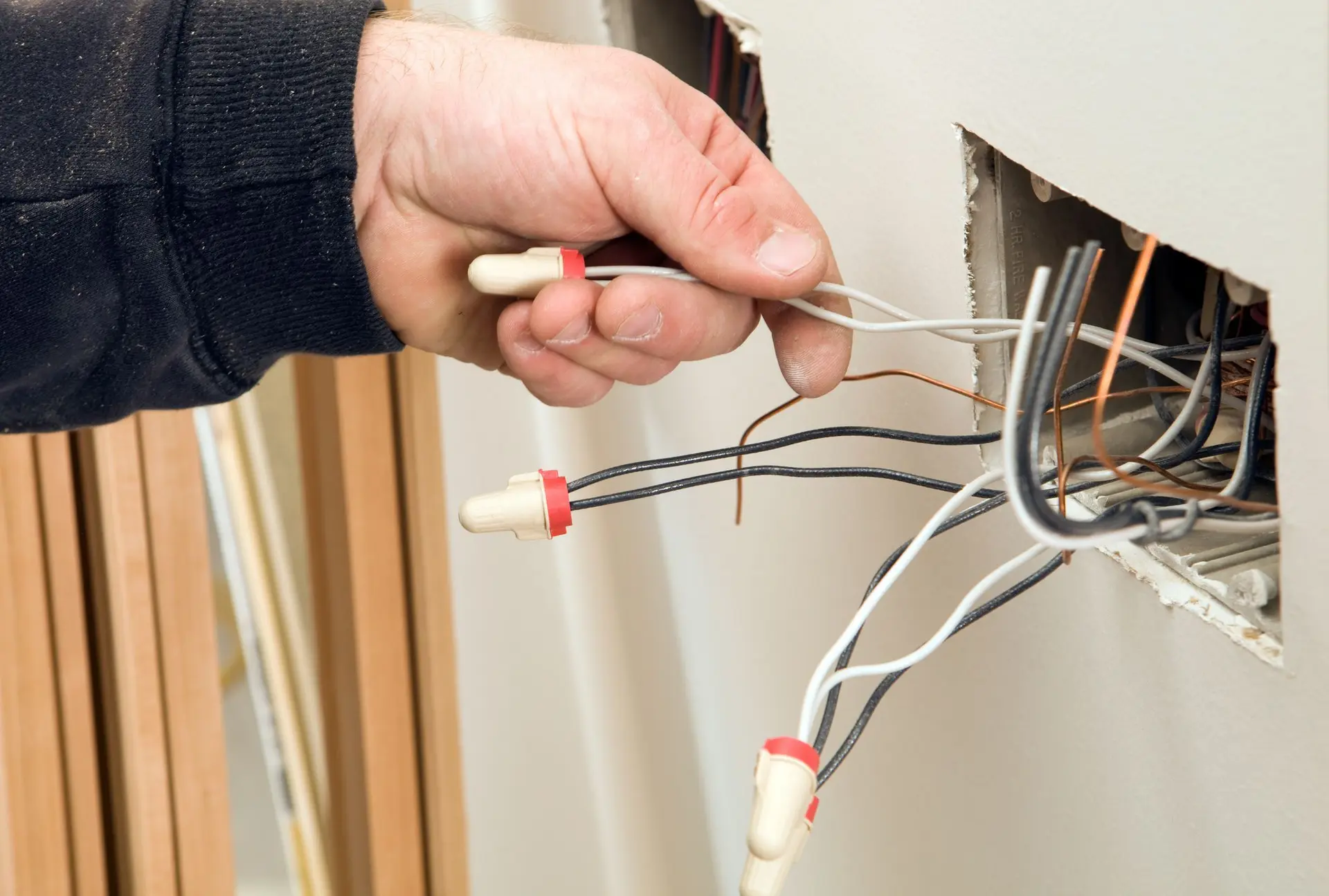

۳. طراحی کابل‌کشی و مسیرها

در این مرحله، مسیر کابل‌ها، مکان قرارگیری جعبه‌های تقسیم‌کننده، فیوزها و سوئیچ‌ها تعیین می‌شود. باید توجه داشت که:

• کابل‌ها باید از مسیرهای امن و دور از منابع حرارتی یا شیمیایی عبور کنند.
• جعبه‌های تقسیم‌کننده باید در مکان‌های دسترسی آسان قرار گیرند.
• کابل‌ها باید با قطر مناسب و مطابق با استانداردهای ایمنی انتخاب شوند.

استفاده از نرم‌افزارهای طراحی مانند AutoCAD Electrical یا ETAP می‌تواند در این مرحله بسیار کمک‌کننده باشد.

۴. انتخاب تجهیزات الکتریکی

در این مرحله، تجهیزات مورد نیاز مانند فیوزها، سوئیچ‌ها، پریزها، کلیدهای اتوماتیک و سایر قطعات انتخاب می‌شوند. باید توجه داشت که:

• فیوزها باید با ظرفیت مناسب برای هر مدار انتخاب شوند تا از اضافه بار جلوگیری شود.
• پریزها باید در مکان‌های مناسب و با فاصله ایمن از منابع آب یا آتش قرار گیرند.
• سوئیچ‌ها باید به گونه‌ای طراحی شوند که دسترسی به آن‌ها آسان و ایمن باشد.

۵. بررسی ایمنی و مطابقت با استانداردها

در این مرحله، طراحی نهایی با استانداردهای ملی و بین‌المللی مانند استاندارد ۳۰۳۵ ایران یا IEC ۶۰۳۶۴ بررسی می‌شود. همچنین باید از سیستم‌های زمین‌بندی مناسب استفاده شود تا در صورت بروز مشکل، خطر برق‌گرفتگی کاهش یابد.

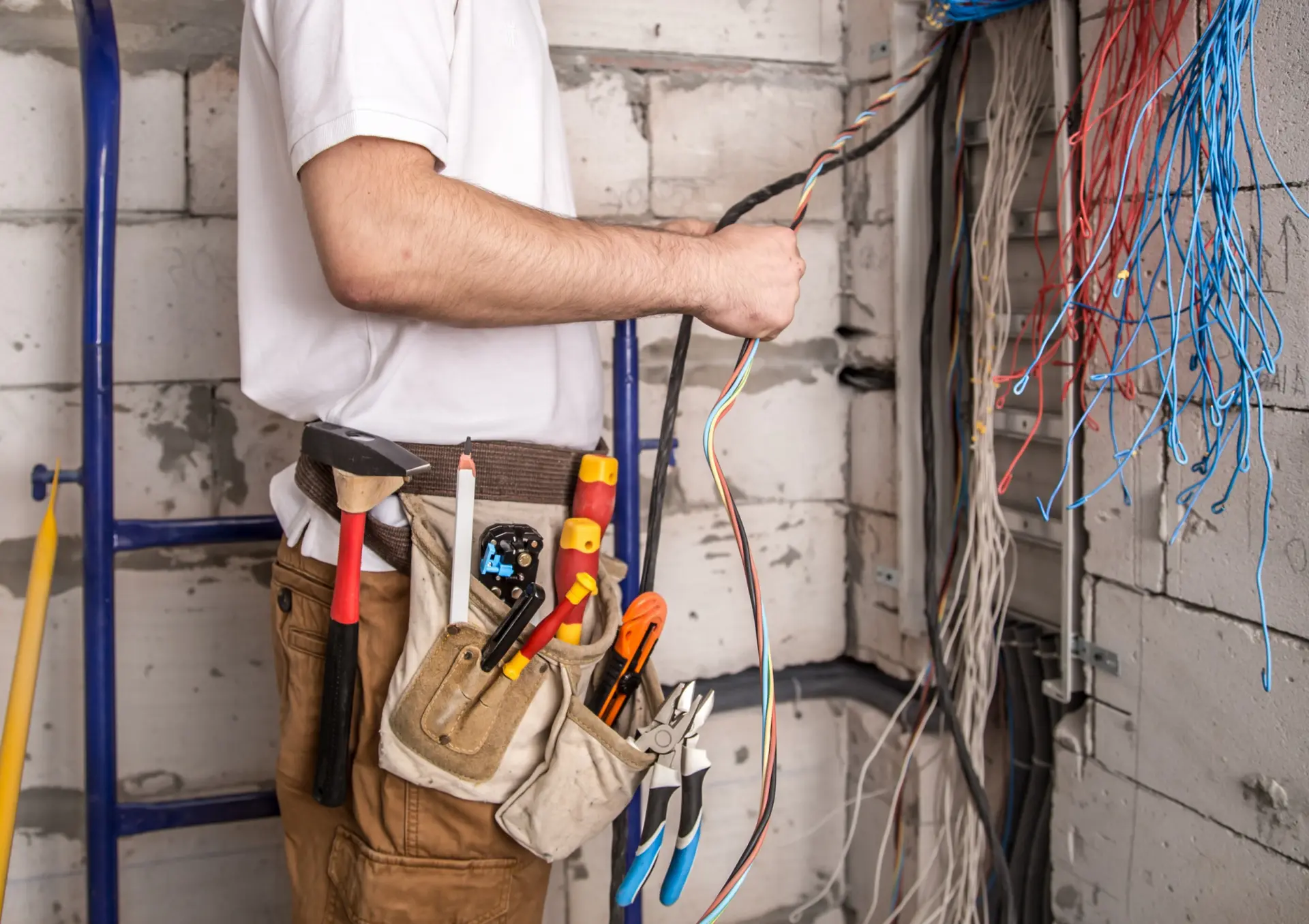

نکات مهم در طراحی مدارهای الکتریکی

برای اطمینان از طراحی یک مدار الکتریکی ایمن و کارآمد، باید به نکات زیر توجه کنید:

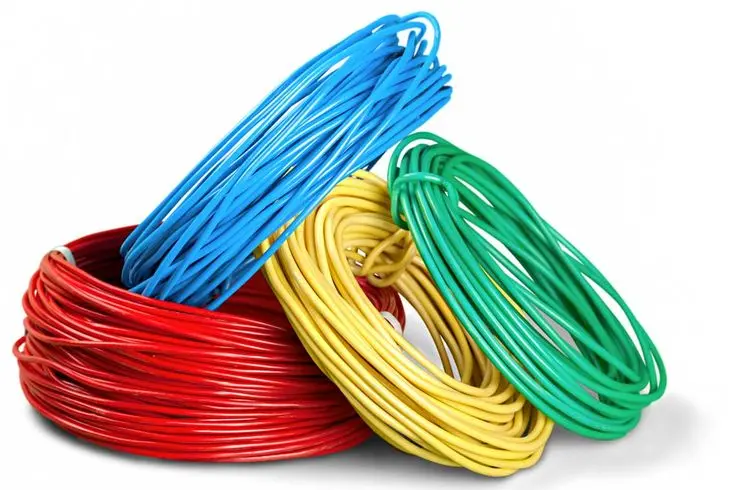

• استفاده از کابل‌های با کیفیت: کابل‌های با عایق مناسب و مقاومت بالا در برابر حرارت و رطوبت انتخاب کنید.
• توزیع بار: بار الکتریکی باید به صورت یکنواخت بین مدارها تقسیم شود تا از اضافه بار در یک مدار جلوگیری شود.
• دسترسی آسان: جعبه‌های تقسیم‌کننده و فیوزها باید در مکان‌هایی قرار گیرند که در صورت نیاز قابل دسترسی باشند.
• استفاده از سیستم‌های محافظ: از فیوزها، کلیدهای اتوماتیک و سایر سیستم‌های محافظ برای جلوگیری از آسیب به مدارها استفاده کنید.
• بررسی دوره‌ای: پس از نصب، مدارهای الکتریکی باید به صورت دوره‌ای توسط متخصصان بررسی شوند تا از ایمنی و کارایی آن‌ها اطمینان حاصل شود.

یکی از چالش‌های رایج در طراحی مدارهای الکتریکی، تغییرات ناگهانی در نیازهای انرژی است. برای مثال، اضافه شدن تجهیزات جدید یا تغییر کاربری فضاهای ساختمان ممکن است نیاز به بازطراحی مدارها را ایجاد کند. در چنین مواردی، باید طراحی اولیه را مجدداً ارزیابی و اصلاح کنید.

چالش‌های رایج و راهکارهای حل آن‌ها

در طراحی مدارهای الکتریکی ساختمان، ممکن است با چالش‌هایی مانند:

• عدم تطابق با استانداردها: برای حل این مشکل، باید با متخصصان مشورت کرده و طراحی را با استانداردهای محلی هماهنگ کنید.
• عدم دسترسی به تجهیزات: در این صورت، می‌توان از تجهیزات جایگزین یا سیستم‌های هوشمند استفاده کرد.
• تغییرات ناگهانی: طراحی مدولار و قابل تغییر می‌تواند این چالش را کاهش دهد.
• خطاهای انسانی: استفاده از نرم‌افزارهای طراحی و بررسی توسط متخصصان می‌تواند خطاهای انسانی را کاهش دهد.

همچنین، در ساختمان‌های قدیمی، ممکن است با سیستم‌های الکتریکی قدیمی و غیرایمن مواجه شوید. در چنین مواردی، بهتر است با یک مهندس الکتریکی مشورت کرده و سیستم‌های قدیمی را به روز کنید.

نکات پایانی

طراحی مدارهای الکتریکی ساختمان یک فرآیند پیچیده و حساس است که نیاز به دقت و دانش فنی دارد. اگر شما یک مهندس الکتریکی نیستید، بهتر است این کار را به متخصصان واگذار کنید. با این حال، آگاهی از اصول اساسی می‌تواند در انتخاب یک طراحی مناسب و بررسی کار مهندسان کمک‌کننده باشد.
