Fuse طراحی سیستم فیوز و حفاظت الکتریکی - طراحی بنا

سیستم فیوز یکی از اجزای حیاتی در طراحی و اجرای شبکه‌های الکتریکی است که نقش اساسی در حفاظت از مدارها، تجهیزات و حتی جان انسان‌ها ایفا می‌کند. فیوزها به عنوان محافظت‌کننده‌های یکبار مصرف عمل می‌کنند و در صورت افزایش غیرمعمول جریان الکتریکی، مدار را قطع کرده و از آسیب دیدن تجهیزات یا خطر آتش‌سوزی جلوگیری می‌کنند. طراحی صحیح سیستم فیوز نیازمند درک کامل از نیازهای الکتریکی، استانداردهای فنی و شرایط محیطی است. در این مقاله، به بررسی اصول طراحی سیستم فیوز، انواع فیوزها، روش‌های انتخاب صحیح فیوزها و نکات مهم در اجرای این سیستم می‌پردازیم.

اهمیت سیستم فیوز در شبکه‌های الکتریکی

سیستم فیوز به عنوان یک لایه محافظت اولیه در شبکه‌های الکتریکی عمل می‌کند. بدون وجود فیوزها، افزایش غیرمعمول جریان (شورت یا اضافه بار) می‌تواند منجر به گرم شدن بیش از حد کابل‌ها، سوختن تجهیزات و حتی آتش‌سوزی شود. فیوزها با قطع سریع مدار در صورت بروز مشکل، از گسترش آسیب جلوگیری می‌کنند. طراحی صحیح سیستم فیوز باید با توجه به ظرفیت بار، نوع تجهیزات و شرایط محیطی انجام شود تا عملکرد بهینه و ایمنی کامل را تضمین کند.

در طراحی سیستم فیوز، باید به موارد زیر توجه ویژه داشت:

• ظرفیت بار الکتریکی هر مدار و انتخاب فیوز متناسب با آن.
• نوع فیوز مناسب با شرایط محیطی (رطوبت، دما، گرد و غبار).
• استانداردهای ملی و بین‌المللی مربوط به فیوزها (مانند استانداردهای IEC یا ملی ایران).
• راه‌اندازی صحیح فیوزها در جعبه فیوز و اتصال صحیح کابل‌ها.

انواع فیوزها و کاربردهای آن‌ها

فیوزها در انواع مختلفی تولید می‌شوند و هر نوع برای کاربرد خاصی طراحی شده است. انتخاب نوع فیوز مناسب بستگی به نوع بار، حساسیت تجهیزات و شرایط محیطی دارد. برخی از انواع رایج فیوزها عبارتند از:

• فیوز شیشه‌ای (Cartridge Fuse): این نوع فیوز در اندازه‌های مختلف تولید می‌شود و برای کاربردهای عمومی و صنعتی استفاده می‌شود. فیوز شیشه‌ای دارای یک عنصر ذوب‌شونده در داخل شیشه است که در صورت افزایش جریان، ذوب شده و مدار را قطع می‌کند.
• فیوز سیمی (Wire Fuse): فیوزهای سیمی برای کاربردهای با جریان بالا و در محیط‌های صنعتی استفاده می‌شوند. این فیوزها دارای یک سیم فلزی هستند که در صورت افزایش جریان، گرم شده و ذوب می‌شود.
• فیوز سرامیکی (Ceramic Fuse): این نوع فیوز برای کاربردهای با ولتاژ بالا و جریان‌های شدید طراحی شده است و در محیط‌های صنعتی و زیرساخت‌های بزرگ استفاده می‌شود.
• فیوز میکرو (Miniature Fuse): فیوزهای میکرو برای کاربردهای الکترونیکی و مدارهای حساس استفاده می‌شوند. این فیوزها کوچک و با ظرفیت‌های مختلف تولید می‌شوند.
• فیوز خودکار (Automatic Fuse یا Circuit Breaker): اگرچه فیوز خودکار به معنای دقیق کلمه فیوز نیست، اما در برخی سیستم‌ها به عنوان جایگزینی برای فیوزهای یکبار مصرف استفاده می‌شود. این دستگاه‌ها پس از قطع مدار، قابل استفاده مجدد هستند.

انتخاب نوع فیوز باید با توجه به نیازهای خاص پروژه و نوع بار الکتریکی انجام شود. برای مثال، فیوزهای میکرو برای مدارهای الکترونیکی حساس مناسب‌تر هستند، در حالی که فیوزهای سرامیکی برای سیستم‌های صنعتی با جریان بالا مناسب‌تر می‌باشند.

انتخاب فیوز مناسب با توجه به ظرفیت بار

یکی از مهم‌ترین مراحل در طراحی سیستم فیوز، انتخاب فیوز با ظرفیت مناسب است. اگر فیوز با ظرفیت بیش از حد انتخاب شود، ممکن است در صورت بروز مشکل، به درستی عمل نکند و اگر ظرفیت آن کمتر از نیاز باشد، باعث قطع غیرمعمول مدار در شرایط نرمال شود. برای انتخاب فیوز مناسب، باید به موارد زیر توجه کرد:

• جریان نامی بار (Load Current): جریان الکتریکی که تجهیزات در شرایط نرمال مصرف می‌کنند، باید به دقت اندازه‌گیری شود. فیوز باید با توجه به این جریان انتخاب شود.
• جریان شروع به کار (Inrush Current): برخی تجهیزات در هنگام راه‌اندازی، جریان بیشتری مصرف می‌کنند. فیوز باید قادر به تحمل این جریان موقت باشد.
• جریان کوتاه‌مدت (Short Circuit Current): در صورت بروز شورت، فیوز باید بتواند در زمان بسیار کوتاه مدار را قطع کند. این پارامتر با توجه به ظرفیت فیوز و نوع آن تعیین می‌شود.
• ضریب امنیتی (Safety Factor): معمولاً فیوز با ظرفیتی انتخاب می‌شود که کمی بیشتر از جریان نامی بار باشد. این ضریب امنیتی معمولاً بین 1.25 تا 1.5 در نظر گرفته می‌شود.

برای مثال، اگر جریان نامی یک مدار 10 آمپر باشد، فیوز با ظرفیت 12.5 آمپر (با در نظر گرفتن ضریب امنیتی 1.25) مناسب خواهد بود. این انتخاب اطمینان می‌دهد که فیوز در شرایط نرمال عمل نکند، اما در صورت افزایش غیرمعمول جریان، مدار را قطع کند.

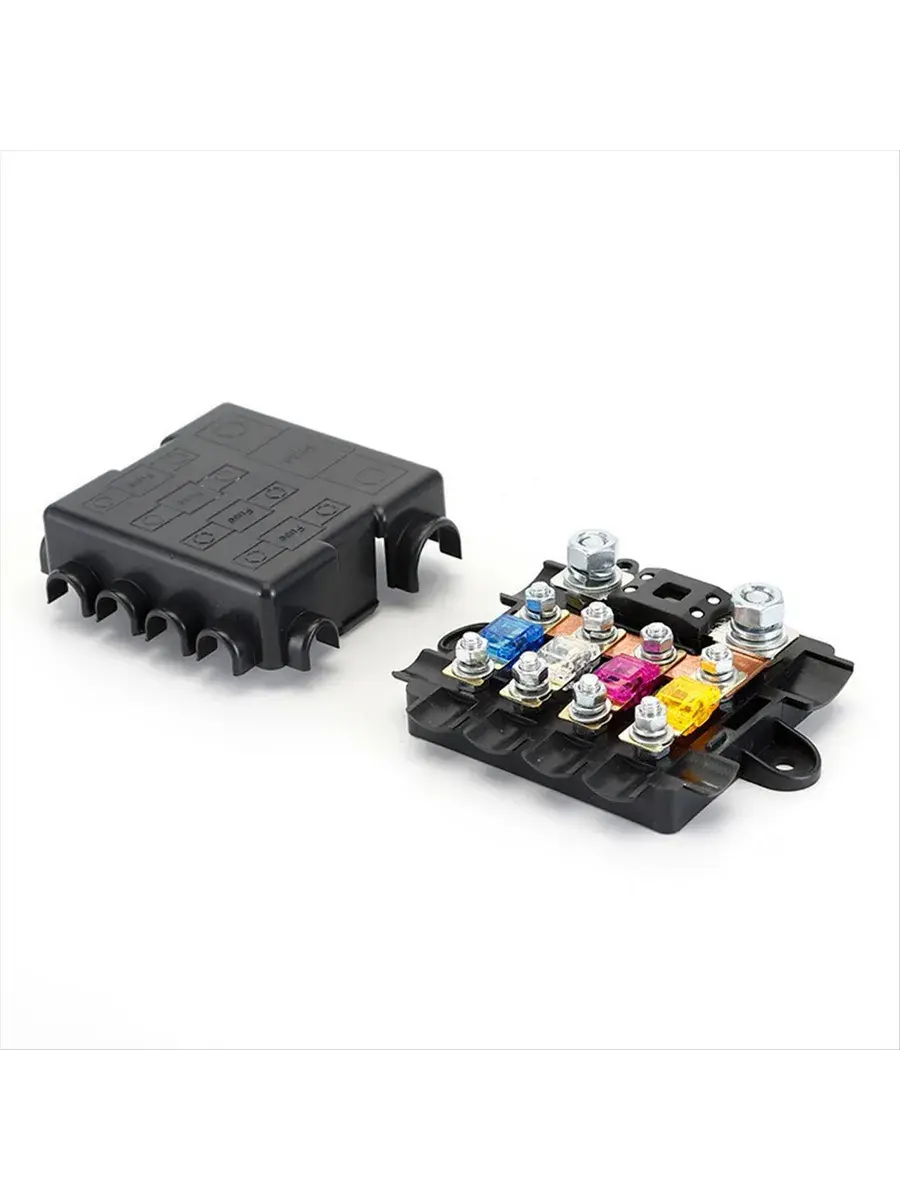

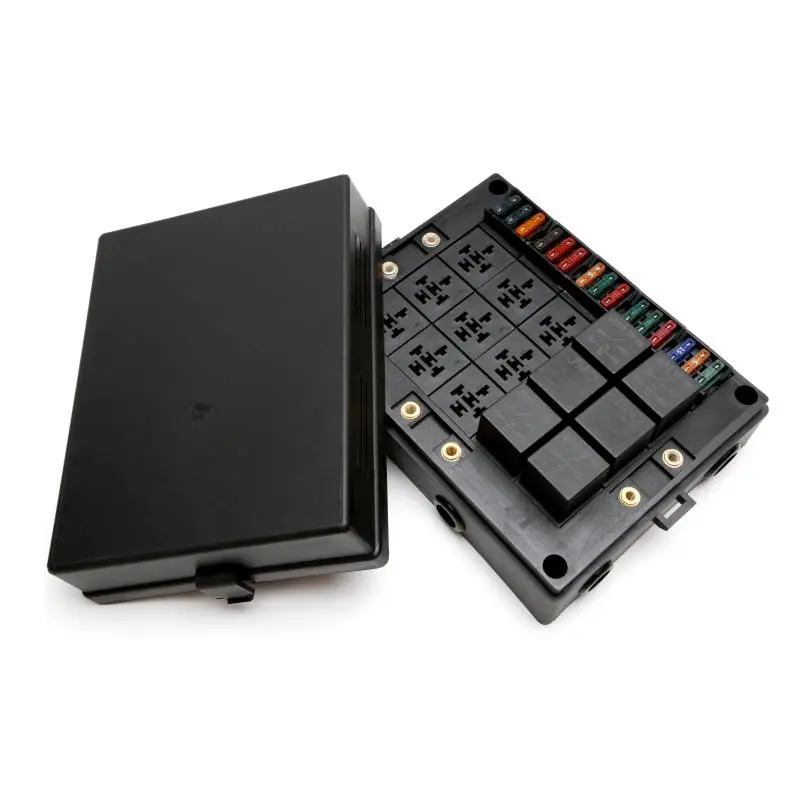

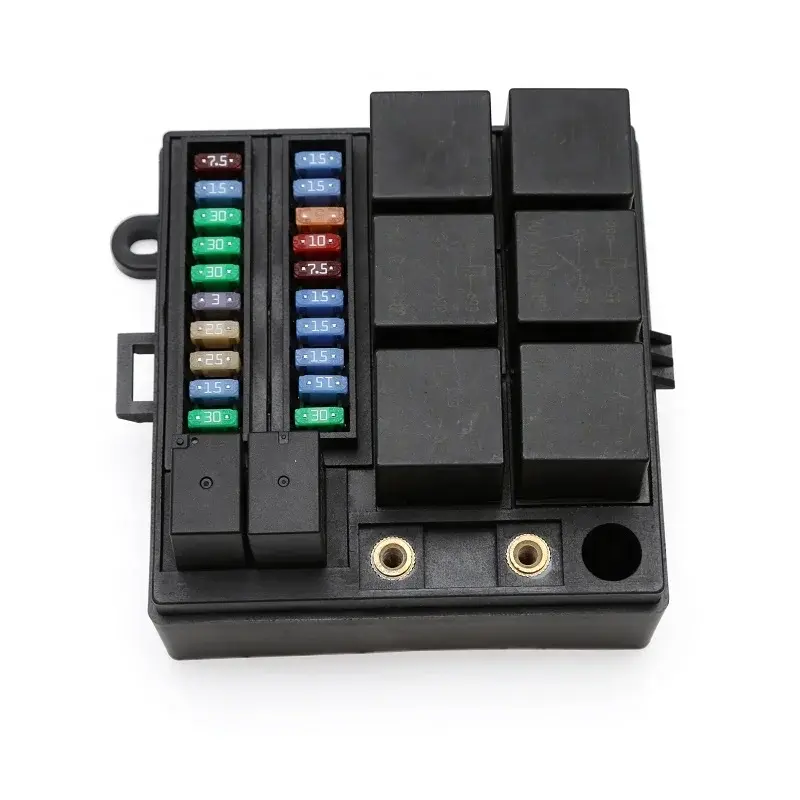

طراحی جعبه فیوز و راه‌اندازی سیستم

جعبه فیوز یا کابین فیوز، مکانی است که فیوزها در آن نصب می‌شوند و مدارهای الکتریکی از آن عبور می‌کنند. طراحی صحیح جعبه فیوز شامل انتخاب نوع جعبه، تعداد فیوزها، دسترسی آسان و ایمنی است. برخی نکات مهم در طراحی جعبه فیوز عبارتند از:

• انتخاب نوع جعبه: جعبه فیوز باید با توجه به تعداد فیوزها، نوع فیوزها و شرایط محیطی انتخاب شود. جعبه‌های فیوز می‌توانند از جنس پلاستیک، فلز یا سرامیک باشند.
• توزیع فیوزها: فیوزها باید به گونه‌ای در جعبه نصب شوند که دسترسی به آن‌ها آسان باشد و در صورت نیاز بتوان فیوزهای سوخته را به سرعت تعویض کرد.
• اتصال صحیح کابل‌ها: کابل‌های ورودی و خروجی باید به درستی به فیوزها متصل شوند. اتصال نامناسب می‌تواند باعث گرم شدن بیش از حد و سوختن فیوز یا کابل شود.
• برچسب‌گذاری: برچسب‌گذاری صحیح فیوزها و مدارهای مربوطه کمک می‌کند تا در صورت بروز مشکل، فیوز مربوطه به سرعت شناسایی شود.

در طراحی جعبه فیوز، باید به استانداردهای ایمنی الکتریکی توجه کرد. برای مثال، جعبه فیوز باید در مکان‌های دسترسی آسان و دور از منابع حرارتی یا رطوبت نصب شود. همچنین، باید اطمینان حاصل شود که جعبه فیوز دارای سیستم زمین‌بندی مناسب است.

نکات ایمنی در طراحی و اجرای سیستم فیوز

ایمنی در طراحی و اجرای سیستم فیوز از اهمیت ویژه‌ای برخوردار است. رعایت نکات ایمنی می‌تواند از بروز حوادث الکتریکی جلوگیری کند. برخی از نکات مهم در این زمینه عبارتند از:

• استفاده از فیوزهای استاندارد: فیوزهای غیراستاندارد یا تقلبی می‌توانند خطرناک باشند و عملکرد صحیح سیستم فیوز را تضمین نکنند.
• تعویض فیوزهای سوخته: هرگز نباید فیوز سوخته را با فیوزی با ظرفیت بالاتر یا غیرمطابق جایگزین کرد. این کار می‌تواند باعث بروز خطرات جدی شود.
• بررسی دوره‌ای: سیستم فیوز باید به صورت دوره‌ای بررسی شود تا از عملکرد صحیح آن اطمینان حاصل شود. فیوزهای سوخته یا آسیب‌دیده باید به سرعت تعویض شوند.
• دسترسی آسان: جعبه فیوز باید در مکان‌هایی نصب شود که دسترسی به آن‌ها در صورت نیاز آسان باشد. این موضوع به ویژه در محیط‌های صنعتی و تجاری مهم است.
• آموزش کارکنان: کارکنان و افراد مسئول باید در مورد عملکرد سیستم فیوز، روش تعویض فیوزها و اقدامات ایمنی آموزش دیده باشند.

در طراحی سیستم فیوز، باید به استانداردهای ملی و بین‌المللی مربوطه توجه کرد. برای مثال، استاندارد IEC 60269-1 برای فیوزهای کم‌ولتاژ و استاندارد ملی ایران نیز در این زمینه معیارهای مشخصی را تعیین کرده است.

چالش‌های رایج در طراحی سیستم فیوز و راهکارها

در طراحی سیستم فیوز، ممکن است با چالش‌هایی مواجه شد که باید به درستی حل شوند. برخی از این چالش‌ها و راهکارهای مربوطه عبارتند از:

• انتخاب فیوز با ظرفیت نامناسب: اگر فیوز با ظرفیت بیش از حد انتخاب شود، ممکن است در صورت بروز مشکل عمل نکند. راهکار در این صورت، انتخاب فیوز با ظرفیت دقیق‌تر و بررسی دقیق جریان بار است.
• گرم شدن بیش از حد فیوزها: گرم شدن بیش از حد فیوزها می‌تواند نشانه‌ای از اتصال نامناسب یا بار بیش از حد باشد. راهکار در این صورت، بررسی اتصال کابل‌ها و کاهش بار الکتریکی است.
• سوختن مکرر فیوزها: اگر فیوزها به صورت مکرر سوخته و تعویض شوند، ممکن است نشانه‌ای از مشکل در مدار یا تجهیزات باشد. در این صورت، باید مدار را بررسی و علت مشکل را شناسایی کرد.
• عدم دسترسی به جعبه فیوز: اگر جعبه فیوز در مکان نامناسب نصب شود، دسترسی به آن در صورت نیاز مشکل‌ساز خواهد بود. راهکار در این صورت، نصب جعبه فیوز در مکان‌های دسترسی آسان است.

برای حل این چالش‌ها، باید به تحلیل دقیق مدار، بررسی تجهیزات و رعایت استانداردهای فنی توجه کرد. همچنین، مشاوره با متخصصان الکتریکی می‌تواند در حل مشکلات طراحی سیستم فیوز بسیار کمک‌کننده باشد.

نکات پایانی و توصیه‌ها

طراحی سیستم فیوز نیازمند دقت، دانش فنی و رعایت استانداردهای ایمنی است. انتخاب فیوزهای مناسب، طراحی صحیح جعبه فیوز و اجرای سیستم با توجه به نیازهای الکتریکی، از اهمیت ویژه‌ای برخوردار است. برای اطمینان از عملکرد صحیح سیستم فیوز، باید به بررسی دوره‌ای، آموزش کارکنان و رعایت نکات ایمنی توجه کرد.

در صورت نیاز به اطلاعات بیشتر در زمینه طراحی سیستم‌های الکتریکی و حفاظت از مدارها، می‌توانید به مقالات تخصصی در زمینه ساخت‌وساز و طراحی الکتریکی مراجعه کنید. برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به طراحی بنا مراجعه کنید.

در پایان، باید تاکید کرد که ایمنی الکتریکی باید در اولویت قرار گیرد و هرگونه تغییر یا اصلاح در سیستم فیوز باید توسط افراد متخصص و با رعایت استانداردهای مربوطه انجام شود.
