Topography نقشه توپوگرافی زمین در اندازه‌های مختلف - طراحی بنا

نقشه توپوگرافی یکی از ابزارهای اساسی در جغرافیا و مهندسی است که با نمایش دقیق ارتفاعات، شیب‌ها و شکل‌گیری‌های زمین، به کاربران امکان تحلیل دقیق سطح زمین را می‌دهد. این نوع نقشه‌ها با ترکیب خطوط هم‌ارتفاع (contour lines) و نمادهای خاص، اطلاعاتی ارزشمند درباره توزیع ارتفاعات، دره‌ها، کوه‌ها و سایر ویژگی‌های زمین‌شناسی فراهم می‌کنند. در ادامه، به بررسی جامع توپوگرافی، انواع نقشه‌های توپوگرافی، کاربردهای متنوع و روش‌های نوین خواندن آن می‌پردازیم.

تعریف توپوگرافی و اهمیت آن در علوم زمین

توپوگرافی به مطالعه و توصیف شکل سطح زمین می‌پردازد و به‌ویژه به توزیع ارتفاعات، شیب‌ها و ویژگی‌های جغرافیایی می‌نگرد. این علم به‌طور مستقیم با مهندسی عمران، برنامه‌ریزی شهری، کشاورزی، مدیریت منابع آب و حتی گردشگری مرتبط است. نقشه توپوگرافی به‌عنوان یک ابزار گرافیکی، این اطلاعات را به‌صورت بصری تبدیل می‌کند و به تصمیم‌گیرندگان اجازه می‌دهد تا با دقت بیشتری پروژه‌های خود را برنامه‌ریزی کنند.

انواع نقشه‌های توپوگرافی

نقشه‌های توپوگرافی بر اساس مقیاس، جزئیات و روش‌های تهیه متفاوت هستند. در زیر به مهم‌ترین انواع آن‌ها اشاره می‌شود:

• نقشه‌های توپوگرافی مقیاس بزرگ: با مقیاس 1:5,000 یا 1:10,000 که جزئیات دقیق‌تری از زمین را نشان می‌دهند و برای پروژه‌های مهندسی محلی مناسب‌اند.
• نقشه‌های توپوگرافی مقیاس متوسط: معمولاً با مقیاس 1:25,000 یا 1:50,000 تهیه می‌شوند و برای برنامه‌ریزی منطقه‌ای و کشاورزی استفاده می‌شوند.
• نقشه‌های توپوگرافی مقیاس کوچک: با مقیاس 1:100,000 یا بزرگ‌تر که برای نمایش کلیات جغرافیایی کشور یا قاره مناسب‌اند.
• نقشه‌های توپوگرافی دیجیتال (DEM): مدل‌های ارتفاع دیجیتال که به‌صورت داده‌های رستری یا وکتور ذخیره می‌شوند و در سامانه‌های GIS کاربرد فراوانی دارند.

کاربردهای کلیدی نقشه توپوگرافی

از جمله کاربردهای مهم این نقشه‌ها می‌توان به موارد زیر اشاره کرد:

• طراحی مسیرهای راه‌سازی و ریل‌سازی؛
• تحلیل خطرات زمین‌لرزه و رانش‌های خاکی؛
• برنامه‌ریزی شهری و تعیین مناطق مناسب برای ساخت و ساز؛
• مدیریت منابع آب شامل تعیین مسیرهای جریان آب و ذخایر آب زیرزمینی؛
• پشتیبانی از پروژه‌های زیرساختی مانند سدسازی و تونل‌سازی.

چگونه نقشه توپوگرافی را بخوانیم؟

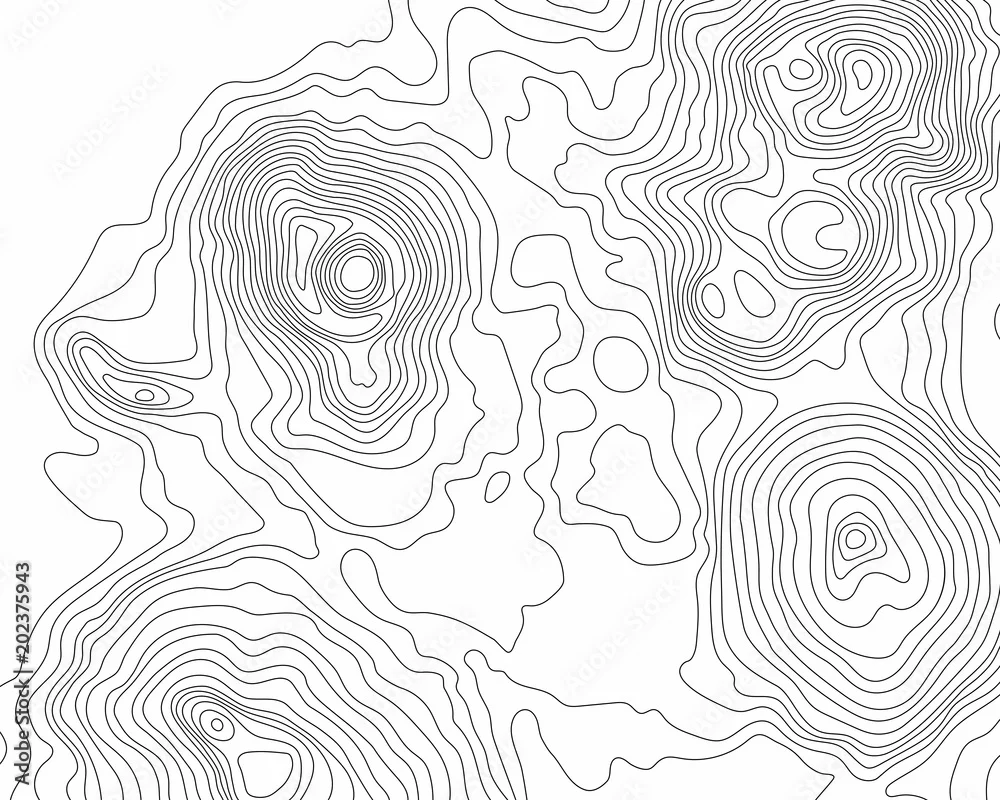

خواندن دقیق یک نقشه توپوگرافی نیازمند آشنایی با نمادها و خطوط هم‌ارتفاع است. خطوط هم‌ارتفاع نشان‌دهنده نقاطی هستند که ارتفاعشان برابر است؛ فاصله بین این خطوط نشان‌دهنده شیب سطح است. هر چه فاصله خطوط بیشتر باشد، شیب کمتر و زمین صاف‌تر است؛ و برعکس، فاصله نزدیک خطوط نشان‌دهنده شیب تند می‌باشد. علاوه بر این، نمادهای خاصی برای نشان دادن رودخانه‌ها، جاده‌ها، ساختمان‌ها و پوشش گیاهی به کار می‌روند که در کلید نقشه (legend) توضیح داده می‌شوند.

تحلیل شیب با استفاده از خطوط هم‌ارتفاع

برای محاسبه شیب، ابتدا اختلاف ارتفاع بین دو خط هم‌ارتفاع را (به‌صورت متر) می‌گیریم و سپس با تقسیم بر فاصله افقی (معمولاً به‌صورت سانتی‌متر روی نقشه) شیب را بر حسب درصد یا درجه محاسبه می‌کنیم. این روش به مهندسان امکان می‌دهد تا مناطق پرشیب را شناسایی و اقدامات پیشگیرانه برای جلوگیری از رانش‌های خاکی انجام دهند.

استفاده از مدل‌های ارتفاع دیجیتال (DEM)

در عصر دیجیتال، مدل‌های ارتفاع دیجیتال (DEM) به‌عنوان جایگزینی پیشرفته برای نقشه‌های توپوگرافی سنتی شناخته می‌شوند. این مدل‌ها با دقت بالا، اطلاعات سه‌بعدی زمین را در قالب داده‌های رستری ارائه می‌دهند. نرم‌افزارهای GIS می‌توانند از DEM برای تولید نقشه‌های توپوگرافی، تحلیل‌های هیدرولوژیکی، شبیه‌سازی جریان آب و حتی ساخت مدل‌های سه‌بعدی واقعیت افزوده استفاده کنند.

ابزارها و فناوری‌های نوین در تهیه نقشه توپوگرافی

در گذشته، تهیه نقشه توپوگرافی به‌صورت دستی و با استفاده از سامانه‌های توپوگرافی سنتی انجام می‌شد. امروزه با پیشرفت فناوری‌های فضایی، ابزارهای زیر به‌عنوان استانداردهای جدید شناخته می‌شوند:

• تصاویر ماهواره‌ای با رزولوشن بالا: تصاویر به‌دست‌آمده از ماهواره‌های نظیر Landsat، Sentinel و WorldView، با ترکیب روش‌های پردازش تصویر، ارتفاعات را استخراج می‌کنند.
• پروژه‌های لیزری (LiDAR): این فناوری با ارسال پرتوهای لیزری به سطح زمین و دریافت بازتاب‌ها، نقاط دقیق ارتفاعی را با دقت سانتی‌متری ثبت می‌کند.
• پلتفرم‌های GIS آنلاین: ابزارهایی مانند ArcGIS Online و QGIS به کاربران امکان بارگذاری، تجزیه‌وتحلیل و به‌اشتراک‌گذاری نقشه‌های توپوگرافی را می‌دهند.

نتیجه‌گیری و چشم‌انداز آینده

نقشه توپوگرافی با ترکیب داده‌های ارتفاعی، نمادهای جغرافیایی و فناوری‌های نوین، به‌عنوان یکی از مهم‌ترین ابزارهای تجزیه‌وتحلیل زمین شناسی و برنامه‌ریزی شهری شناخته می‌شود. با گسترش دسترسی به داده‌های دیجیتال و ارتقای الگوریتم‌های پردازش تصویر، انتظار می‌رود که دقت و سرعت تهیه نقشه‌های توپوگرافی به‌طور چشمگیری افزایش یابد. این پیشرفت‌ها نه تنها به مهندسان و برنامه‌ریزان کمک می‌کند تا تصمیمات بهتری بگیرند، بلکه به حفظ محیط‌زیست و مدیریت پایدار منابع طبیعی نیز یاری می‌رساند.
