Technical طراحی نقشه‌های فنی ساختمان با دست - طراحی بنا

طراحی نقشه‌های فنی ساختمان یکی از مراحل حیاتی در ساخت‌وساز است که بدون آن نمی‌توان به اجرای دقیق و بدون مشکل پروژه‌های ساختمانی فکر کرد. در حالی که امروزه نرم‌افزارهای طراحی کامپیوتری (CAD) و مدل‌سازی اطلاعات ساختمان (BIM) به‌طور گسترده استفاده می‌شوند، هنوز هم دانش و مهارت طراحی نقشه‌های فنی با دست در برخی شرایط و پروژه‌های خاص ضروری است. این روش علاوه بر حفظ اصالت و دقت، امکان ایجاد نقشه‌هایی با جزئیات دقیق و قابل فهم برای همه اعضای تیم پروژه را فراهم می‌آورد.

چرا طراحی نقشه‌های فنی با دست اهمیت دارد؟

طراحی نقشه‌های فنی با دست به مهندسان و معماران این امکان را می‌دهد که با استفاده از ابزارهای سنتی مانند خط‌کش، پرگار، مقیاس و کاغذ، نقشه‌هایی با دقت بالا و بدون وابستگی به نرم‌افزارها ایجاد کنند. این روش در موارد زیر بسیار مفید است:

• در پروژه‌های کوچک یا نمونه‌سازی اولیه که نیاز به دقت بالا و سرعت کمتری دارند.
• در آموزش و انتقال دانش به دانشجویان معماری و مهندسی که نیاز به درک عمیق اصول طراحی دارند.
• در پروژه‌هایی که نیاز به تغییرات سریع و دستی در نقشه‌ها وجود دارد و استفاده از نرم‌افزارها زمان‌بر است.
• در حفظ اصالت و سبک سنتی طراحی که در برخی پروژه‌های تاریخی یا فرهنگی مورد نیاز است.

همچنین، طراحی با دست می‌تواند به بهبود خلاقیت و تفکر انتقادی طراحان کمک کند، زیرا آنها مجبورند با محدودیت‌های فیزیکی و ابزارهای دستی کار کنند و این باعث می‌شود که به جزئیات بیشتری توجه کنند.

ابزارهای اساسی برای طراحی نقشه‌های فنی با دست

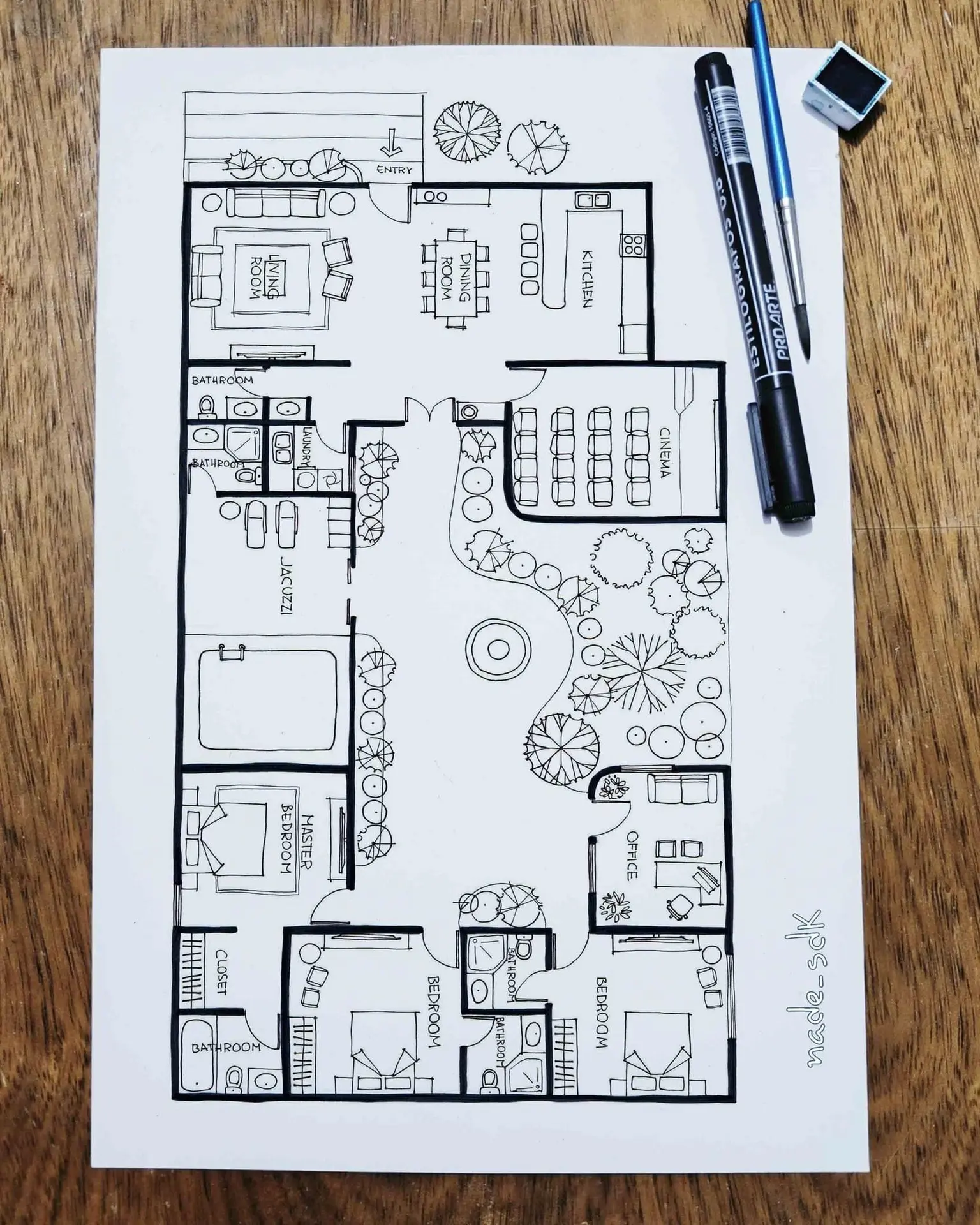

برای شروع طراحی نقشه‌های فنی با دست، نیاز به مجموعه‌ای از ابزارهای دقیق و مناسب دارید. این ابزارها شامل موارد زیر هستند:

• کاغذ نقشه‌برداری: کاغذ با کیفیت بالا و مقیاس مشخص که برای رسم نقشه‌های فنی مناسب است.
• مقیاس: برای اندازه‌گیری دقیق و انتقال ابعاد به کاغذ.
• خط‌کش: برای رسم خطوط مستقیم و دقیق.
• پرگار: برای رسم دایره‌ها و قوس‌ها.
• نرم‌کش: برای پاک کردن خطاهای رسم.
• پنبه یا مداد: برای رسم اولیه و خط‌کشی.
• ماشین حساب و جدول‌های فنی: برای محاسبات دقیق و استفاده از فرمول‌های هندسی.

استفاده از این ابزارها به همراه تمرین و دقت، می‌تواند نتایج بسیار دقیقی را در طراحی نقشه‌های فنی به همراه داشته باشد.

مراحل طراحی نقشه‌های فنی با دست

طراحی نقشه‌های فنی با دست شامل چندین مرحله است که هر کدام نیاز به دقت و توجه ویژه دارند. در ادامه، به برخی از این مراحل می‌پردازیم:

1. آماده‌سازی کاغذ و ابزارها

اولین قدم در طراحی نقشه‌های فنی با دست، آماده‌سازی کاغذ و ابزارهای مورد نیاز است. کاغذ باید به اندازه مناسب بریده شده و ابزارها مانند مقیاس، خط‌کش و پرگار آماده باشند. همچنین، می‌توانید از یک چارچوب یا شبکه برای کمک به ترسیم خطوط موازی استفاده کنید.

2. رسم خطوط پایه و شبکه

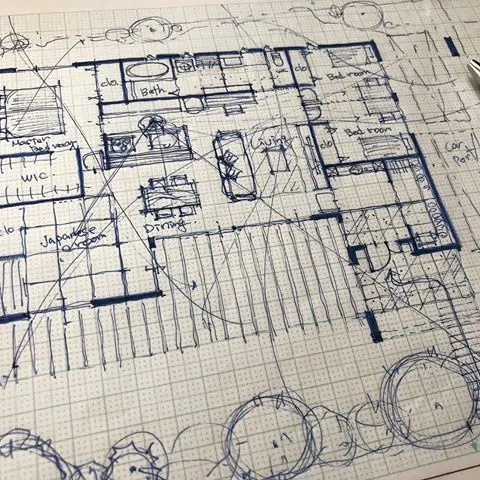

در این مرحله، خطوط پایه و شبکه‌ای از خطوط موازی را بر روی کاغذ رسم می‌کنید. این شبکه به شما کمک می‌کند تا در مراحل بعدی، ابعاد و موقعیت‌های مختلف را با دقت مشخص کنید. برای مثال، در نقشه‌های معماری، شبکه‌ای از خطوط افقی و عمودی رسم می‌شود که به عنوان پایه برای ترسیم دیوارها و سایر عناصر استفاده می‌شود.

3. تعیین مقیاس و ابعاد

مقیاس نقشه یکی از مهم‌ترین عوامل در طراحی است. شما باید مقیاس مناسب را بر اساس اندازه واقعی پروژه انتخاب کنید. برای مثال، اگر مقیاس 1:100 انتخاب شود، هر سانتی‌متر در نقشه برابر با 1 متر در واقعیت خواهد بود. سپس، با استفاده از مقیاس، ابعاد مختلف را بر روی کاغذ مشخص می‌کنید.

4. رسم عناصر اصلی

پس از آماده‌سازی شبکه و تعیین ابعاد، می‌توانید به رسم عناصر اصلی مانند دیوارها، درها، پنجره‌ها، ستون‌ها و سایر اجزای ساختمان بپردازید. برای این کار، از خط‌کش و پرگار استفاده کنید و سعی کنید خطوط را با دقت و صاف رسم کنید.

5. افزودن جزئیات و نشانه‌گذاری

در این مرحله، جزئیات بیشتری مانند اندازه‌گیری‌های دقیق، نشانه‌گذاری مواد، ارتفاعات و سایر اطلاعات فنی را به نقشه اضافه می‌کنید. این جزئیات برای اجرای صحیح پروژه بسیار مهم هستند و باید با دقت و به صورت خوانا ترسیم شوند.

6. بررسی و تصحیح

پس از تکمیل نقشه، باید آن را به دقت بررسی کنید و در صورت وجود خطا یا اشتباه، آن را تصحیح نمایید. این مرحله بسیار مهم است زیرا خطاهای کوچک در نقشه می‌تواند منجر به مشکلات بزرگ در مرحله اجرای پروژه شود.

نکات مهم در طراحی نقشه‌های فنی با دست

برای دستیابی به بهترین نتایج در طراحی نقشه‌های فنی با دست، باید به چند نکته مهم توجه کنید:

• دقت: هر خط و اندازه باید با دقت بالا رسم شود. حتی کوچک‌ترین خطا می‌تواند باعث مشکلاتی در اجرای پروژه شود.
• استفاده از رنگ‌ها: استفاده از رنگ‌های مختلف برای نشان دادن عناصر مختلف نقشه می‌تواند خوانایی آن را افزایش دهد.
• نظارت بر ابعاد: همیشه ابعاد را با دقت بررسی کنید و از استفاده از مقیاس مناسب اطمینان حاصل نمایید.
• تمیزکاری: پس از تکمیل نقشه، آن را تمیز کنید و خطوط اضافی یا اشتباه را پاک نمایید.
• استفاده از استانداردها: در طراحی نقشه‌های فنی، باید از استانداردهای ملی و بین‌المللی استفاده کنید تا نقشه قابل فهم برای همه باشد.

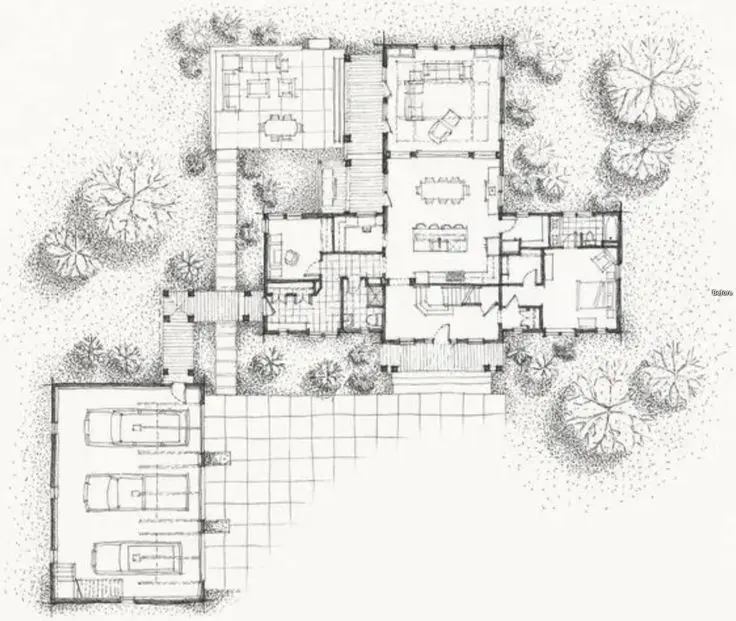

طراحی نقشه‌های فنی با دست یک مهارت ارزشمند است که علاوه بر استفاده در پروژه‌های ساختمانی، می‌تواند به عنوان یک ابزار آموزشی و خلاقانه نیز مورد استفاده قرار گیرد. اگر به دنبال یادگیری این مهارت هستید، می‌توانید با تمرین و استفاده از ابزارهای مناسب، به نتایج قابل توجهی دست یابید.
