Standard استانداردهای جهانی سایز نقشه‌های ساختمانی - طراحی بنا

در عصر دیجیتال، نقشه‌های ساختمانی نه تنها به عنوان ابزار طراحی بلکه به عنوان سند قانونی پروژه‌های عمرانی شناخته می‌شوند. یکی از عوامل کلیدی در کارایی این اسناد، استفاده از سایزهای استاندارد جهانی است که باعث تسهیل تبادل اطلاعات، چاپ دقیق و هماهنگی میان تیم‌های مختلف می‌شود. در این مقاله به بررسی عمیق استانداردهای بین‌المللی سایز نقشه‌های ساختمانی می‌پردازیم و نکات کلیدی برای انتخاب مناسب‌ترین قالب را برای مهندسان و معماران ایرانی ارائه می‌دهیم.

چرا سایز استاندارد نقشه‌های ساختمانی اهمیت دارد؟

سایز استاندارد نقشه‌ها نقش چندگانه‌ای ایفا می‌کند:

• قابلیت چاپ و تولید: چاپخانه‌ها تجهیزات خود را برای سایزهای رایج تنظیم کرده‌اند؛ استفاده از قالب‌های غیرمعمول می‌تواند هزینه‌های اضافی و زمان‌بری ایجاد کند.
• سازگاری نرم‌افزاری: اکثر نرم‌افزارهای CAD و BIM پیش‌تنظیمات سایزهای استاندارد را دارند؛ این امر به کاربران امکان می‌دهد بدون نیاز به تنظیمات پیچیده، طرح‌های خود را به‌سرعت آماده کنند.
• قابلیت تبادل بین‌المللی: در پروژه‌های مشترک با شرکت‌های خارجی، استفاده از سایزهای شناخته‌شده باعث می‌شود که اطلاعات به‌دقت منتقل شود و خطر خطاهای ابعادی کاهش یابد.

استانداردهای بین‌المللی ISO 216

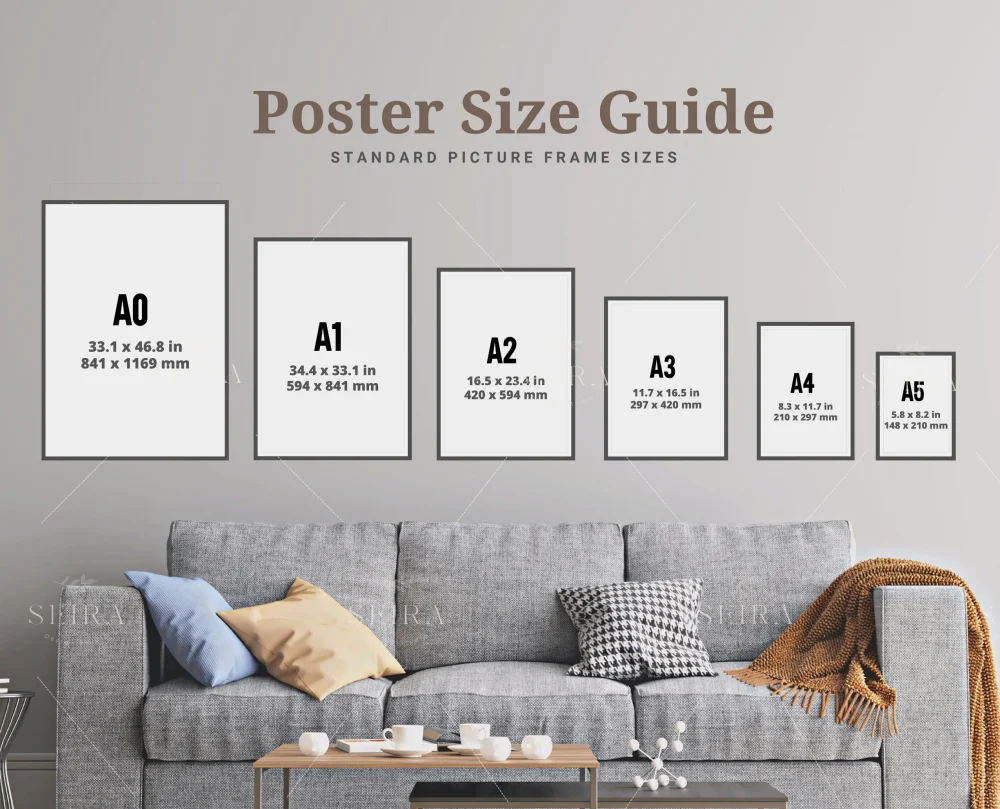

پروتکل اصلی جهانی برای سایزهای کاغذ، استاندارد ISO 216 است که شامل دو سری A و B می‌شود. در حوزه نقشه‌های ساختمانی، بیشترین استفاده از سری A به‌ویژه A0 (841 × 1189 mm)، A1 (594 × 841 mm) و A2 (420 × 594 mm) دارد. این سایزها به دلیل نسبت ثابت 1:√2، امکان مقیاس‌گذاری دقیق بدون تغییر نسبت ابعاد را فراهم می‌کنند؛ به‌عبارت دیگر، اگر یک نقشه A0 را به A1 کاهش دهید، نسبت‌ها به‌صورت خودکار حفظ می‌شود.

مزایای سری A برای نقشه‌های ساختمانی

سری A به‌خصوص برای نمایش جزئیات فنی مناسب است، زیرا:

• در مقیاس‌های بزرگ (مثلاً 1:100) می‌توان تمام بخش‌های مهم ساختمان را در یک صفحه جای داد.
• با توجه به نسبت ثابت، تغییر مقیاس برای چاپ یا نمایش دیجیتال ساده می‌شود.
• بسیاری از استانداردهای فنی بین‌المللی (مانند استانداردهای IEC و ANSI) به این سایزها ارجاع می‌دهند، که باعث یکپارچگی در مستندات می‌شود.

استانداردهای ملی و منطقه‌ای

اگرچه ISO 216 به‌عنوان چارچوب عمومی شناخته می‌شود، برخی کشورها یا مناطق استانداردهای خاص خود را دارند. در ایالات متحده، به‌جای سری A، از قالب‌های ANSI/ASME Y14.1 استفاده می‌شود که شامل سایزهای ARCH (610 × 914 mm) و ARCH D (864 × 1118 mm) است. این قالب‌ها به‌ویژه برای نقشه‌های مهندسی مکانیک و معماری در آمریکا رایج‌اند.

استانداردهای ایران

در ایران، بسیاری از دفاتر مهندسی و شرکت‌های ساختمانی از ترکیبی از استانداردهای ISO و ANSI استفاده می‌کنند. اما در برخی پروژه‌های دولتی، به‌ویژه در حوزه‌های زیرساختی، سایزهای قاب A0 و A1 به‌عنوان مرجع اصلی تعیین می‌شوند؛ این امر به دلیل سازگاری با چاپخانه‌های دولتی و نیز تسهیل در ارزیابی فنی توسط نهادهای نظارتی است.

نکات کلیدی برای انتخاب سایز مناسب

انتخاب سایز مناسب برای نقشه‌های ساختمانی بستگی به عوامل متعددی دارد:

• مقیاس پروژه: برای پروژه‌های بزرگ مقیاس (مانند مجتمع‌های تجاری) معمولاً از A0 یا ARCH D استفاده می‌شود؛ در حالی که برای پروژه‌های کوچک‌تر می‌توان به A2 یا A3 اکتفا کرد.
• سطح جزئیات: اگر نقشه شامل جزئیات دقیق مثل سیستم‌های مکانیکی یا الکتریکی باشد، سایز بزرگ‌تری نیاز است تا اطلاعات به‌صورت خوانا باقی بماند.
• محیط نمایش: در زمان ارائه دیجیتال، سایزهای کوچک‌تر (مانند A3) برای نمایش در صفحه‌نمایش‌های رایانه‌ای مناسب‌اند؛ اما برای چاپ نهایی، سایزهای بزرگتر ترجیح داده می‌شوند.
• قوانین محلی: برخی سازمان‌های دولتی یا شهرداری‌ها ممکن است سایز خاصی را برای ارائه مستندات الزامی کنند؛ پیش از شروع کار، این مقررات را بررسی کنید.

تأثیر رعایت استانداردهای سایز بر کیفیت پروژه

رعایت استانداردهای جهانی نه تنها باعث بهبود کارایی تولید مستندات می‌شود، بلکه در موارد زیر نیز نقش مؤثری دارد:

• کاهش خطاهای ابعادی: استفاده از سایزهای ثابت باعث می‌شود که خطاهای ناشی از مقیاس‌گذاری نادرست کاهش یابد.
• بهبود ارتباط میان تیم‌ها: وقتی تمام اعضای پروژه از یک قالب یکسان استفاده می‌کنند، تبادل اطلاعات سریع‌تر و دقیق‌تر انجام می‌شود.
• قابلیت مقایسه و ارزیابی: در فرآیندهای بازرسی و ارزیابی فنی، داشتن نقشه‌های با سایز استاندارد، امکان مقایسه مستقیم بین نسخه‌های مختلف را فراهم می‌کند.

چالش‌های رایج و راهکارهای پیشنهادی

در عمل، مهندسان ممکن است با چالش‌هایی نظیر عدم دسترسی به چاپخانه‌ای که سایز خاصی را پشتیبانی می‌کند یا نیاز به ترکیب چندین سایز در یک پروژه مواجه شوند. برای مواجهه با این مشکلات می‌توان از راهکارهای زیر بهره برد:

• استفاده از قالب‌های ترکیبی: در برخی موارد می‌توان نقشه را به‌صورت چند صفحه‌ای با سایزهای مختلف (مثلاً A0 برای نمای کلی و A2 برای جزئیات) تهیه کرد.
• بهره‌گیری از نرم‌افزارهای BIM: این ابزارها امکان تنظیم دقیق مقیاس و خروجی به‌صورت PDF با سایز دلخواه را فراهم می‌کنند؛ بنابراین نیازی به چاپ فیزیکی برای بررسی اولیه نیست.
• آموزش تیمی: برگزاری کارگاه‌های آموزشی درباره استانداردهای سایز و نحوه استفاده از آن‌ها می‌تواند اشتباهات را به‌صورت قابل‌توجهی کاهش دهد.

نتیجه‌گیری

استانداردهای جهانی سایز نقشه‌های ساختمانی، از جمله ISO 216 و ANSI/ASME Y14.1، ابزارهای اساسی برای تضمین یکپارچگی، دقت و کارایی در پروژه‌های عمرانی هستند. با توجه به ویژگی‌های خاص هر پروژه و نیازهای محلی، انتخاب صحیح سایز می‌تواند به‌طور مستقیم بر کیفیت مستندات فنی، هزینه‌های چاپ و سرعت ارتباطات تیمی تأثیر بگذارد. بنابراین، برای هر مهندس یا معمار ایرانی، شناخت دقیق این استانداردها و اعمال آن‌ها در فرآیند طراحی، گامی اساسی در جهت ارتقای سطح حرفه‌ای و کاهش ریسک‌های فنی محسوب می‌شود.
