Slab طراحی دال‌های بتنی و سقف‌های ساختمانی - طراحی بنا

دال‌های بتنی یکی از عناصر اساسی در ساخت‌وساز ساختمان‌ها هستند که نقش مهمی در تحمل بارهای عمودی و انتقال آنها به ستون‌ها و پی‌های ساختمان ایفا می‌کنند. طراحی صحیح دال‌های بتنی و سقف‌های ساختمانی نیازمند درک کامل از اصول مهندسی، استانداردهای فنی و نیازهای پروژه است. در این مقاله، به بررسی انواع دال‌های بتنی، روش‌های طراحی آنها، عوامل موثر در انتخاب نوع دال و نکات مهم در اجرای این عناصر می‌پردازیم.

انواع دال‌های بتنی و کاربردهای آنها

دال‌های بتنی به چند دسته اصلی تقسیم می‌شوند که هر کدام برای شرایط خاصی طراحی شده‌اند:

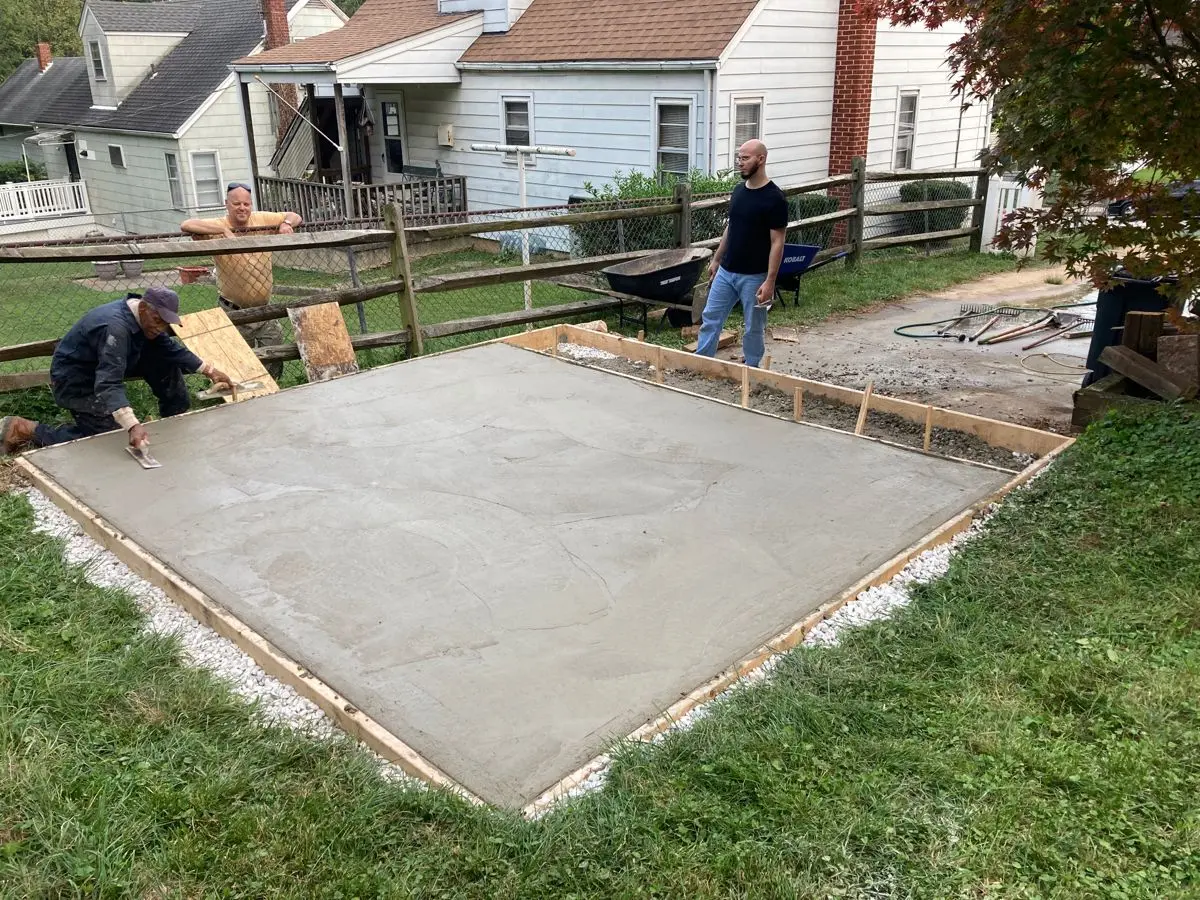

• دال یک‌طرفه: این نوع دال در جهت خاصی بار را تحمل می‌کند و معمولاً در ساختمان‌هایی با فاصله‌های طولانی بین ستون‌ها استفاده می‌شود. طراحی دال یک‌طرفه نیازمند محاسبه دقیق در جهت بارگذاری است.

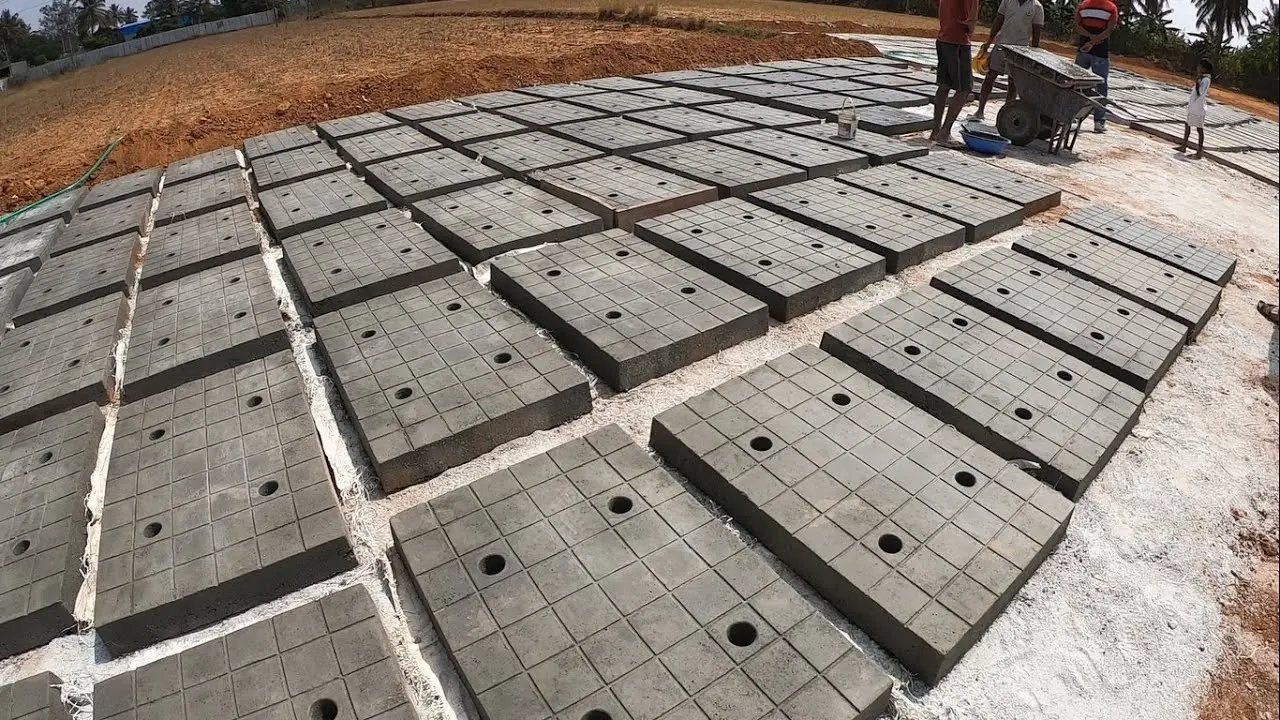

• دال دوطرفه: در این نوع، بار از دو جهت مختلف به ستون‌ها منتقل می‌شود و برای ساختمان‌هایی با شبکه‌ای از ستون‌ها مناسب است. طراحی دال دوطرفه باید با توجه به نسبت ابعاد و بارگذاری انجام شود.
• دال صلب: این نوع دال بدون استفاده از تیرهای فرعی طراحی می‌شود و بار را مستقیماً به ستون‌ها منتقل می‌کند. دال صلب در ساختمان‌های با ارتفاع کم و فاصله‌های کوتاه بین ستون‌ها کاربرد دارد.
• دال خارپوش: در این نوع، تیرهای فرعی به صورت خارپوش در زیر دال قرار می‌گیرند و بار را به ستون‌ها منتقل می‌کنند. این روش در ساختمان‌های با فاصله‌های متوسط بین ستون‌ها استفاده می‌شود.
• دال پیش‌تنس: با استفاده از کابل‌های پیش‌تنس، بارهای کششی در دال کاهش می‌یابد و امکان ساخت دال‌های نازک‌تر و با فاصله‌های بیشتر بین ستون‌ها فراهم می‌شود.

انتخاب نوع دال بستگی به عوامل مختلفی مانند بارگذاری، فاصله بین ستون‌ها، ارتفاع ساختمان، هزینه و زمان اجرای پروژه دارد. برای مثال، در ساختمان‌های چند طبقه با فاصله‌های متوسط بین ستون‌ها، دال خارپوش یا دال دوطرفه معمولاً انتخاب مناسبی است.

اصول طراحی دال‌های بتنی

طراحی دال‌های بتنی باید بر اساس استانداردهای ملی و بین‌المللی مانند استاندارد ۲۸۰۰ ایران و آیین‌نامه‌های طراحی سازه‌های بتنی انجام شود. برخی از اصول کلی طراحی عبارتند از:

• محاسبه بارگذاری: بارهای مرده، زنده، باد و زلزله باید به درستی محاسبه و در طراحی در نظر گرفته شوند.
• انتخاب ضخامت: ضخامت دال باید با توجه به بارگذاری، فاصله بین ستون‌ها و نوع دال تعیین شود. ضخامت بیش از حد می‌تواند هزینه را افزایش دهد و ضخامت کم ممکن است باعث کاهش مقاومت شود.
• موقعیت و تعداد تیرهای فرعی: در دال‌های خارپوش، موقعیت و تعداد تیرهای فرعی باید به گونه‌ای باشد که بار به درستی به ستون‌ها منتقل شود.
• استفاده از میلگرد: طراحی شبکه میلگرد باید با توجه به بارهای کششی و فشار در دال انجام شود. استفاده از میلگردهای مناسب در جهت‌های مختلف می‌تواند مقاومت دال را افزایش دهد.
• پیچیدگی‌های معماری: در ساختمان‌هایی با طراحی‌های معماری پیچیده، ممکن است نیاز به دال‌های با شکل‌های غیرمعمول باشد که نیازمند تحلیل‌های دقیق‌تری هستند.

در طراحی دال‌های بتنی، نرم‌افزارهای مهندسی مانند ETABS، SAP2000 یا MIDAS/GEN می‌توانند به تحلیل و طراحی دقیق کمک کنند. این نرم‌افزارها امکان مدل‌سازی سه‌بعدی ساختمان و تحلیل بارگذاری را فراهم می‌آورند.

عوامل موثر در انتخاب نوع دال

انتخاب نوع دال باید با توجه به شرایط پروژه و نیازهای فنی انجام شود. برخی از عوامل مهم عبارتند از:

• فاصله بین ستون‌ها: در ساختمان‌هایی با فاصله‌های طولانی بین ستون‌ها، دال‌های پیش‌تنس یا دال‌های یک‌طرفه مناسب‌تر هستند.
• ارتفاع ساختمان: در ساختمان‌های بلند، دال‌های نازک‌تر و با مقاومت بالاتر مورد نیاز هستند.
• بارگذاری: اگر بارهای زنده یا زلزله‌ای بالا باشند، دال باید با ضخامت و مقاومت بیشتری طراحی شود.
• هزینه و زمان: برخی از انواع دال‌ها مانند دال پیش‌تنس هزینه و زمان بیشتری نیاز دارند، اما در بلندمدت می‌توانند اقتصادی‌تر باشند.
• پیچیدگی‌های ساخت: در پروژه‌هایی که اجرای دال‌های پیچیده‌تر مانند دال‌های با شکل‌های غیرمعمول امکان‌پذیر نیست، باید به دال‌های ساده‌تر روی آورد.

برای مثال، در ساختمان‌های مسکونی چند طبقه با فاصله‌های متوسط بین ستون‌ها، دال خارپوش یا دال دوطرفه معمولاً انتخاب مناسبی است. اما در ساختمان‌های تجاری با بارگذاری سنگین‌تر، ممکن است نیاز به دال‌های پیش‌تنس یا دال‌های با ضخامت بیشتر باشد.

نکات مهم در اجرای دال‌های بتنی

اجرای صحیح دال‌های بتنی به همان اندازه طراحی مهم است. برخی از نکات کلیدی در اجرای دال‌ها عبارتند از:

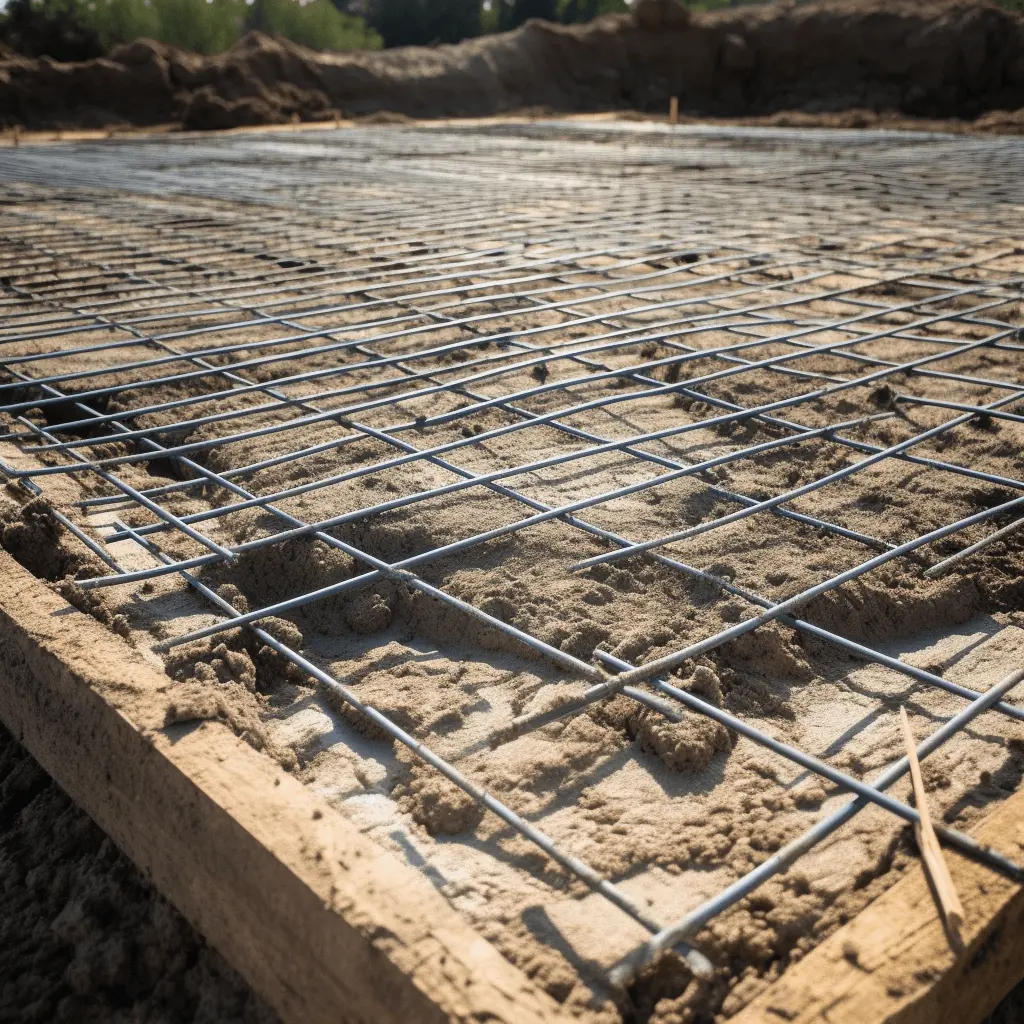

• آرماتوربندی: قرارگیری میلگردها باید دقیقاً مطابق با نقشه‌های طراحی انجام شود. استفاده از شبکه‌های میلگرد پیش‌ساخته می‌تواند دقت را افزایش دهد.
• بتن‌ریزی: بتن باید با کیفیت مناسب و در شرایط دمایی مناسب ریخته شود. استفاده از بتن با مقاومت بالا و رعایت نسبت آب به سیمان می‌تواند کیفیت دال را بهبود بخشد.
• پوشش بتن: پوشش بتن روی میلگردها باید حداقل برابر با استانداردهای فنی باشد تا از زنگ‌زدگی میلگردها جلوگیری شود.
• کنترل کیفیت: انجام تست‌های غیرمخرب مانند تست اولتراسونیک یا رادار زمین برای بررسی کیفیت بتن و موقعیت میلگردها ضروری است.
• توجه به جزئیات: در دال‌های با شکل‌های پیچیده، باید به جزئیات مانند تغییرات ضخامت، محل قرارگیری تیرهای فرعی و اتصال به ستون‌ها توجه ویژه‌ای داشت.

در صورت عدم رعایت این نکات، ممکن است دال‌ها دچار ترک خوردگی، کاهش مقاومت یا مشکلات ساختاری شوند. بنابراین، نظارت دقیق مهندسین و کارشناسان ساخت‌وساز در این مرحله بسیار مهم است.

سقف‌های ساختمانی و ارتباط آنها با دال‌های بتنی

سقف‌های ساختمانی به عنوان یکی از عناصر اصلی ساختمان، علاوه بر تحمل بارهای عمودی، نقش مهمی در ایزولاسیون حرارتی و صوتی ایفا می‌کنند. طراحی سقف باید با دال‌های بتنی هماهنگ باشد تا عملکرد کلی ساختمان بهبود یابد. برخی از روش‌های طراحی سقف شامل:

• سقف‌های بتنی: این نوع سقف‌ها معمولاً با دال‌های بتنی یکپارچه هستند و می‌توانند بارهای سنگین را تحمل کنند.
• سقف‌های فلزی: در برخی موارد، سقف‌های فلزی با دال‌های بتنی ترکیب می‌شوند تا وزن ساختمان کاهش یابد.
• سقف‌های چوبی: در ساختمان‌های با طراحی‌های خاص، ممکن است از سقف‌های چوبی با دال‌های بتنی استفاده شود.
• سقف‌های پیش‌ساخته: این نوع سقف‌ها در کارخانه تولید می‌شوند و سپس در محل نصب می‌گردند، که می‌تواند زمان و هزینه ساخت را کاهش دهد.

در طراحی سقف‌ها، علاوه بر تحمل بار، باید به عوامل دیگری مانند عایق‌بندی حرارتی، صوتی و همچنین ظاهر معماری توجه کرد. برای مثال، در ساختمان‌های مسکونی، سقف باید به گونه‌ای طراحی شود که از انتقال صدا بین طبقات جلوگیری کند.

چالش‌های رایج در طراحی و اجرای دال‌های بتنی

در طراحی و اجرای دال‌های بتنی، چالش‌هایی مانند:

• ترک خوردگی: ترک خوردگی در دال‌ها ممکن است به دلیل تغییرات دما، نشست زمین یا اشتباهات در طراحی و اجرای میلگردها ایجاد شود.
• نقص در بتن: استفاده از بتن با کیفیت پایین یا عدم رعایت نسبت آب به سیمان می‌تواند باعث کاهش مقاومت دال شود.
• پیچیدگی‌های ساخت: در دال‌های با شکل‌های غیرمعمول، اجرای صحیح ممکن است چالش‌برانگیز باشد.
• بارگذاری غیرمنتظره: تغییرات در بارگذاری مانند اضافه کردن طبقات یا تغییر در استفاده از فضا ممکن است نیاز به طراحی مجدد دال‌ها را ایجاد کند.

برای حل این چالش‌ها، استفاده از روش‌های تحلیل پیشرفته، کنترل کیفیت دقیق و همکاری تیم‌های مهندسی و ساخت‌وساز ضروری است.

در پایان، طراحی و اجرای دال‌های بتنی و سقف‌های ساختمانی نیازمند دانش فنی، تجربه و دقت است. انتخاب نوع دال، محاسبه بارگذاری، طراحی میلگردها و بتن‌ریزی صحیح از جمله عوامل کلیدی هستند که باید با توجه به استانداردهای فنی و نیازهای پروژه در نظر گرفته شوند. برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به طراحی بنا مراجعه کنید.
