در طراحی و اجرای پروژه‌های ساختمانی، یکی از مراحل حیاتی و اساسی، تهیه نقشه سایت یا پلان زمین است. این نقشه به عنوان یک راهنما برای مهندسان، معماران و کارفرمایان عمل می‌کند و اطلاعات دقیقی در مورد شکل زمین، محدودیت‌های موجود، دسترسی‌ها، شبکه‌های زیرساختی و حتی شرایط توپوگرافی را ارائه می‌دهد. یکی از روش‌های سنتی و دقیق برای تهیه این نقشه‌ها، طراحی دستی سایت پلان ساختمان است که با استفاده از ابزارهای سنتی مانند کاغذ، خط‌کش، پرگار[…]
در طراحی و اجرای پروژه‌های ساختمانی، یکی از مراحل حیاتی و اساسی، تهیه نقشه سایت یا پلان زمین است. این نقشه به عنوان یک راهنما برای مهندسان، معماران و کارفرمایان عمل می‌کند و اطلاعات دقیقی در مورد شکل زمین، محدودیت‌های موجود، دسترسی‌ها، شبکه‌های زیرساختی و حتی شرایط توپوگرافی را ارائه می‌دهد. یکی از روش‌های سنتی و دقیق برای تهیه این نقشه‌ها، طراحی دستی سایت پلان ساختمان است که با استفاده از ابزارهای سنتی مانند کاغذ، خط‌کش، پرگار و مقیاس انجام می‌شود.
اهمیت طراحی دستی سایت پلان ساختمان

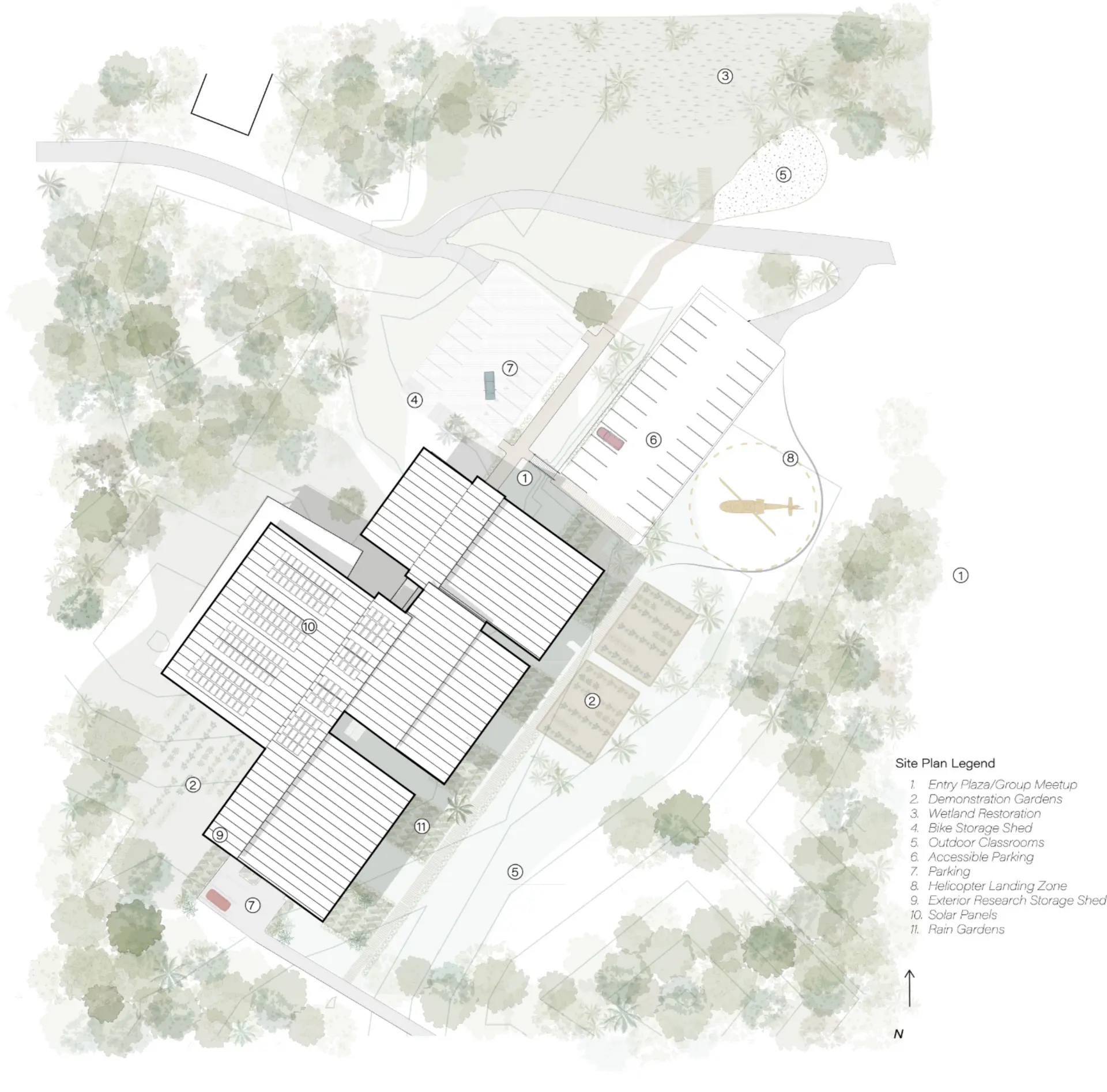

طراحی دستی سایت پلان ساختمان به دلیل دقت بالا و امکان کنترل دقیق بر جزئیات، همچنان در بسیاری از پروژه‌ها مورد استفاده قرار می‌گیرد. این روش به طراح اجازه می‌دهد تا با توجه به شرایط خاص زمین، بهترین راهکارها را برای استفاده بهینه از فضا، قرارگیری ساختمان‌ها، راه‌پله‌ها، پارکینگ‌ها و سایر عناصر طراحی ارائه دهد. علاوه بر این، طراحی دستی امکان اصلاحات سریع و آسان در مراحل اولیه را فراهم می‌کند، که در پروژه‌های بزرگ و پیچیده بسیار ارزشمند است.
یکی از مزایای اصلی طراحی دستی، ایجاد ارتباط مستقیم بین طراح و پروژه است. در این روش، طراح با استفاده از ابزارهای سنتی، می‌تواند به‌طور مستقیم با نقشه و تغییرات آن تعامل داشته باشد و ایده‌های خود را به صورت بصری و ملموس نمایش دهد. این روش همچنین به کاهش خطاهای احتمالی ناشی از نرم‌افزارهای کامپیوتری کمک می‌کند، زیرا طراح در هر مرحله می‌تواند تغییرات را به صورت دستی بررسی و تصحیح کند.
ابزارهای مورد نیاز برای طراحی دستی سایت پلان
برای شروع طراحی دستی سایت پلان ساختمان، نیاز به مجموعه‌ای از ابزارهای دقیق و مناسب است. برخی از این ابزارها شامل موارد زیر هستند:
- کاغذ نقشه‌برداری با مقیاس مناسب (معمولاً ۱:۵۰۰ یا ۱:۱۰۰۰)
- خط‌کش و پرگار برای رسم خطوط دقیق و دایره‌ها
- مقیاس‌های مختلف برای اندازه‌گیری و انتقال ابعاد
- نرم‌افزارهای طراحی مانند AutoCAD یا SketchUp برای تبدیل نقشه دستی به نسخه دیجیتال (در صورت نیاز)
- دستگاه‌های اندازه‌گیری مانند متر و تراز برای بررسی دقیق زمین
در طراحی دستی، دقت در استفاده از این ابزارها بسیار مهم است. حتی کوچک‌ترین خطا در اندازه‌گیری یا رسم می‌تواند منجر به مشکلات جدی در مراحل بعدی پروژه شود. بنابراین، توصیه می‌شود که طراحان با تجربه یا افراد آموزش‌دیده این کار را انجام دهند.
مراحل طراحی دستی سایت پلان ساختمان
طراحی دستی سایت پلان ساختمان شامل چندین مرحله اساسی است که باید به دقت دنبال شوند:
۱. بررسی اولیه زمین

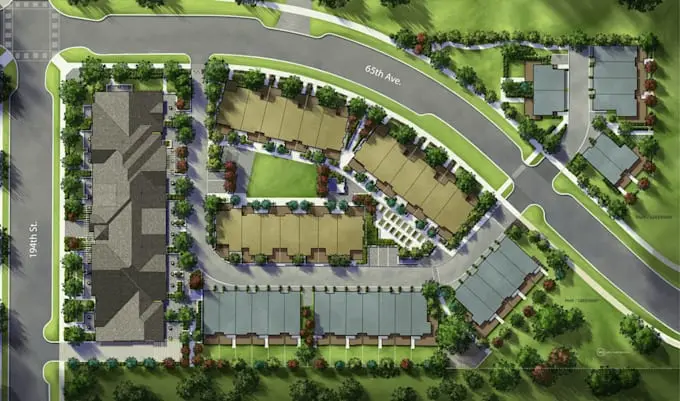

در این مرحله، طراح باید به‌طور کامل زمین را بررسی کند. این شامل بررسی توپوگرافی، شیب‌ها، محدودیت‌های قانونی، دسترسی‌ها، شبکه‌های زیرساختی موجود و سایر عوامل مؤثر است. این اطلاعات سپس به صورت نقشه اولیه ثبت می‌شوند.
۲. تعیین مقیاس و ابعاد
مقیاس نقشه باید با توجه به اندازه زمین و دقت مورد نیاز انتخاب شود. معمولاً مقیاس‌های ۱:۵۰۰ یا ۱:۱۰۰۰ برای پروژه‌های ساختمانی استفاده می‌شوند. سپس ابعاد زمین و عناصر موجود بر روی آن با استفاده از مقیاس و ابزارهای اندازه‌گیری ثبت می‌شوند.
۳. رسم خطوط پایه و شبکه‌بندی
در این مرحله، خطوط پایه مانند خطوط مرزی زمین، خطوط دسترسی و شبکه‌های اصلی مانند خیابان‌ها و راه‌پله‌ها رسم می‌شوند. سپس شبکه‌بندی اولیه برای قرارگیری ساختمان‌ها و سایر عناصر طراحی انجام می‌شود.
۴. طراحی عناصر اصلی
در این مرحله، طراح شروع به طراحی عناصر اصلی مانند ساختمان‌ها، پارکینگ‌ها، فضای سبز، راه‌پله‌ها و سایر امکانات می‌کند. این طراحی باید با توجه به محدودیت‌های زمین و نیازهای پروژه انجام شود.
۵. بررسی و اصلاحات
پس از تکمیل طراحی اولیه، نقشه باید به دقت بررسی شود. در این مرحله، امکانات و محدودیت‌ها دوباره بررسی می‌شوند و اصلاحات لازم انجام می‌شود. این مرحله ممکن است چندین بار تکرار شود تا نقشه نهایی به حداکثر دقت و کارایی برسد.
مزایا و معایب طراحی دستی سایت پلان
طراحی دستی سایت پلان ساختمان دارای مزایا و معایبی است که باید قبل از شروع پروژه در نظر گرفته شوند.
مزایا:
- دقت بالا و کنترل دقیق بر جزئیات
- امکان اصلاحات سریع و آسان در مراحل اولیه
- ارتباط مستقیم بین طراح و پروژه
- کاهش خطاهای احتمالی ناشی از نرم‌افزارهای کامپیوتری
- امکان نمایش بصری و ملموس ایده‌ها
معایب:
- زمان‌بر بودن در پروژه‌های بزرگ
- نیاز به مهارت و تجربه بالا
- کمبود امکانات دیجیتال برای ذخیره‌سازی و اشتراک‌گذاری سریع
- محدودیت در تغییرات سریع و گسترده
با توجه به این مزایا و معایب، طراحی دستی می‌تواند در پروژه‌های کوچک و متوسط یا در مراحل اولیه طراحی پروژه‌های بزرگ بسیار مفید باشد. در پروژه‌های بزرگ‌تر، معمولاً از ترکیبی از طراحی دستی و نرم‌افزارهای کامپیوتری استفاده می‌شود تا از دقت و سرعت بهره‌مند شوند.
ترکیب طراحی دستی و نرم‌افزارهای کامپیوتری

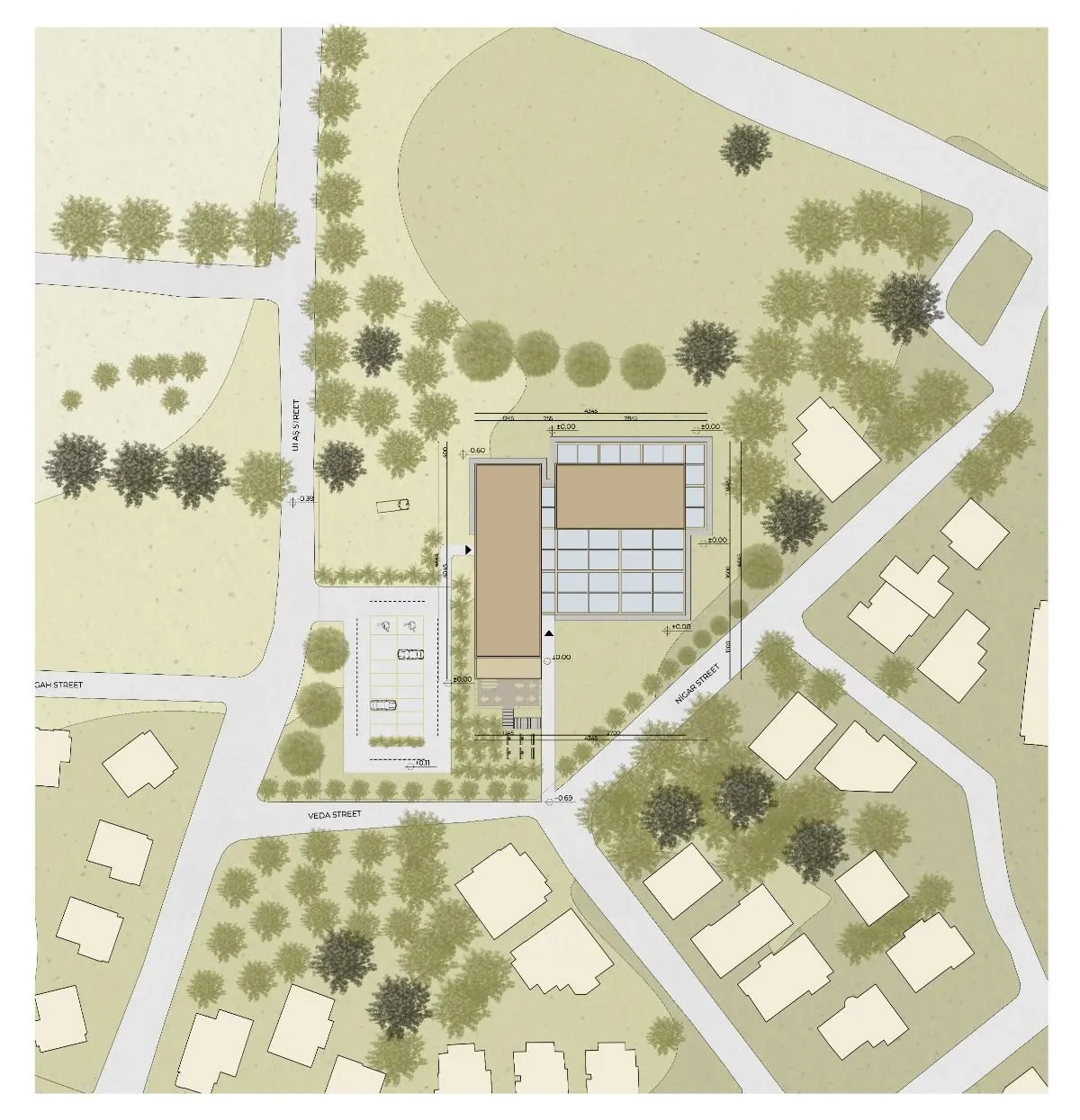

در دنیای امروزی، استفاده از نرم‌افزارهای کامپیوتری در طراحی سایت پلان ساختمان بسیار رایج شده است. اما حتی در این شرایط، طراحی دستی همچنان نقش مهمی دارد. بسیاری از طراحان ابتدا نقشه را به صورت دستی طراحی می‌کنند و سپس آن را به صورت دیجیتال تبدیل می‌کنند. این روش امکان بررسی دقیق‌تر نقشه و اعمال تغییرات سریع را فراهم می‌آورد.
نرم‌افزارهای مانند AutoCAD، SketchUp، یا حتی نرم‌افزارهای تخصصی مانند Civil 3D می‌توانند در تبدیل نقشه‌های دستی به نسخه دیجیتال بسیار کمک‌کننده باشند. این نرم‌افزارها امکان ویرایش، ذخیره‌سازی و اشتراک‌گذاری سریع نقشه را فراهم می‌کنند و همچنین امکان ایجاد مدل‌های سه‌بعدی و تحلیل‌های دقیق را فراهم می‌آورند.
نکات مهم در طراحی دستی سایت پلان
برای دستیابی به بهترین نتایج در طراحی دستی سایت پلان ساختمان، باید به چند نکته مهم توجه کرد:
- استفاده از ابزارهای دقیق و مناسب
- بررسی دقیق زمین و شرایط موجود
- توجه به مقیاس و دقت در اندازه‌گیری‌ها
- ارائه اطلاعات کامل و دقیق در نقشه
- بررسی و اصلاحات مداوم در طول فرایند طراحی
- استفاده از رنگ‌ها و نمادهای استاندارد برای افزایش خوانایی نقشه
در نهایت، طراحی دستی سایت پلان ساختمان یک هنر و علم است که نیاز به دقت، تجربه و مهارت دارد. این روش همچنان در بسیاری از پروژه‌ها مورد استفاده قرار می‌گیرد و می‌تواند به عنوان یک پایه قوی برای طراحی‌های دیجیتال عمل کند. برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به طراحی بنا مراجعه کنید.
