ShearWall طراحی دیوار برشی در ساختمان‌های بلند - طراحی بنا

ساختمان‌های بلند با ارتفاع و وزن قابل توجهی، نیاز به سیستم‌های مقاوم در برابر نیروهای جانبی مانند زلزله و باد دارند. یکی از مهم‌ترین عناصر طراحی در این نوع ساختمان‌ها، دیوارهای برشی است که نقش حیاتی در افزایش پایداری و مقاومت سازه ایفا می‌کنند. دیوار برشی یا shear wall به عنوان یک سیستم سازه‌ای عمل می‌کند که نیروهای برشی ناشی از زلزله یا باد را به زمین منتقل می‌کند و از تغییر شکل غیرمجاز ساختمان جلوگیری می‌کند.

دیوار برشی چیست؟

دیوار برشی یک عنصر سازه‌ای است که در ساختمان‌ها برای افزایش مقاومت در برابر نیروهای جانبی طراحی می‌شود. این دیوارها معمولاً از بتن مسلح یا آجر و بتن ساخته می‌شوند و به صورت عمودی در سازه قرار می‌گیرند. عملکرد اصلی دیوار برشی، جذب نیروهای برشی و انتقال آن‌ها به پایه‌های ساختمان است، به طوری که سازه در برابر نیروهای جانبی پایدار باقی بماند.

در ساختمان‌های بلند، نیروهای جانبی مانند زلزله و باد می‌توانند باعث تغییر شکل و حتی خرابی سازه شوند. دیوارهای برشی با ایجاد یک سیستم مقاوم، این نیروهای را کنترل کرده و از آسیب دیدن ساختمان جلوگیری می‌کنند. این دیوارها علاوه بر افزایش مقاومت، می‌توانند به عنوان جداره‌های غیرسازه‌ای نیز عمل کنند و در تقسیم‌بندی فضاهای داخلی ساختمان استفاده شوند.

اهمیت دیوار برشی در ساختمان‌های بلند

ساختمان‌های بلند به دلیل ارتفاع و وزن بالا، حساسیت بیشتری به نیروهای جانبی دارند. در این نوع ساختمان‌ها، دیوارهای برشی نقش کلیدی در حفظ پایداری و ایمنی دارند. برخی از دلایل اهمیت دیوار برشی در ساختمان‌های بلند عبارتند از:

• کنترل تغییر شکل: دیوارهای برشی با کاهش تغییر شکل جانبی ساختمان، از آسیب دیدن عناصر غیرسازه‌ای مانند پنجره‌ها، درها و تاسیسات جلوگیری می‌کنند.
• افزایش مقاومت: این دیوارها با جذب نیروهای برشی، مقاومت ساختمان در برابر زلزله و باد را افزایش می‌دهند.
• توزیع نیروهای داخلی: دیوارهای برشی نیروهای جانبی را به صورت یکنواخت در کل سازه توزیع می‌کنند و از تمرکز نیروهای در یک نقطه جلوگیری می‌کنند.
• کاهش هزینه‌های تعمیرات: با کاهش آسیب دیدگی ساختمان در برابر نیروهای جانبی، هزینه‌های تعمیر و نگهداری در طول عمر ساختمان کاهش می‌یابد.

در طراحی ساختمان‌های بلند، موقعیت و ابعاد دیوارهای برشی باید به دقت محاسبه شوند. این دیوارها معمولاً در نقاط استراتژیک مانند هسته مرکزی ساختمان یا در کنار ستون‌های اصلی قرار می‌گیرند تا عملکرد بهینه‌ای داشته باشند.

طراحی دیوار برشی در ساختمان‌های بلند

طراحی دیوار برشی نیازمند تحلیل دقیق نیروهای وارد بر سازه و انتخاب مواد و روش‌های مناسب است. در این بخش به برخی از اصول طراحی دیوار برشی در ساختمان‌های بلند می‌پردازیم:

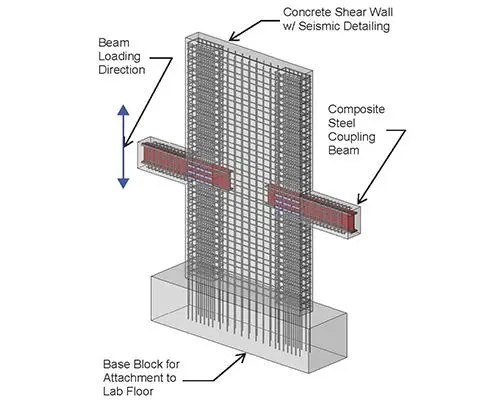

مواد و روش‌های ساخت دیوار برشی

دیوارهای برشی می‌توانند از مواد مختلفی مانند بتن مسلح، آجر و بتن، یا حتی فولاد ساخته شوند. هر یک از این مواد دارای مزایا و معایبی هستند که باید بر اساس نیازهای پروژه انتخاب شوند.

• بتن مسلح: یکی از رایج‌ترین مواد برای ساخت دیوار برشی است. بتن مسلح با استفاده از میلگردهای فولادی، مقاومت بالایی در برابر نیروهای برشی دارد و می‌تواند به صورت پیش‌ساخته یا در محل ساخته شود.
• آجر و بتن: این روش در ساختمان‌های با ارتفاع متوسط استفاده می‌شود و با استفاده از آجرهای خاص و ملات بتن، دیوارهای برشی با مقاومت مناسب ساخته می‌شوند.
• فولاد: در برخی موارد، دیوارهای برشی از صفحات فولادی ساخته می‌شوند که مقاومت بالایی دارند اما هزینه ساخت آن‌ها بالاتر است.

انتخاب روش ساخت باید بر اساس عوامل مختلفی مانند بودجه پروژه، زمان ساخت، و نیازهای سازه‌ای انجام شود. برای ساختمان‌های بلند، بتن مسلح به دلیل مقاومت بالا و امکان اجرای دقیق، انتخاب محبوب‌تری است.

موقعیت و ابعاد دیوار برشی

موقعیت دیوارهای برشی در ساختمان باید به گونه‌ای باشد که بتوانند نیروهای جانبی را به صورت یکنواخت جذب و منتقل کنند. معمولاً دیوارهای برشی در هسته مرکزی ساختمان یا در کنار ستون‌های اصلی قرار می‌گیرند. ابعاد دیوار برشی نیز باید بر اساس تحلیل سازه‌ای تعیین شود تا بتواند نیروهای وارد بر آن را به درستی تحمل کند.

در طراحی، باید به این نکته توجه کرد که دیوارهای برشی نباید در نقاطی قرار گیرند که باعث ایجاد نقاط ضعف در سازه شوند. برای مثال، قرار دادن دیوار برشی در نزدیکی مفاصل سازه‌ای یا در نقاطی که نیروهای تمرکز شده‌ای دارند، می‌تواند عملکرد آن را کاهش دهد.

چالش‌های طراحی دیوار برشی

طراحی دیوار برشی در ساختمان‌های بلند با چالش‌هایی همراه است که باید در نظر گرفته شوند. برخی از این چالش‌ها شامل:

• توزیع نیروهای غیر یکنواخت: در ساختمان‌های بلند، نیروهای جانبی ممکن است به صورت غیر یکنواخت توزیع شوند که می‌تواند باعث تغییر شکل غیرمجاز دیوار برشی شود.
• پیوستگی سازه‌ای: دیوارهای برشی باید به درستی با سایر عناصر سازه‌ای مانند ستون‌ها و سقف‌ها متصل شوند تا بتوانند نیروهای را به صورت مؤثر منتقل کنند.
• محدودیت‌های معماری: گاهی اوقات نیازهای معماری می‌تواند با نیازهای سازه‌ای در تضاد باشد، به عنوان مثال، استفاده از دیوارهای برشی در فضاهای داخلی که نیاز به بازشو دارند.
• مقاومت در برابر آتش: دیوارهای برشی باید مقاومت کافی در برابر آتش داشته باشند تا در صورت بروز حریق، عملکرد خود را حفظ کنند.

برای حل این چالش‌ها، مهندسان سازه باید از روش‌های تحلیل پیشرفته و نرم‌افزارهای تخصصی استفاده کنند تا بتوانند طراحی بهینه‌ای ارائه دهند. همچنین، همکاری بین مهندسان سازه و معماری ضروری است تا نیازهای هر دو حوزه به درستی در طراحی لحاظ شوند.

نکات مهم در اجرای دیوار برشی

اجرای دیوار برشی باید با دقت انجام شود تا عملکرد بهینه‌ای داشته باشد. برخی از نکات مهم در اجرای دیوار برشی شامل:

• استفاده از مواد با کیفیت: استفاده از بتن با مقاومت مناسب و میلگردهای با کیفیت، ضروری است تا دیوار برشی بتواند نیروهای وارد بر خود را تحمل کند.
• پیوستگی صحیح: دیوار برشی باید به درستی با سایر عناصر سازه‌ای مانند ستون‌ها و سقف‌ها متصل شود تا نیروهای را به صورت مؤثر منتقل کند.
• کنترل کیفیت: در طول اجرای دیوار برشی، باید از کنترل کیفیت مناسب استفاده شود تا از خطاهای احتمالی جلوگیری شود.
• توجه به جزئیات: جزئیات اجرایی مانند استفاده از اتصالات مناسب و جلوگیری از ترک‌های غیرمجاز، بسیار مهم هستند.

در صورت عدم توجه به این نکات، عملکرد دیوار برشی ممکن است کاهش یابد و باعث آسیب دیدگی ساختمان در برابر نیروهای جانبی شود.

آینده دیوار برشی در ساختمان‌های بلند

با پیشرفت فناوری و نیاز به ساختمان‌های بلندتر و مقاوم‌تر، طراحی دیوار برشی نیز در حال تکامل است. استفاده از مواد جدید مانند بتن پیش‌تنس شده، کامپوزیت‌ها و سیستم‌های پیش‌ساخته، می‌تواند عملکرد دیوارهای برشی را بهبود بخشد. همچنین، استفاده از روش‌های تحلیل پیشرفته و مدل‌سازی کامپیوتری، امکان طراحی دقیق‌تر و بهینه‌تر را فراهم می‌کند.

برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به طراحی بنا مراجعه کنید.
