طراحی شبکه فاضلاب مکانیکی یکی از مهم‌ترین بخش‌های مهندسی ساختمان است که نقش حیاتی در بهداشت، بهداشت عمومی و عملکرد صحیح ساختمان‌ها دارد. این سیستم علاوه بر دفع صحیح فاضلاب، باید به گونه‌ای طراحی شود که از بروز مشکلاتی مانند سیلاب، بوی نامطبوع، یا آسیب به سازه جلوگیری کند. در این مقاله به بررسی اصول اساسی طراحی شبکه فاضلاب مکانیکی ساختمان، عوامل موثر در انتخاب روش مناسب، و نکات مهمی که باید در نظر گرفته شوند، می‌پردازیم.

اهمیت طراحی صحیح شبکه فاضلاب مکانیکی

فاضلاب مکانیکی شامل آب‌های استفاده‌شده در ساختمان، مانند آب دستشویی، آب شستشوی ظرف، آب حمام و آب باران است. طراحی نادرست این شبکه می‌تواند منجر به مشکلات جدی مانند:

• بروز سیلاب در فاضلاب و آسیب به سازه
• تجمع بوی نامطبوع در داخل ساختمان
• کاهش کارایی سیستم و افزایش هزینه‌های نگهداری
• خطرات بهداشتی و آلودگی محیط زیست

به همین دلیل، طراحی شبکه فاضلاب باید با دقت و بر اساس استانداردهای ملی و بین‌المللی انجام شود. در این طراحی، عوامل مختلفی مانند حجم آب مصرفی، نوع ساختمان، ارتفاع و شیب زمین، و حتی شرایط آب و هوایی منطقه باید در نظر گرفته شوند.

مراحل طراحی شبکه فاضلاب مکانیکی

طراحی شبکه فاضلاب مکانیکی شامل چند مرحله اساسی است که هر کدام نقش مهمی در عملکرد صحیح سیستم دارند:

1. تحلیل نیازهای آب مصرفی

اولین مرحله در طراحی شبکه فاضلاب، تحلیل دقیق آب مصرفی در ساختمان است. این شامل:

• آب مصرفی در واحدهای مسکونی، تجاری یا صنعتی
• آب باران جمع‌آوری‌شده از سقف‌ها
• آب‌های صنعتی یا خاص در ساختمان‌های صنعتی

با تعیین حجم دقیق آب مصرفی، می‌توان ظرفیت لوله‌کشی و پمپ‌های مورد نیاز را تعیین کرد. برای مثال، در ساختمان‌های مسکونی، مصرف آب بر اساس تعداد ساکنان و نوع استفاده (شستشو، آشپزخانه، دستشویی و غیره) محاسبه می‌شود.

2. انتخاب مواد و ابعاد لوله‌کشی

انتخاب مواد لوله‌کشی و ابعاد آن از عوامل کلیدی در طراحی شبکه فاضلاب است. مواد رایج شامل:

• لوله‌های PVC (پلی‌وینیل کلراید)
• لوله‌های HDPE (پلی‌اتیلن با چگالی بالا)
• لوله‌های آهن‌زنگ‌نزن یا گالوانیزه
• لوله‌های بتنی برای فاضلاب‌های بزرگ‌مقیاس

انتخاب نوع لوله بستگی به شرایط محیطی، نوع فاضلاب، و بودجه پروژه دارد. برای مثال، لوله‌های PVC به دلیل مقاومت شیمیایی و نصب آسان در بسیاری از پروژه‌ها استفاده می‌شوند. همچنین، ابعاد لوله‌ها باید بر اساس حجم فاضلاب و سرعت جریان طراحی شوند تا از انسداد و کاهش کارایی جلوگیری شود.

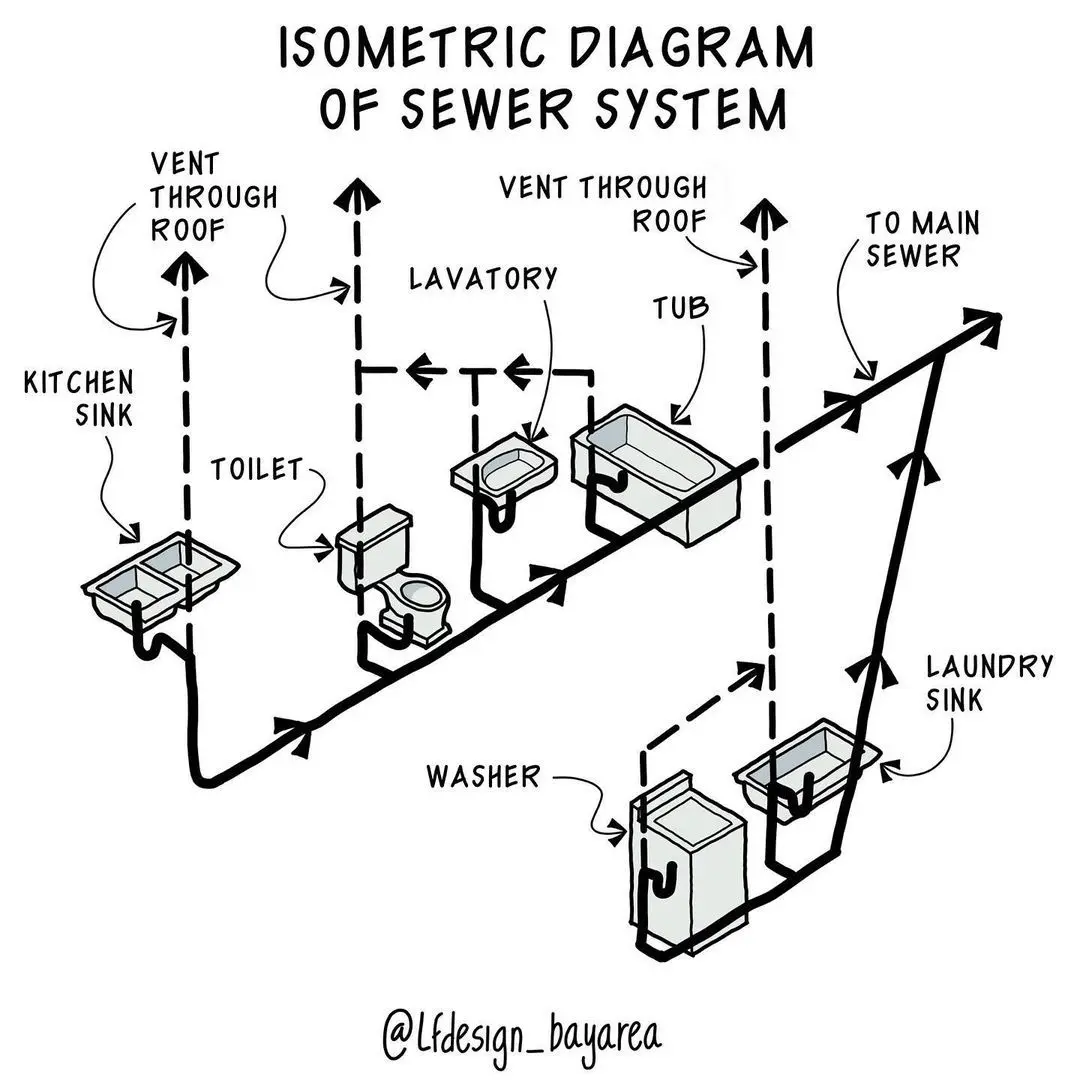

3. تعیین شیب و مسیر لوله‌کشی

شیب لوله‌کشی یکی از عوامل حیاتی در عملکرد صحیح شبکه فاضلاب است. شیب مناسب باعث جریان صحیح فاضلاب و جلوگیری از تجمع رسوب می‌شود. استانداردهای ملی معمولاً شیب حداقل 1 درصد (یا 1 سانتی‌متر در هر متر) را برای لوله‌های فاضلاب پیشنهاد می‌کنند. در برخی موارد، شیب بیشتر ممکن است لازم باشد، به ویژه در ساختمان‌های بلند یا با حجم فاضلاب بالا.

مسیر لوله‌کشی نیز باید به گونه‌ای طراحی شود که:

• از عبور لوله‌ها از زیر ستون‌ها یا دیوارهای باربر جلوگیری شود.
• به حداقل رساندن طول لوله‌ها و کاهش هزینه‌ها.
• دسترسی آسان برای تعمیر و نگهداری فراهم شود.

4. طراحی سیستم‌های پمپاژ و ذخیره‌سازی

در ساختمان‌هایی که فاضلاب نمی‌تواند به صورت گرانشی دفع شود، نیاز به سیستم‌های پمپاژ وجود دارد. این سیستم‌ها شامل:

• پمپ‌های فاضلاب برای انتقال فاضلاب به ارتفاعات بالاتر یا فاصله‌های طولانی.
• سنگرهای فاضلاب برای جمع‌آوری و ذخیره‌سازی موقت فاضلاب.
• سیستم‌های تهویه برای کاهش بوی نامطبوع.

در طراحی این سیستم‌ها، باید به قدرت پمپ‌ها، مصرف انرژی، و نیاز به نگهداری توجه ویژه‌ای داشت. همچنین، استفاده از سیستم‌های هوشمند می‌تواند در کاهش هزینه‌های انرژی و افزایش کارایی مؤثر باشد.

نکات مهم در طراحی شبکه فاضلاب مکانیکی

برای طراحی یک شبکه فاضلاب مکانیکی کارآمد و بدون مشکل، باید به نکات زیر توجه کرد:

1. رعایت استانداردهای ملی و بین‌المللی

استانداردهای مانند استاندارد 10500 سازمان ملی استاندارد ایران (ISIRI) برای طراحی شبکه‌های فاضلاب مکانیکی بسیار مهم هستند. این استانداردها شامل:

• ابعاد و شیب لوله‌ها
• مواد و کیفیت لوله‌کشی
• روش‌های اتصال و نصب
• سیستم‌های تهویه و پمپاژ

رعایت این استانداردها تضمین‌کننده عملکرد صحیح و طول عمر سیستم است.

2. استفاده از نرم‌افزارهای طراحی

امروزه نرم‌افزارهای تخصصی مانند AutoCAD Civil 3D، Bentley OpenRoads، یا حتی نرم‌افزارهای ساده‌تر مانند Revit در طراحی شبکه‌های فاضلاب استفاده می‌شوند. این نرم‌افزارها امکان شبیه‌سازی جریان فاضلاب، بررسی نقاط ضعف سیستم، و بهینه‌سازی طراحی را فراهم می‌کنند.

استفاده از این ابزارها علاوه بر افزایش دقت، زمان طراحی را نیز کاهش می‌دهد و امکان بررسی سناریوهای مختلف را فراهم می‌آورد.

3. توجه به مسائل بهداشتی و زیست‌محیطی

فاضلاب بدون تصفیه می‌تواند خطرات جدی برای بهداشت عمومی و محیط زیست ایجاد کند. به همین دلیل، در طراحی شبکه فاضلاب باید:

• سیستم‌های تصفیه اولیه مانند سنگرهای تهویه یا فیلترهای اولیه در نظر گرفته شوند.
• از انتشار بوی نامطبوع با استفاده از سیستم‌های تهویه مناسب جلوگیری شود.
• در صورت امکان، استفاده از سیستم‌های بازیافت آب برای کاهش فشار بر منابع آب تازه.

همچنین، در ساختمان‌های صنعتی، باید به نوع فاضلاب خاص توجه ویژه‌ای داشت، زیرا ممکن است مواد شیمیایی یا آلاینده‌های خاصی وجود داشته باشند که نیاز به سیستم‌های تصفیه ویژه دارند.

4. برنامه‌ریزی برای نگهداری و تعمیرات

طراحی شبکه فاضلاب باید به گونه‌ای باشد که امکان دسترسی آسان برای تعمیرات و نگهداری وجود داشته باشد. این شامل:

• جایگذاری لوله‌ها در مکان‌هایی که دسترسی به آن‌ها آسان است.
• استفاده از مواد با طول عمر بالا و مقاومت در برابر خوردگی.
• پیش‌بینی نقاط دسترسی برای تمیزکاری و بررسی.

نگهداری منظم شبکه فاضلاب می‌تواند از بروز مشکلات جدی جلوگیری کرده و هزینه‌های بلندمدت را کاهش دهد.

چالش‌های رایج در طراحی شبکه فاضلاب مکانیکی

در طراحی شبکه فاضلاب مکانیکی، چالش‌هایی مانند:

• تغییرات غیرمنتظره در حجم فاضلاب
• محدودیت‌های فنی در انتخاب مواد و ابعاد لوله
• مشکلات مربوط به شیب زمین و ارتفاع ساختمان
• نیاز به هماهنگی با سایر سیستم‌های ساختمانی مانند سیستم‌های گرمایشی یا سرمایشی

وجود دارد. برای حل این چالش‌ها، باید با تیم‌های مهندسی مختلف همکاری کرد و از تجربیات قبلی پروژه‌های مشابه استفاده نمود.

نتیجه‌گیری

طراحی شبکه فاضلاب مکانیکی ساختمان یک فرایند پیچیده و تخصصی است که نیاز به دقت، دانش فنی و رعایت استانداردها دارد. این سیستم علاوه بر دفع صحیح فاضلاب، باید به گونه‌ای طراحی شود که از بهداشت ساختمان، محیط زیست و هزینه‌های نگهداری محافظت کند. با توجه به نکات مطرح شده و استفاده از روش‌های مدرن طراحی، می‌توان یک شبکه فاضلاب کارآمد و پایدار ایجاد کرد.
