Section طراحی مقاطع معماری ساختمان - طراحی بنا

مقطع (Section) یکی از ابزارهای کلیدی برای انتقال دقیق اطلاعات ساختاری و فضایی در پروژه‌های معماری است. این رسم نه تنها به طراحان امکان می‌دهد تا ارتباط بین سطوح مختلف ساختمان را به‌صورت دو‑بعدی نشان دهند، بلکه برای مهندسان سازه، پیمانکاران و ناظرین ساخت نیز نقش حیاتی در درک جزئیات فنی دارد. در این مقاله به بررسی عمقی اصول طراحی مقاطع معماری، انواع رایج، روش‌های تهیه دقیق و نکات مهم در استفاده از نرم‌افزارهای BIM می‌پردازیم.

اهمیت مقطع در فرآیند طراحی معماری

قبل از هر چیز، باید درک کرد که مقطع چه وظایفی را بر عهده دارد. این ابزار به‌ویژه در موارد زیر ارزشمند است:

• تشخیص ارتفاع و طبقات: مقاطع ارتفاع کل ساختمان، تعداد طبقات و فاصله‌های افقی‑عمودی را به‌صورت واضح نشان می‌دهند.
• نقش در تحلیل سازه‌ای: مهندسان می‌توانند با استفاده از مقاطع، توزیع بارها، نقاط اتصال و تقویت‌های لازم را محاسبه کنند.
• ارائه جزئیات فیزیکی: دیوارها، لایه‌های عایق، پنجره‌ها و درهای داخلی به‌دقت در مقطع نمایش داده می‌شوند.
• بهبود هماهنگی میان رشته‌ها: مقاطع نقطهٔ تقاطع بین طراحان، مهندسان و کارگزاران هستند و باعث کاهش ابهام‌های اجرایی می‌شوند.

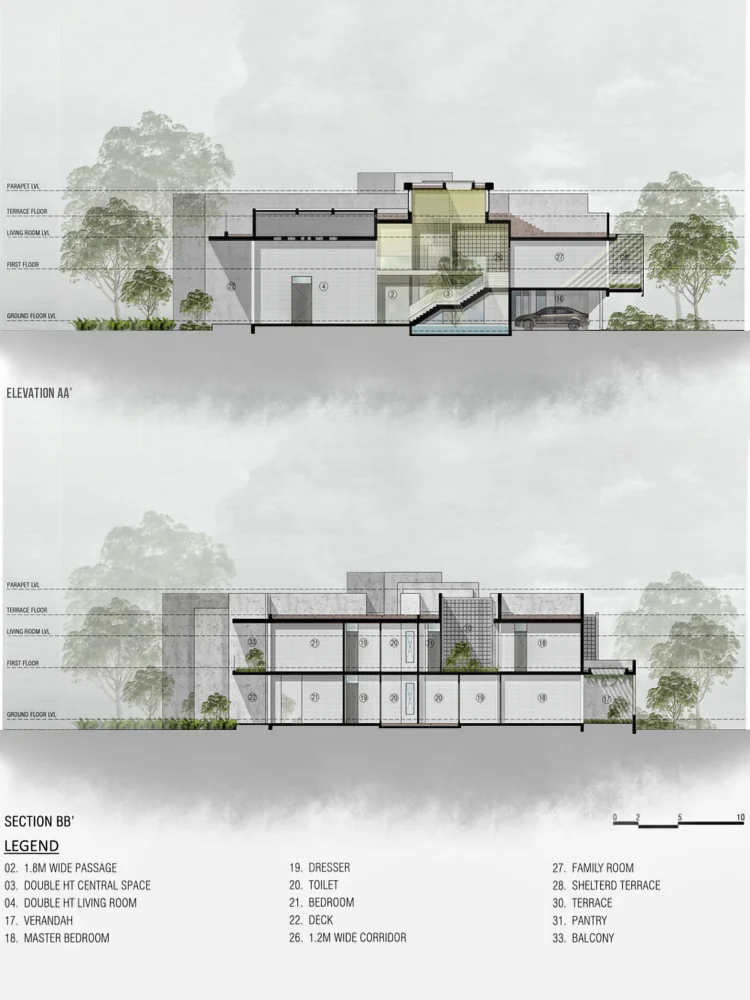

انواع مقاطع معماری

در عمل، بسته به نیاز پروژه و سطح جزئیات مورد انتظار، مقاطع به چند دسته اصلی تقسیم می‌شوند:

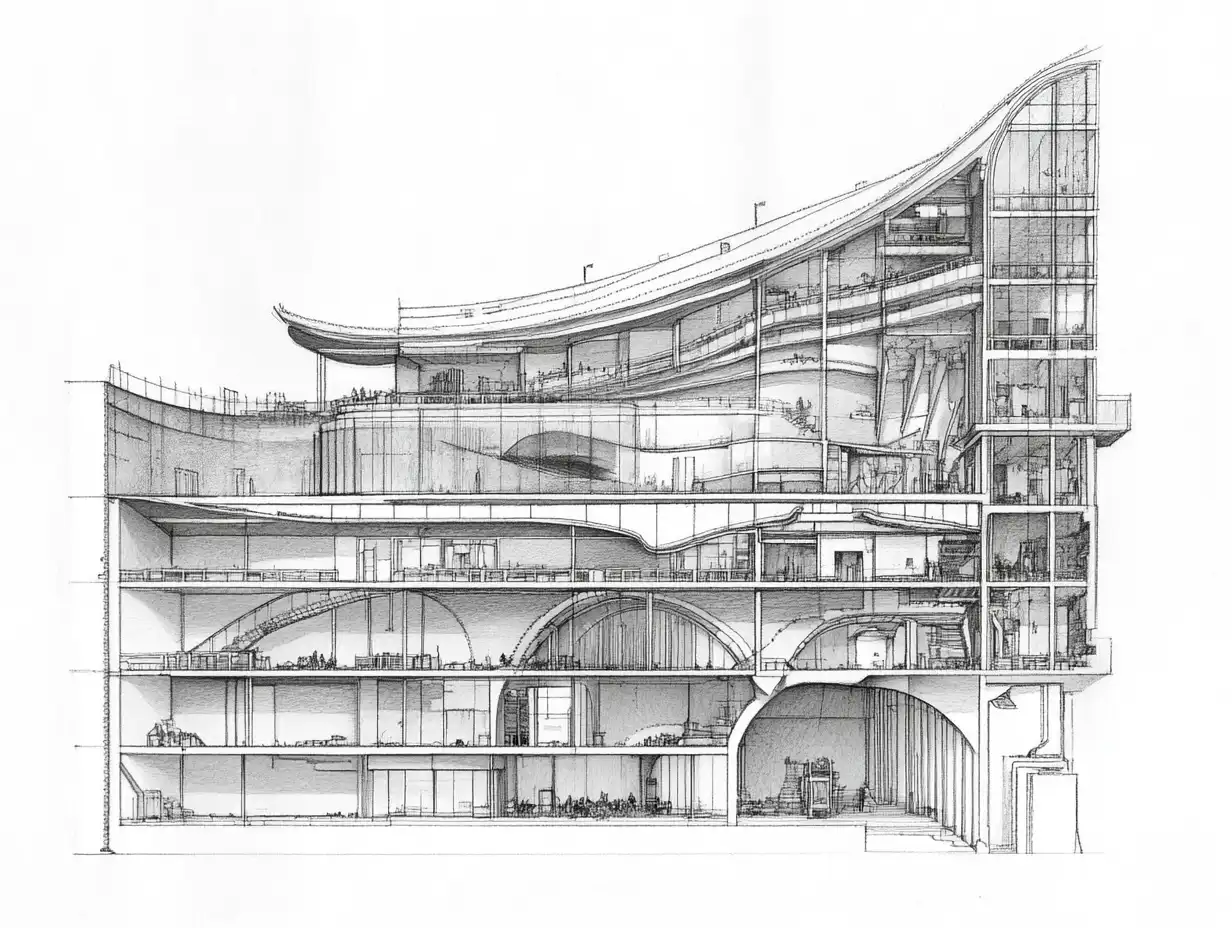

مقطع عمودی (Vertical Section)

این نوع مقطع معمولاً برش از یک نقطهٔ خاص به سمت بالا یا پایین انجام می‌دهد و برای نمایش ارتفاع کل ساختمان، تعداد طبقات و توزیع فضاهای داخلی به کار می‌رود. در مقاطع عمودی می‌توان لایه‌های عایق، سازه‌های بتنی یا فولادی، و جزئیات پنجره‌ها را به‌دقت نشان داد.

مقطع افقی (Horizontal Section)

این مقطع به‌صورت برش از یک طبقه به‌صورت افقی تهیه می‌شود و برای نمایش پلان‌های داخلی، توزیع فضاها، موقعیت ستون‌ها و دیوارهای حامل مفید است. مقاطع افقی به‌ویژه در بررسی برنامه‌ریزی فضاهای عمومی مانند لابی‌ها یا هال‌های ورودی کاربرد دارد.

مقطع ترکیبی (Combined Section)

در پروژه‌های پیچیده، طراحان گاهی اوقات ترکیبی از دو یا چند مقطع را در یک نمودار ترکیب می‌کنند تا هم‌زمان ارتفاع، پلان و جزئیات ساختاری را نشان دهند. این روش به‌خصوص در ساختمان‌های بزرگ با فرم‌های غیرمتعارف مؤثر است.

مراحل تهیه یک مقطع دقیق

برای دستیابی به یک مقطع موثر، باید از یک چارچوب منظم پیروی کرد. در ادامه، گام‌های اصلی را مرور می‌کنیم:

• انتخاب نقطهٔ برش: بر اساس هدف مقطع، نقطه‌ای که بیشترین اطلاعات مورد نیاز را ارائه می‌دهد، انتخاب می‌شود. برای مثال، برای نشان دادن توزیع نور طبیعی، نقطه‌ای که پنجره‌های بزرگ در آن قرار دارد، مناسب است.
• جمع‌آوری داده‌های پایه: ابعاد دقیق پلان، ارتفاع طبقات، ضخامت دیوارها و لایه‌های عایق باید پیش از رسم در دسترس باشد.
• رسم خطوط اصلی: ابتدا خطوط محورهای اصلی (مانند محورهای طولی و عرضی) را بر روی صفحه رسم می‌کنیم تا ساختار کلی مقطع مشخص شود.
• نمایش جزئیات ساختاری: ستون‌ها، تیرها، شیارهای فلت، و لایه‌های عایق به‌صورت دقیق ترسیم می‌شوند. در این مرحله استفاده از نمادهای استاندارد (مانند نمادهای ASTM یا ISO) اهمیت دارد.
• اضافه کردن عناصر معماری: پنجره‌ها، درها، سطوح تکمیل‌کننده (مانند گچ‌کوبی یا پوشش‌های تزئینی) و تجهیزات مکانیکی (مانند HVAC) باید به‌دقت جایگذاری شوند.
• برچسب‌گذاری و توضیح: تمام عناصر با برچسب‌های متنی یا عددی شناخته می‌شوند. استفاده از مقیاس مناسب (مثلاً 1:50) به خوانایی کمک می‌کند.
• بازبینی و به‌روزرسانی: پس از تکمیل، مقطع باید توسط تیم‌های مختلف (معمار، مهندس سازه، مشاور فنی) بررسی و در صورت نیاز اصلاح شود.

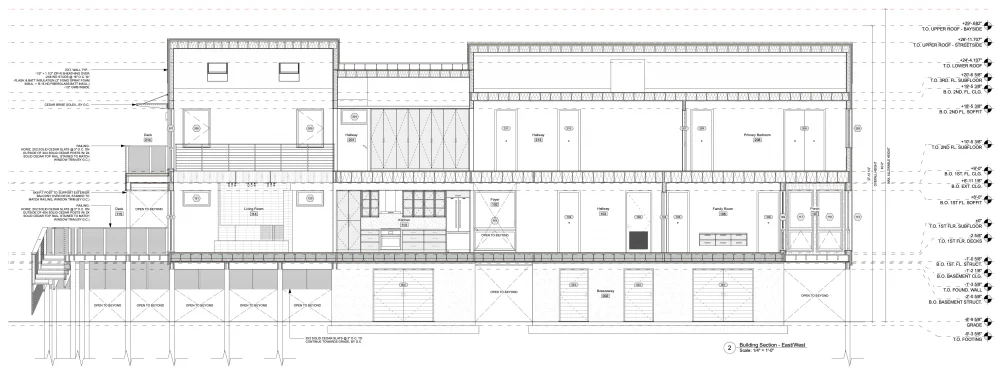

نقش نرم‌افزارهای BIM در طراحی مقاطع

با پیشرفت فناوری، نرم‌افزارهای مدل‌سازی اطلاعات ساختمان (BIM) نقش مهمی در تهیه مقاطع ایفا می‌کنند. این ابزارها نه تنها سرعت رسم را افزایش می‌دهند، بلکه امکان یکپارچه‌سازی اطلاعات بین رشته‌ها را فراهم می‌سازند.

در BIM، مقاطع به‌صورت خودکار از مدل سه‌بعدی استخراج می‌شوند. این ویژگی باعث می‌شود که هر تغییر در مدل اصلی به‌صورت لحظه‌ای در مقاطع بازتاب یابد، که در پروژه‌های بزرگ با تغییرات مکرر بسیار حیاتی است.

نکات کلیدی برای بهبود کیفیت مقاطع

برای اینکه مقاطع نه تنها زیبا بلکه کاربردی باشند، به نکات زیر توجه کنید:

• استفاده از لایه‌های رنگی: برای تفکیک واضح بین لایه‌های عایق، سازه و تزئینات می‌توانید از رنگ‌های متفاوت بهره ببرید.
• حفظ مقیاس ثابت: مقیاس باید در تمام صفحات یکسان باشد تا خوانندگان بتوانند به‌درستی ابعاد را مقایسه کنند.
• دقت در نمایش جزئیات کوچک: عناصر حساس مانند کلیدهای در، دستگیره‌ها یا جزئیات پنجره‌ها باید به‌صورت واضح و با نمادهای استاندارد نشان داده شوند.
• توضیح واضح برای هر لایه: استفاده از برچسب‌های متنی کوتاه ولی دقیق، به‌ویژه در بخش‌های پیچیده، باعث ارتقای فهم می‌شود.
• یکپارچگی با دیگر اسناد: مقاطع باید با پلان‌ها، نمایها و جزئیات دیگر هماهنگ باشد؛ در غیر این صورت احتمال بروز تضادهای اجرایی زیاد می‌شود.

خطاهای رایج و راه‌حل‌های پیشگیرانه

در حین تهیه مقاطع، برخی اشتباهات متداول می‌تواند به‌سختی برطرف شوند. در ادامه، مهم‌ترین این خطاها و راهکارهای جلوگیری از آن‌ها آورده شده است:

• عدم هماهنگی با پلان‌ها: گاهی مقاطع با پلان‌های اصلی هم‌راستا نیستند؛ برای جلوگیری از این مشکل، پس از هر تغییر در پلان، مقطع را بازبینی کنید.
• بی‌دقتی در نمایش لایه‌های عایق: نادیده گرفتن ضخامت یا ترتیب لایه‌های عایق می‌تواند منجر به خطاهای حرارتی شود. همیشه از داده‌های فنی معتبر استفاده کنید.
• استفاده از نمادهای نادرست: نمادهای استاندارد در هر کشور ممکن است متفاوت باشد؛ پیش از نهایی‌سازی مقطع، کتابچهٔ نمادهای محلی را مرور کنید.
• عدم توجه به جزئیات سازه‌ای: ستون‌ها یا تیرهای پنهان گاهی در مقطع نادیده می‌گیرند؛ برای جلوگیری از این‌گونه نقص، از مدل سه‌بعدی یا نماهای ساختاری استفاده کنید.
• بازیابی ناصحیح مقیاس: اگر مقیاس به‌درستی تنظیم نشود، خوانندگان ممکن است ابعاد را اشتباه تفسیر کنند؛ لذا مقیاس را در هر صفحه واضحاً ذکر کنید.

نتیجه‌گیری

مقطع (Section) به‌عنوان یک ابزار اساسی در زبان طراحی معماری، نقش کلیدی در انتقال اطلاعات دقیق بین تمام ذینفعان پروژه دارد. از انتخاب نقطهٔ برش مناسب تا استفاده از فناوری BIM برای استخراج خودکار، هر مرحله‌ای می‌تواند کیفیت نهایی مستندات فنی را به‌طور چشمگیری ارتقا دهد. با رعایت نکات فنی، استانداردهای نمادگذاری و استفاده هوشمندانه از ابزارهای دیجیتال، می‌توان مقاطع واضح، کارآمد و سازگار با سایر اسناد طراحی تولید کرد؛ امری که نه تنها به بهبود فرآیند ساخت کمک می‌کند، بلکه به‌منظور ارتقای استانداردهای معماری ایرانی، پایه‌ای مستحکم برای پروژه‌های آینده فراهم می‌سازد.
