Revit طراحی تأسیسات ساختمان با نرم‌افزار رویت MEP - طراحی بنا

طراحی تأسیسات ساختمان یکی از مراحل حیاتی در پروژه‌های ساختمانی است که تأثیر مستقیم بر کارایی، ایمنی و هزینه‌های نهایی دارد. با پیشرفت فناوری و ورود سیستم‌های مدل‌سازی اطلاعات ساختمان (BIM)، نرم‌افزارهای تخصصی مانند رویت MEP (Mechanical, Electrical, Plumbing) به ابزاری ضروری برای مهندسان تبدیل شده‌اند. این نرم‌افزارها امکان طراحی دقیق، هماهنگی بین رشته‌ها و کاهش خطاها را فراهم می‌کنند. در این مقاله، به بررسی نحوه طراحی تأسیسات ساختمان با استفاده از نرم‌افزار رویت MEP می‌پردازیم و نکات مهمی را که باید در این فرایند در نظر گرفت، توضیح می‌دهیم.

چرا طراحی تأسیسات با رویت MEP ضروری است؟

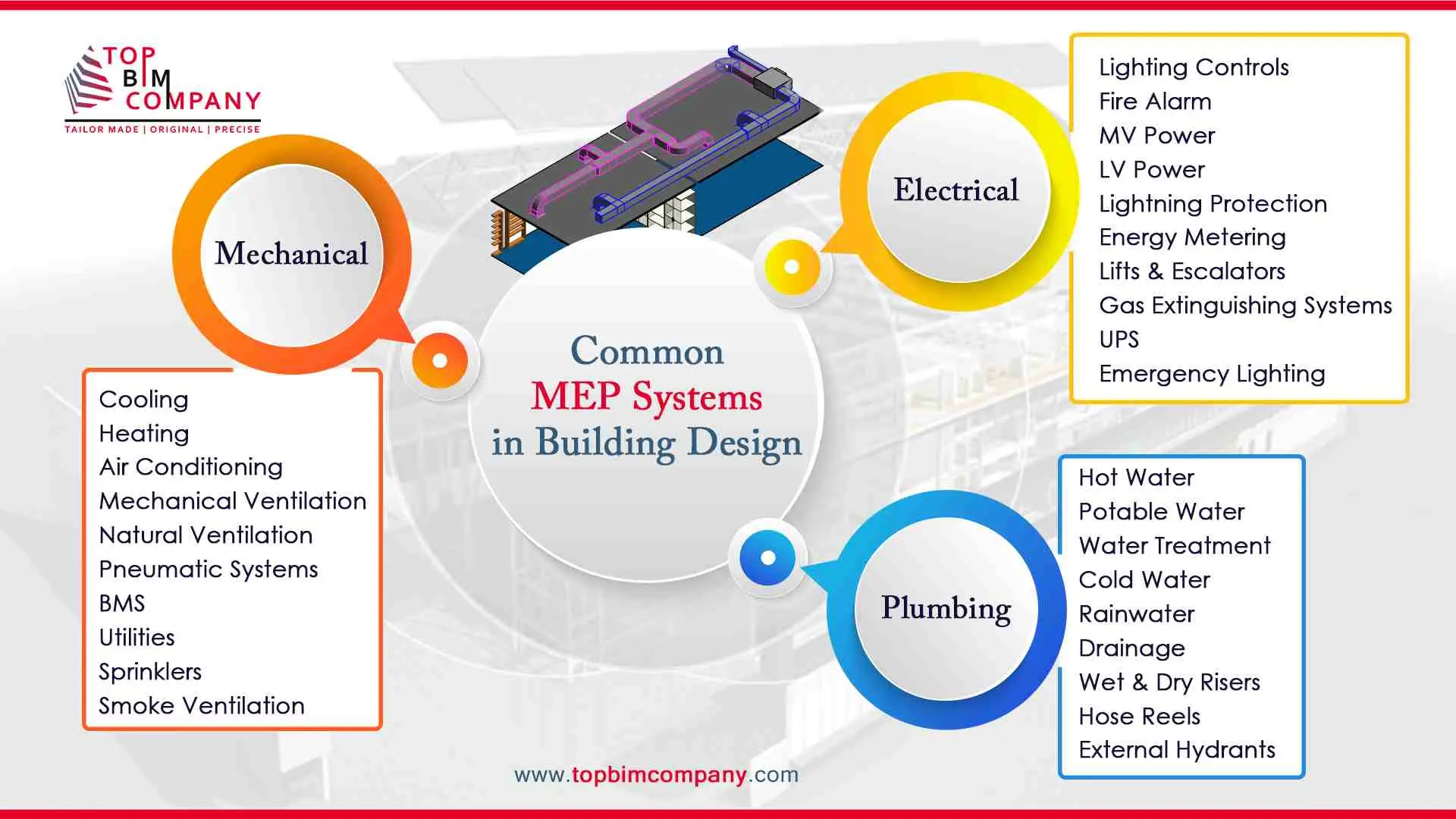

طراحی تأسیسات شامل سیستم‌های مکانیکی، الکتریکی و لوله‌کشی است که هر کدام نقش حیاتی در عملکرد ساختمان دارند. استفاده از رویت MEP مزایای متعددی دارد:

• دقت بالا: مدل‌سازی سه‌بعدی امکان بررسی دقیق تداخل‌ها و مشکلات احتمالی را قبل از اجرای فیزیکی فراهم می‌کند.
• هماهنگی بین رشته‌ها: با استفاده از یک مدل مشترک، مهندسان مکانیک، الکتریک و لوله‌کشی می‌توانند تغییرات را به صورت همزمان اعمال کنند و از تداخل‌های غیرضروری جلوگیری کنند.
• کاهش هزینه‌ها: شناسایی خطاها در مرحله طراحی به کاهش هزینه‌های اصلاحی در مراحل بعدی کمک می‌کند.
• مدیریت بهتر پروژه: امکان ایجاد گزارش‌های دقیق و برنامه‌ریزی زمان‌بندی بهتر را فراهم می‌آورد.

نرم‌افزار رویت MEP با ادغام این سیستم‌ها در یک محیط یکپارچه، فرآیند طراحی را ساده‌تر و کارآمدتر می‌کند. این نرم‌افزار امکان طراحی سیستم‌های گرمایش، سرمایش، تهویه، برق، لوله‌کشی آب و فاضلاب، گاز و سایر تأسیسات را فراهم می‌آورد.

مراحل طراحی تأسیسات با رویت MEP

طراحی تأسیسات با رویت MEP شامل چندین مرحله است که هر کدام نیاز به دقت و توجه ویژه دارند:

۱. تحلیل نیازها و مشخصات پروژه

قبل از شروع طراحی، باید نیازهای پروژه را تحلیل کرد. این شامل بررسی حجم ساختمان، تعداد طبقات، نوع استفاده (مسکونی، تجاری، صنعتی)، استانداردهای محلی و نیازهای کاربر است. برای مثال، یک ساختمان اداری نیاز به سیستم تهویه و سرمایش قوی‌تری دارد نسبت به یک آپارتمان مسکونی.

۲. مدل‌سازی اولیه تأسیسات

در این مرحله، مدل اولیه تأسیسات با توجه به نیازهای پروژه ایجاد می‌شود. این شامل:

• طراحی سیستم‌های مکانیکی مانند HVAC (گرمایش، سرمایش و تهویه)
• طراحی شبکه‌های الکتریکی شامل روشنایی، برق صنعتی و سیستم‌های کنترل
• طراحی لوله‌کشی آب، فاضلاب، گاز و سیستم‌های ضدحریق

نرم‌افزار رویت MEP امکان ایجاد مدل‌های سه‌بعدی دقیق را با استفاده از اجزای پیش‌فرض و استانداردهای صنعتی فراهم می‌کند. این مدل‌ها می‌توانند به صورت جداگانه یا در یک محیط یکپارچه طراحی شوند.

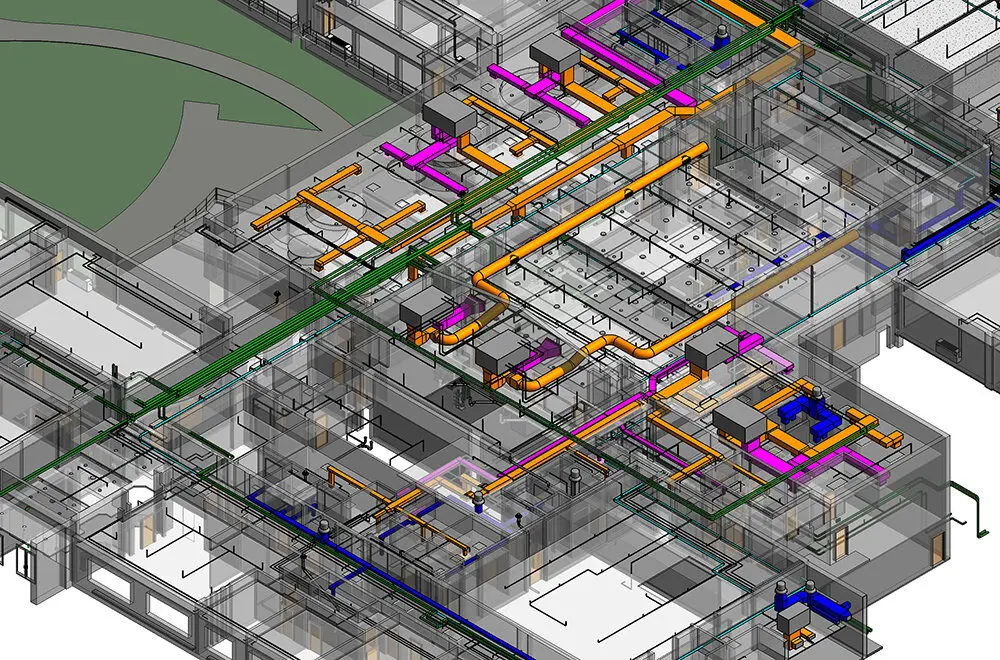

۳. هماهنگی بین رشته‌ها

یکی از مهم‌ترین مزایای استفاده از رویت MEP، امکان هماهنگی بین رشته‌های مختلف است. در این مرحله، مدل‌های مکانیک، الکتریک و لوله‌کشی با یکدیگر ادغام می‌شوند تا تداخل‌ها شناسایی و برطرف شوند. برای مثال، ممکن است یک لوله آب با یک کابل برق تداخل داشته باشد که باید قبل از اجرای فیزیکی حل شود.

نرم‌افزار رویت MEP با استفاده از ابزارهای تشخیص تداخل، این فرآیند را ساده می‌کند و امکان بررسی مدل در هر زاویه را فراهم می‌آورد.

۴. بررسی و اصلاح مدل

پس از ایجاد مدل اولیه و هماهنگی بین رشته‌ها، باید مدل را بررسی و اصلاحات لازم را اعمال کرد. این شامل:

• بررسی دقت ابعاد و موقعیت اجزا
• تحلیل عملکرد سیستم‌ها با استفاده از ابزارهای شبیه‌سازی
• بررسی مطابقت با استانداردهای ملی و بین‌المللی

ابزارهای شبیه‌سازی در رویت MEP امکان تحلیل عملکرد سیستم‌های HVAC، الکتریکی و لوله‌کشی را فراهم می‌آورد تا از کارایی و ایمنی آن‌ها اطمینان حاصل شود.

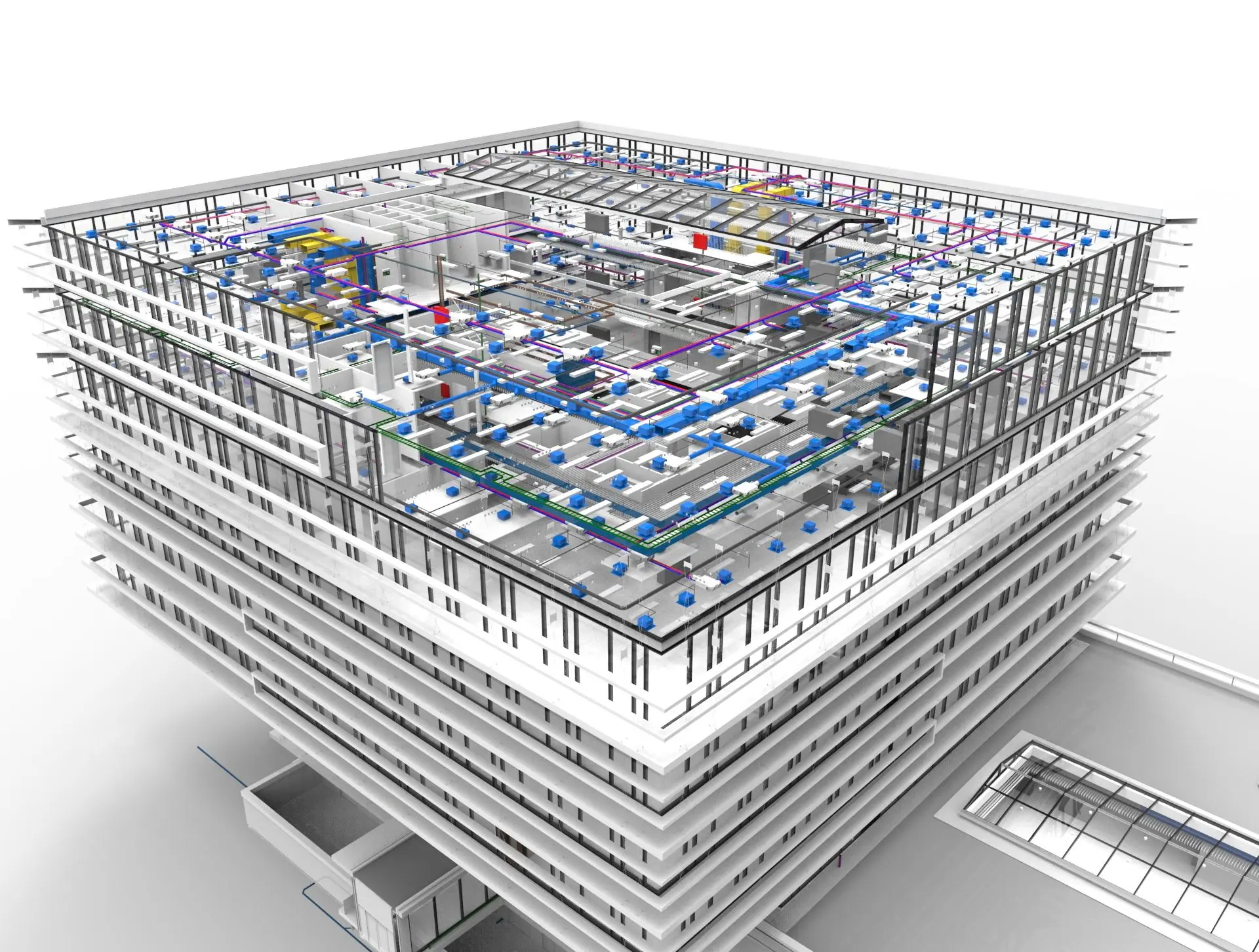

۵. تولید مستندات و خروجی‌های پروژه

در مرحله نهایی، باید مستندات لازم برای اجرای پروژه تولید شود. این شامل:

• پلان‌ها و برش‌های دو‌بعدی
• لیست‌های مواد و تجهیزات
• گزارش‌های هماهنگی و تداخل
• مدل‌های BIM برای استفاده در مراحل بعدی پروژه

نرم‌افزار رویت MEP امکان تولید این مستندات با دقت بالا و در فرمت‌های مختلف را فراهم می‌آورد.

نکات مهم در طراحی تأسیسات با رویت MEP

برای دستیابی به بهترین نتایج در طراحی تأسیسات با استفاده از رویت MEP، باید به نکات زیر توجه کرد:

• استفاده از استانداردها: رعایت استانداردهای ملی و بین‌المللی در طراحی تأسیسات ضروری است. برای مثال، استانداردهای ASHRAE برای سیستم‌های HVAC یا استانداردهای IEC برای سیستم‌های الکتریکی.
• دقت در مدل‌سازی: هر چه مدل دقیق‌تر باشد، احتمال خطا در مراحل بعدی کمتر خواهد بود. استفاده از اجزای استاندارد و به‌روز در رویت MEP می‌تواند دقت مدل را افزایش دهد.
• هماهنگی تیم: همکاری بین مهندسان مختلف و استفاده از یک مدل مشترک در رویت MEP، هماهنگی تیم را بهبود می‌بخشد و از تداخل‌ها جلوگیری می‌کند.
• به‌روزرسانی مداوم: نرم‌افزار رویت MEP به‌طور مداوم به‌روزرسانی می‌شود. استفاده از آخرین نسخه و آموزش‌های مرتبط می‌تواند کارایی طراحی را افزایش دهد.

همچنین، استفاده از ابزارهای جانبی مانند Navisworks برای بررسی دقیق‌تر تداخل‌ها و تحلیل مدل‌های بزرگ می‌تواند بسیار مفید باشد.

چالش‌های احتمالی و راهکارها

در طراحی تأسیسات با رویت MEP، ممکن است با چالش‌هایی مانند:

• تداخل بین سیستم‌ها که با استفاده از ابزارهای تشخیص تداخل در رویت MEP قابل حل است.
• عدم دقت در مدل‌سازی که با آموزش‌های تخصصی و استفاده از اجزای استاندارد قابل پیشگیری است.
• عدم هماهنگی بین تیم‌های مختلف که با استفاده از یک مدل مشترک و جلسات بررسی منظم حل می‌شود.

برای حل این چالش‌ها، استفاده از تجربه کارشناسان و بهره‌گیری از منابع آموزشی مرتبط بسیار مهم است.

نتیجه‌گیری

طراحی تأسیسات ساختمان با نرم‌افزار رویت MEP فرایندی پیچیده اما بسیار کارآمد است که با استفاده از مدل‌سازی سه‌بعدی و هماهنگی بین رشته‌ها، دقت و کارایی پروژه را افزایش می‌دهد. این نرم‌افزار امکان شناسایی خطاها در مراحل اولیه، کاهش هزینه‌ها و بهبود مدیریت پروژه را فراهم می‌آورد. برای موفقیت در این فرایند، رعایت استانداردها، دقت در مدل‌سازی و هماهنگی تیم بسیار مهم است.
