Presentation ارائه شیت‌های حرفه‌ای معماری - طراحی بنا

در دنیای معماری و طراحی ساختمان، ارائه شیت‌های حرفه‌ای یکی از مراحل حیاتی است که کیفیت نهایی پروژه را تعیین می‌کند. شیت‌های معماری به عنوان زبان ارتباطی بین معمار، مهندسان، کارفرما و تیم اجرایی عمل می‌کنند و هرگونه اشتباه یا عدم دقت در این مرحله می‌تواند منجر به مشکلات فنی، مالی و زمانی در مراحل بعدی ساخت‌وساز شود. اما چگونه می‌توان شیت‌هایی تهیه کرد که علاوه بر دقت فنی، از کیفیت بصری و سازماندهی مناسب نیز برخوردار باشند؟ در این مقاله به بررسی اصول و نکات کلیدی ارائه شیت‌های حرفه‌ای معماری می‌پردازیم تا بتوانید پروژه‌های خود را با بالاترین استانداردها به اجرا درآورید.

اهمیت شیت‌های معماری در پروژه‌های ساختمانی

شیت‌های معماری نقش اساسی در تبدیل ایده‌های طراحی به واقعیت دارند. این اسناد شامل نقشه‌های معماری، سازه، مکانیکال، الکتریکال و سایر تخصص‌ها هستند که هر کدام اطلاعات خاصی را در مورد ساختمان ارائه می‌دهند. یک شیت حرفه‌ای باید:

• دقیق و بدون ابهام باشد تا هیچ‌گونه سوءتفاهمی در مرحله اجرا ایجاد نشود.
• از استانداردهای ملی و بین‌المللی پیروی کند تا قابل اجرا و قابل کنترل باشد.
• به صورت سازماندهی شده و منطقی ارائه شود تا خواندن و استفاده از آن برای تیم‌های مختلف آسان باشد.
• از کیفیت بصری مناسب برخوردار باشد تا اطلاعات به صورت واضح و قابل فهم منتقل شوند.

در صورتی که شیت‌ها به درستی تهیه نشوند، ممکن است در مراحل اجرا با مشکلاتی مانند تغییرات غیرمنتظره، تأخیر در زمان‌بندی یا حتی نیاز به بازسازی بخش‌هایی از ساختمان مواجه شوید. بنابراین، توجه به جزئیات و رعایت اصول حرفه‌ای در تهیه شیت‌ها امری ضروری است.

اصول کلیدی در ارائه شیت‌های حرفه‌ای

برای تهیه شیت‌هایی که از کیفیت حرفه‌ای برخوردار باشند، باید به چند اصل کلی توجه کرد:

1. دقت فنی و یکپارچگی اطلاعات

هر شیت باید اطلاعات کامل و دقیقی در مورد بخش مربوطه ارائه دهد. برای مثال، در نقشه‌های معماری باید ابعاد دقیق، موقعیت درب‌ها و پنجره‌ها، نوع مصالح و جزئیات ساختاری به صورت واضح مشخص شوند. همچنین، باید اطمینان حاصل شود که تمام شیت‌ها با یکدیگر هماهنگ هستند و هیچ گونه تضادی بین آنها وجود ندارد.

استفاده از نرم‌افزارهای تخصصی مانند AutoCAD، Revit یا SketchUp می‌تواند در افزایش دقت و کاهش خطاهای انسانی کمک زیادی کند. این نرم‌افزارها امکان ایجاد مدل‌های سه‌بعدی و بررسی یکپارچگی شیت‌ها را فراهم می‌آورند.

2. رعایت استانداردها و مقررات

شیت‌های معماری باید با استانداردهای ملی و بین‌المللی مانند استانداردهای سازمان ملی استاندارد ایران (ISIRI) و مقررات محلی سازگار باشند. این استانداردها شامل مواردی مانند ابعاد استاندارد درب‌ها و پنجره‌ها، ارتفاعات مجاز، ضوابط آتش‌نشانی و دسترسی افراد با معلولیت می‌شوند.

همچنین، در برخی پروژه‌ها ممکن است نیاز به دریافت مجوزهای خاص از سازمان‌های نظارتی مانند سازمان مدیریت و برنامه‌ریزی یا شهرداری‌ها باشد. در این صورت، شیت‌ها باید به گونه‌ای تهیه شوند که بتوانند این مجوزها را دریافت کنند.

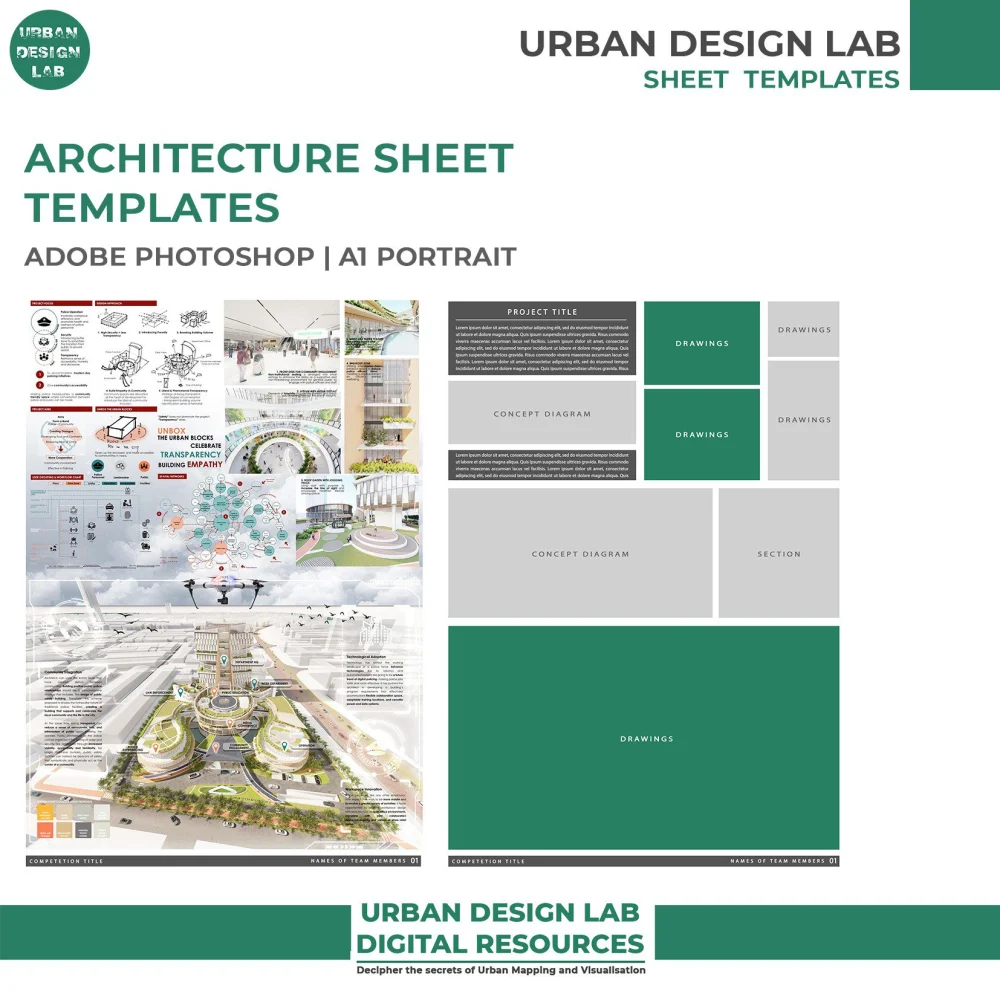

3. سازماندهی منطقی و قابل فهم

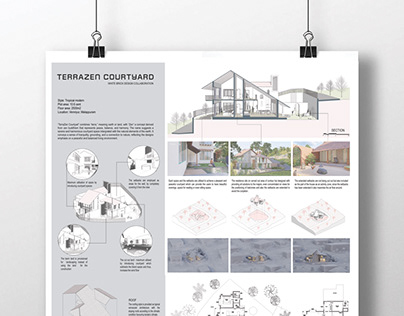

شیت‌ها باید به صورت منظم و منطقی سازماندهی شوند تا خواندن و استفاده از آنها برای تیم‌های مختلف آسان باشد. یک روش معمول این است که شیت‌ها بر اساس تخصص‌ها (معماری، سازه، مکانیکال، الکتریکال و غیره) و سپس بر اساس طبقات یا بخش‌های مختلف ساختمان مرتب شوند.

استفاده از فهرست‌های محتوا و شماره‌گذاری یکپارچه نیز می‌تواند در یافتن سریع اطلاعات مورد نیاز کمک کند. برای مثال، هر شیت می‌تواند با یک کد منحصر به فرد مانند “AR-01” برای نقشه معماری طبقه اول مشخص شود.

4. کیفیت بصری و خوانایی

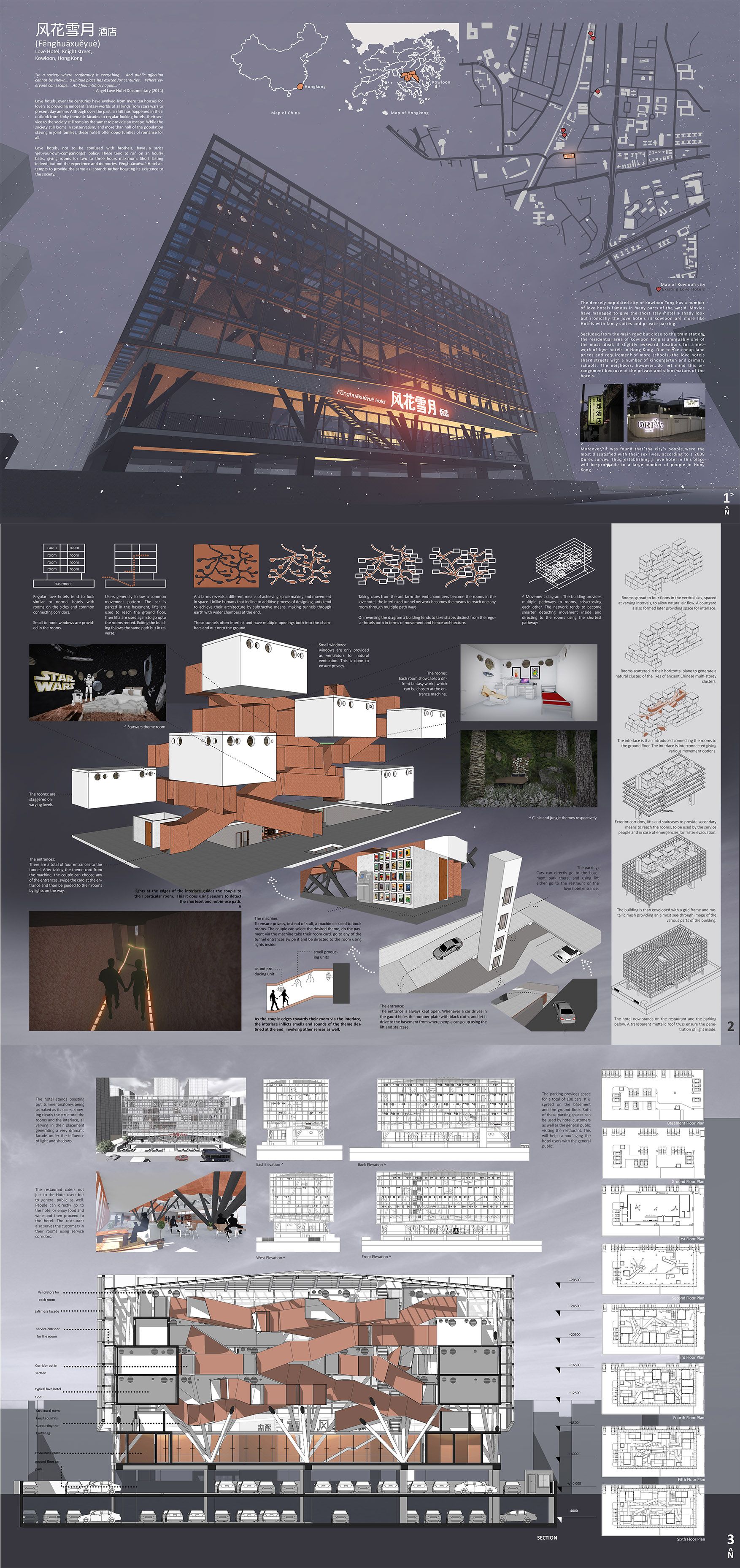

شیت‌های معماری باید از کیفیت بصری مناسب برخوردار باشند تا اطلاعات به صورت واضح و بدون نیاز به تفسیر اضافی منتقل شوند. این شامل استفاده از رنگ‌ها، خط‌ها و نمادهای استاندارد است.

برای مثال، در نقشه‌های معماری معمولاً از رنگ‌های مختلف برای نشان دادن دیوارها، پنجره‌ها، درب‌ها و سایر عناصر استفاده می‌شود. همچنین، استفاده از خط‌های با ضخامت‌های مختلف می‌تواند در نشان دادن عناصر اصلی و فرعی کمک کند. خوانایی متن نیز بسیار مهم است؛ بنابراین، باید از فونت‌های استاندارد و اندازه‌های مناسب برای متن استفاده کرد.

در برخی موارد، استفاده از تصاویر سه‌بعدی یا رندرینگ‌ها نیز می‌تواند در انتقال ایده‌های طراحی بهتر از نقشه‌های دو‌بعدی کمک کند. البته، این تصاویر باید به صورت مکمل و نه جایگزین شیت‌های فنی ارائه شوند.

نکات عملی برای ارائه شیت‌های حرفه‌ای

برای دستیابی به شیت‌های حرفه‌ای، علاوه بر اصول کلی، می‌توانید به نکات عملی زیر نیز توجه کنید:

• بررسی و بازبینی: هر شیت باید توسط افراد مختلفی بررسی و بازبینی شود تا از دقت و یکپارچگی آن اطمینان حاصل شود. این کار می‌تواند توسط خود معمار، مهندسان و حتی کارفرما انجام شود.
• استفاده از لایه‌بندی: در نرم‌افزارهای طراحی، استفاده از لایه‌بندی می‌تواند در سازماندهی اطلاعات و نمایش یا مخفی کردن عناصر مختلف کمک کند.
• به روزرسانی مداوم: شیت‌ها باید در طول پروژه به روزرسانی شوند تا تغییرات جدید در طراحی یا شرایط پروژه منعکس شوند.
• ارائه نسخه‌های الکترونیکی و چاپی: در بسیاری از پروژه‌ها، ارائه شیت‌ها در دو نسخه الکترونیکی (برای استفاده تیم‌های مختلف) و چاپی (برای بررسی فیزیکی) ضروری است.

همچنین، توجه به جزئیات کوچک مانند استفاده از واحدهای اندازه‌گیری یکسان، نمایش مقیاس‌های دقیق و ارائه توضیحات کامل برای هر عنصر می‌تواند در کیفیت نهایی شیت‌ها تأثیرگذار باشد.

چالش‌های رایج و راهکارهای حل آنها

در ارائه شیت‌های حرفه‌ای، ممکن است با چالش‌هایی مانند:

• تغییرات مداوم در طراحی که منجر به عدم هماهنگی شیت‌ها می‌شود.
• عدم دقت در انتقال اطلاعات از یک شیت به شیت دیگر.
• کمبود زمان برای تهیه شیت‌های کامل و دقیق.
• عدم آشنایی تیم اجرایی با استانداردهای ارائه شده در شیت‌ها.

برای حل این چالش‌ها، می‌توانید از راهکارهایی مانند:

• استفاده از نرم‌افزارهای مدیریت پروژه برای پیگیری تغییرات و به روزرسانی شیت‌ها.
• برگزاری جلسات هماهنگی بین تیم‌های مختلف برای بررسی و تأیید شیت‌ها.
• تخصیص زمان کافی برای تهیه شیت‌ها و عدم تعجیل در این مرحله.
• آموزش تیم اجرایی در مورد استانداردهای شیت‌ها و نحوه استفاده از آنها.

به یاد داشته باشید که ارائه شیت‌های حرفه‌ای یک فرآیند مداوم است که نیاز به دقت، سازماندهی و همکاری تیمی دارد. با رعایت اصول و نکات ذکر شده، می‌توانید شیت‌هایی تهیه کنید که نه تنها پروژه شما را به موفقیت برساند، بلکه تجربه کار با آنها را برای همه اعضای تیم آسان‌تر کند.
