لوله‌کشی تأسیسات یکی از مراحل حیاتی در طراحی و ساخت ساختمان است که نقش اساسی در عملکرد صحیح سیستم‌های آب، فاضلاب، گاز، گرمایش و سرمایش دارد. طراحی مسیر لوله‌کشی به عنوان یکی از بخش‌های تخصصی مهندسی تأسیسات، نیازمند دقت، دانش فنی و رعایت استانداردهای مربوطه است. در این مقاله، به بررسی اصول اساسی طراحی مسیر لوله‌کشی تأسیسات ساختمان، عوامل موثر بر آن و نکات مهمی که باید در این زمینه در نظر گرفته شود، می‌پردازیم.

اهمیت طراحی مسیر لوله‌کشی تأسیسات

طراحی صحیح مسیر لوله‌کشی تأثیر مستقیمی بر کارایی، ایمنی و هزینه‌های نگهداری ساختمان دارد. یک طراحی نامناسب می‌تواند منجر به مشکلاتی مانند نشت آب، کاهش فشار، انسداد لوله‌ها، افزایش مصرف انرژی و حتی خطرات ایمنی شود. از این رو، مهندسان تأسیسات باید با توجه به نیازهای پروژه، استانداردهای ملی و بین‌المللی و شرایط محیطی، مسیر لوله‌کشی را بهینه طراحی کنند.

در طراحی مسیر لوله‌کشی، باید به چندین عامل کلیدی توجه کرد:

• موقعیت و دسترسی به لوله‌ها برای تعمیر و نگهداری آسان
• حداکثر استفاده از فضا بدون ایجاد تداخل با سایر سیستم‌ها
• رعایت شیب مناسب برای جریان صحیح مایعات و گازها
• انتخاب مواد و ابعاد لوله‌ها با توجه به نوع سیال و فشار مورد نیاز
• پیش‌بینی مسیرهای جایگزین برای کاهش خطرات در صورت بروز مشکل

همچنین، طراحی مسیر لوله‌کشی باید با سایر سیستم‌های ساختمان مانند الکتریکی، مکانیکی و ساختاری هماهنگ باشد تا از تداخل‌ها و مشکلات احتمالی جلوگیری شود.

مراحل طراحی مسیر لوله‌کشی

طراحی مسیر لوله‌کشی تأسیسات ساختمان شامل چندین مرحله است که هر کدام دارای اهمیت خاصی هستند:

1. تحلیل نیازهای پروژه

در این مرحله، نیازهای سیستم‌های مختلف مانند آب آشامیدنی، فاضلاب، گاز، گرمایش و سرمایش بررسی می‌شود. همچنین، تعداد واحدهای مسکونی یا تجاری، حجم مصرف آب و گاز، و نیازهای گرمایشی و سرمایشی ساختمان تعیین می‌شود.

2. انتخاب مواد و ابعاد لوله‌ها

انتخاب مواد لوله‌کشی مانند پلی‌اتیلن (PE)، پلی‌وینیل کلراید (PVC)، مس، فولاد گالوانیز شده یا چدن داکتیل، به عوامل مختلفی مانند نوع سیال، فشار، دما و شرایط محیطی بستگی دارد. همچنین، ابعاد لوله‌ها باید با توجه به ظرفیت جریان و افت فشار طراحی شوند.

3. تعیین مسیرهای لوله‌کشی

در این مرحله، مسیرهای لوله‌کشی با توجه به نقشه‌های معماری و ساختاری ساختمان تعیین می‌شود. باید به این نکته توجه کرد که لوله‌ها به گونه‌ای طراحی شوند که دسترسی به آن‌ها برای تعمیر و نگهداری آسان باشد و همچنین از تداخل با سایر سیستم‌ها جلوگیری شود.

یکی از نکات مهم در طراحی مسیر لوله‌کشی، رعایت شیب مناسب است. برای مثال، لوله‌های فاضلاب باید شیب مناسبی داشته باشند تا جریان صحیح فاضلاب تضمین شود و از انسداد جلوگیری شود. شیب استاندارد برای لوله‌های فاضلاب معمولاً بین 1 تا 3 درصد است.

4. طراحی سیستم‌های پشتیبانی و اتصال

در این مرحله، سیستم‌های پشتیبانی مانند کنسول‌ها، براکت‌ها و پایه‌های لوله‌کشی طراحی می‌شوند. همچنین، طراحی اتصالات لوله‌ها، شیرآلات و تجهیزات مانند پمپ‌ها، فیلترها و شیرهای کنترل نیز انجام می‌شود.

5. بررسی و تأیید طراحی

پس از تکمیل طراحی، باید توسط مهندسان متخصص و با توجه به استانداردهای مربوطه بررسی و تأیید شود. این بررسی شامل بررسی تداخل‌ها، دسترسی‌ها، شیب‌ها و سایر پارامترهای فنی است.

نکات مهم در طراحی مسیر لوله‌کشی

برای طراحی یک مسیر لوله‌کشی مؤثر و کارآمد، باید به نکات زیر توجه ویژه‌ای داشت:

• رعایت استانداردها: طراحی مسیر لوله‌کشی باید با استانداردهای ملی و بین‌المللی مانند استانداردهای سازمان ملی استاندارد ایران (INSO) و استانداردهای بین‌المللی مانند ASME و ISO هماهنگ باشد.

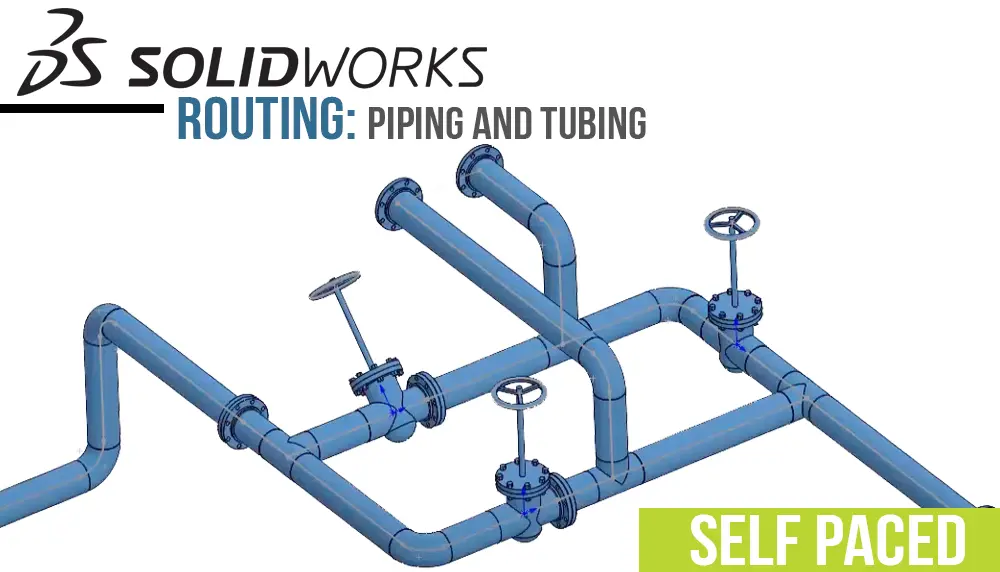

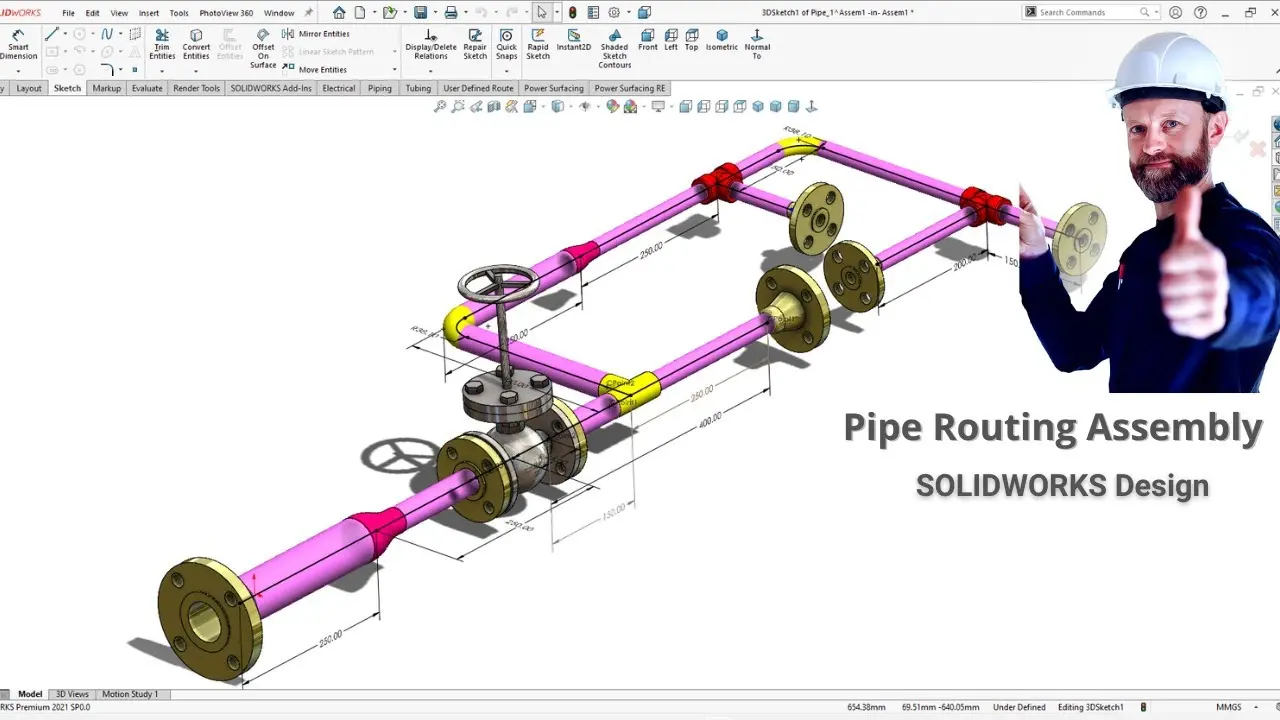

• استفاده از نرم‌افزارهای طراحی: استفاده از نرم‌افزارهای تخصصی مانند AutoCAD، Revit، یا نرم‌افزارهای مدل‌سازی سه‌بعدی می‌تواند در طراحی دقیق و کاهش خطاها کمک شایانی کند.
• پیش‌بینی فضا برای گسترش: در طراحی مسیر لوله‌کشی باید فضاهای کافی برای گسترش آینده سیستم‌ها در نظر گرفته شود.
• ارزیابی خطرات: باید خطرات احتمالی مانند نشت، انفجار یا آتش‌سوزی ارزیابی و راهکارهای پیشگیری طراحی شوند.
• همکاری با سایر مهندسان: طراحی مسیر لوله‌کشی باید با مهندسان معماری، ساختاری و الکتریکی هماهنگ باشد تا از تداخل‌ها جلوگیری شود.

یکی دیگر از نکات مهم، استفاده از مواد با کیفیت و مناسب برای شرایط محیطی است. برای مثال، در مناطق با آب و هوای سرد، باید از لوله‌هایی استفاده شود که مقاومت کافی در برابر یخ‌زدگی داشته باشند.

چالش‌های رایج در طراحی مسیر لوله‌کشی

در طراحی مسیر لوله‌کشی تأسیسات ساختمان، ممکن است با چالش‌هایی مانند:

• محدودیت فضا در ساختمان‌های کوچک یا با طراحی پیچیده
• تداخل مسیر لوله‌کشی با سایر سیستم‌ها مانند الکتریکی یا مکانیکی
• نیاز به طراحی مسیرهای طولانی در ساختمان‌های بزرگ
• رعایت مقررات محلی و استانداردهای ایمنی
• انتخاب مواد مناسب با توجه به شرایط محیطی و اقتصادی

برای حل این چالش‌ها، باید از روش‌های خلاقانه طراحی استفاده کرد و در صورت نیاز، با مشاوران تخصصی همکاری نمود.

نتیجه‌گیری

طراحی مسیر لوله‌کشی تأسیسات ساختمان یک فرآیند پیچیده و تخصصی است که نیازمند دانش فنی، دقت و رعایت استانداردها است. یک طراحی صحیح می‌تواند کارایی سیستم‌ها را افزایش داده و هزینه‌های نگهداری را کاهش دهد. برای کسب اطلاعات بیشتر در زمینه ساخت‌وساز و طراحی تأسیسات، می‌توانید به طراحی بنا مراجعه کنید.

در نهایت، باید توجه داشت که طراحی مسیر لوله‌کشی باید با رویکردی جامع و با در نظر گرفتن تمامی عوامل مؤثر انجام شود تا بتواند نیازهای ساختمان را به بهترین شکل ممکن برآورده کند.
