پنل طراحی تابلو برق ساختمان یکی از عناصر حیاتی در سیستم‌های الکتریکی است که نقش اساسی در توزیع، کنترل و حفاظت از جریان الکتریکی ایفا می‌کند. این تابلوها به عنوان قلب سیستم الکتریکی ساختمان عمل می‌کنند و از طریق طراحی صحیح و انتخاب تجهیزات مناسب، می‌توانند عملکرد ایمن و کارآمد شبکه برق را تضمین کنند. در این مقاله، به بررسی جزئیات طراحی تابلو برق، تجهیزات کنترلی مورد استفاده، اصول ایمنی و نکات مهم در این زمینه می‌پردازیم.

اهمیت طراحی صحیح تابلو برق

طراحی تابلو برق ساختمان نیازمند دقت و تخصص است، زیرا هر خطا یا نقص در طراحی می‌تواند منجر به مشکلات جدی از جمله آتش‌سوزی، خرابی تجهیزات یا قطع برق شود. در این بخش، به برخی از اصول کلی طراحی صحیح تابلو برق اشاره می‌کنیم:

• بررسی نیازهای الکتریکی: قبل از طراحی، باید نیازهای مصرف‌کننده‌های مختلف ساختمان مانند روشنایی، موتورهای الکتریکی، سیستم‌های گرمایشی و سرمایشی و سایر تجهیزات را به دقت تحلیل کرد. این بررسی شامل محاسبه بار الکتریکی کل ساختمان و تقسیم‌بندی آن بر اساس نیازهای مختلف است.
• انتخاب تجهیزات مناسب: انتخاب قطعات با کیفیت و مطابق با استانداردهای ملی و بین‌المللی از اهمیت ویژه‌ای برخوردار است. این تجهیزات شامل اتصالات، فیوزها، رله‌ها، کلیدهای اتوماتیک و سایر تجهیزات کنترلی می‌شوند.

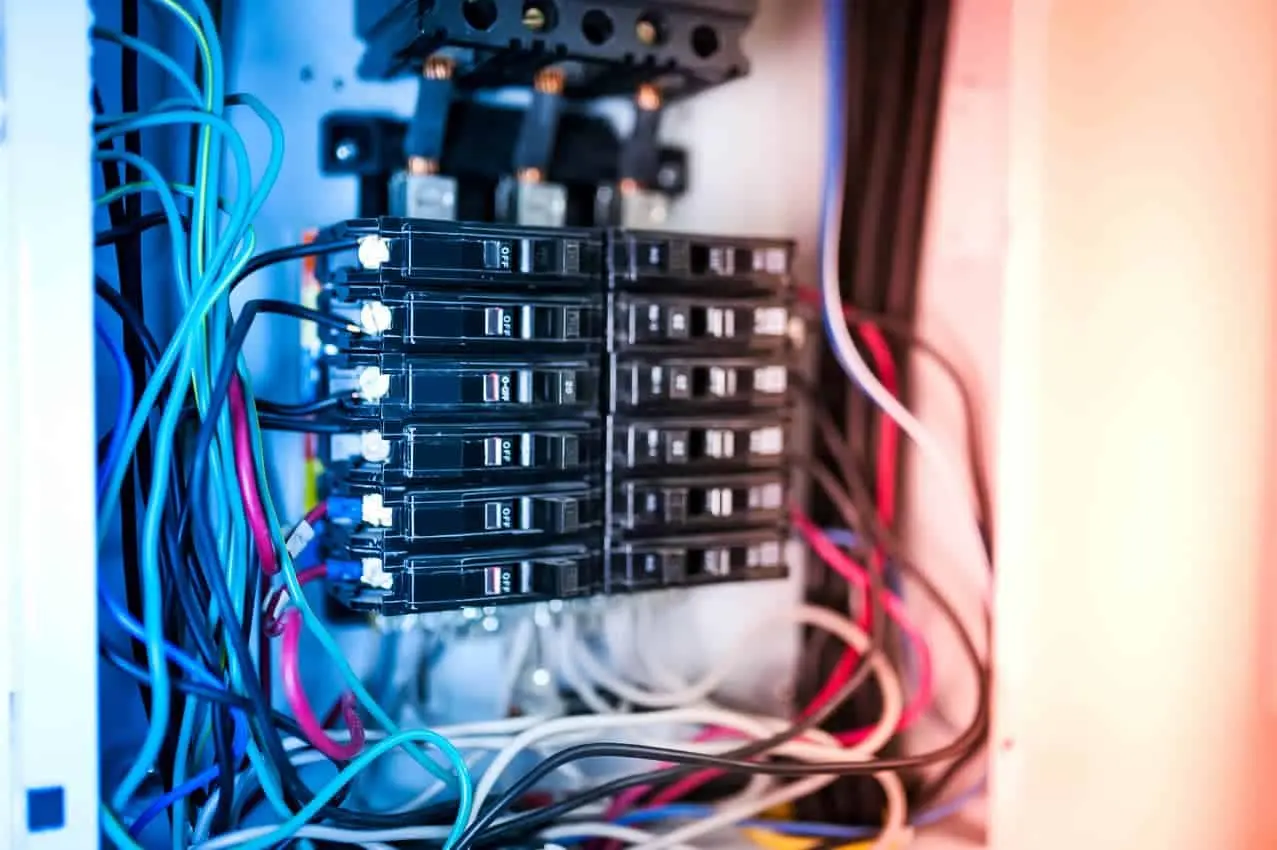

• طراحی سیستم زمین: سیستم زمین یکی از عوامل کلیدی در ایمنی تابلو برق است. طراحی صحیح زمین می‌تواند از خطرات الکتریکی مانند شوک الکتریکی و آسیب به تجهیزات جلوگیری کند.
• راه‌اندازی صحیح: تابلو برق باید به گونه‌ای طراحی شود که امکان دسترسی آسان برای نگهداری و تعمیرات وجود داشته باشد. همچنین، باید از نظر مکانیکی و الکتریکی پایدار باشد.

تجهیزات کنترلی در تابلو برق

تجهیزات کنترلی در تابلو برق نقش اساسی در مدیریت جریان الکتریکی و حفاظت از سیستم دارند. برخی از این تجهیزات عبارتند از:

• کلیدهای اتوماتیک (CB): این کلیدها در مواقعی که جریان بیش از حد مجاز عبور کند، مدار را قطع می‌کنند و از آسیب به سیستم جلوگیری می‌کنند.
• فیوزها: فیوزها نیز مانند کلیدهای اتوماتیک عمل می‌کنند، اما پس از کارکردن باید تعویض شوند.
• رله‌ها: رله‌ها برای کنترل مدارهای مختلف و فعال‌سازی یا غیر فعال‌سازی تجهیزات الکتریکی استفاده می‌شوند.

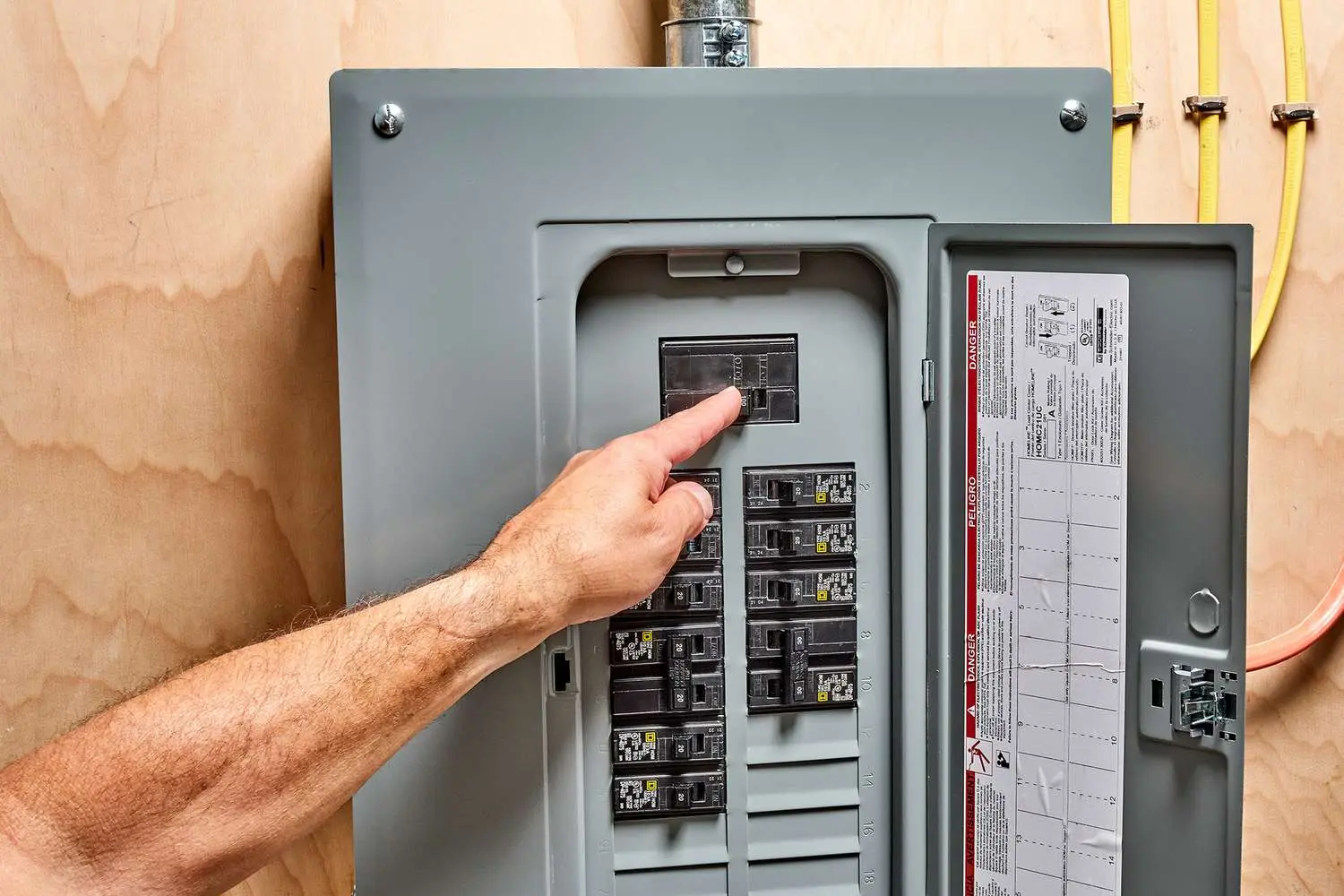

• اتصالات و کابل‌کشی: انتخاب کابل‌ها و اتصالات با توجه به بار الکتریکی و شرایط محیطی بسیار مهم است. کابل‌های با کیفیت و مناسب می‌توانند از خطرات مانند گرم شدن بیش از حد و آتش‌سوزی جلوگیری کنند.

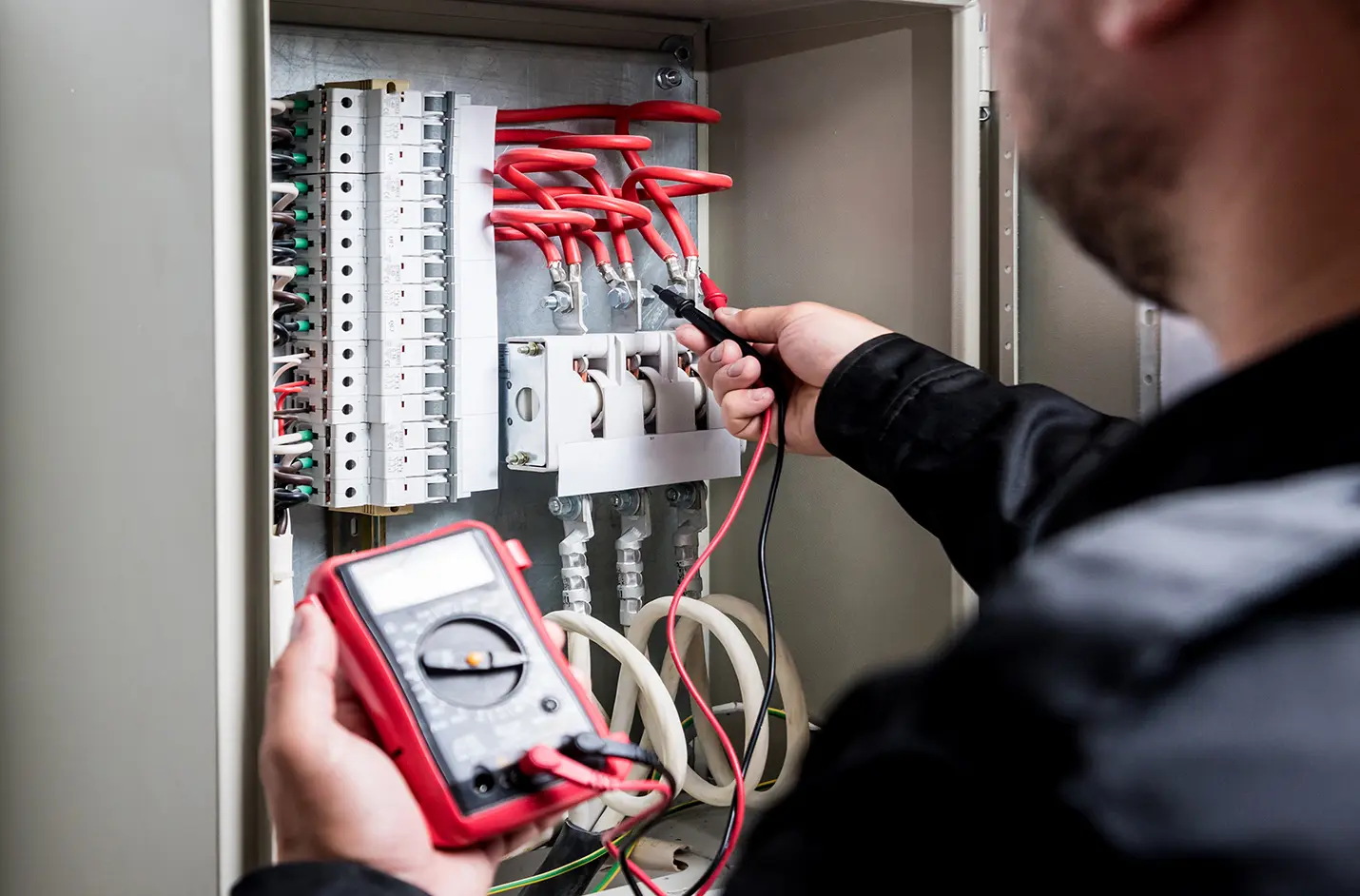

• پنل‌های اندازه‌گیری: این پنل‌ها شامل تجهیزاتی مانند ولت‌متر، آمپرمتر و وات‌متر هستند که برای اندازه‌گیری پارامترهای الکتریکی استفاده می‌شوند.

نکات ایمنی در طراحی و نصب تابلو برق

ایمنی در طراحی و نصب تابلو برق ساختمان از اهمیت بالایی برخوردار است. برخی از نکات مهم در این زمینه عبارتند از:

• استفاده از تجهیزات استاندارد: تمامی تجهیزات باید مطابق با استانداردهای ملی و بین‌المللی مانند استانداردهای IEC و ANSI انتخاب شوند.
• پایگاه و محافظت مکانیکی: تابلو برق باید در مکانی امن و دور از رطوبت، حرارت و مواد شیمیایی نصب شود. همچنین، باید دارای محافظت مکانیکی مناسب برای جلوگیری از آسیب‌های فیزیکی باشد.
• نظارت و نگهداری: تابلو برق باید به صورت دوره‌ای توسط متخصصان کنترل و نگهداری شود. این کار شامل بررسی اتصالات، تمیزکاری و تعویض قطعات فرسوده می‌شود.
• آموزش کارکنان: کارکنان و افراد مسئول باید در زمینه ایمنی الکتریکی آموزش دیده باشند تا در صورت بروز مشکل، بتوانند به درستی عمل کنند.

مراحل طراحی تابلو برق

طراحی تابلو برق شامل چندین مرحله است که هر کدام نیاز به دقت و تخصص دارند:

• تحلیل نیازهای الکتریکی: در این مرحله، نیازهای مصرف‌کننده‌های مختلف ساختمان بررسی و بار الکتریکی کل محاسبه می‌شود.
• انتخاب تجهیزات: بر اساس نیازهای محاسبه شده، تجهیزات مناسب مانند کلیدهای اتوماتیک، فیوزها، رله‌ها و کابل‌ها انتخاب می‌شوند.
• طراحی مدار: مدار الکتریکی با توجه به نیازهای مصرف‌کننده‌ها طراحی می‌شود. این شامل تقسیم‌بندی مدارها، انتخاب مقاطع کابل و طراحی سیستم زمین است.
• نصب و راه‌اندازی: پس از طراحی، تابلو برق نصب و راه‌اندازی می‌شود. در این مرحله، تمامی اتصالات و تجهیزات به دقت بررسی می‌شوند.
• آزمایش و کنترل: پس از نصب، تابلو برق تحت آزمایش‌های مختلف قرار می‌گیرد تا از عملکرد صحیح آن اطمینان حاصل شود.

چالش‌های رایج در طراحی تابلو برق

در طراحی تابلو برق ساختمان ممکن است با چالش‌هایی مواجه شد که باید به درستی مدیریت شوند. برخی از این چالش‌ها شامل:

• نوسان بار: تغییرات بار الکتریکی در طول زمان می‌تواند نیاز به طراحی مجدد تابلو برق را ایجاد کند.
• محدودیت‌های مکانی: محدودیت‌های فضا و مکان نصب تابلو برق ممکن است باعث شود که طراحی به چالش برخورد.
• استانداردهای مختلف: رعایت چندین استاندارد ملی و بین‌المللی ممکن است در برخی موارد پیچیده باشد.
• کیفیت تجهیزات: استفاده از تجهیزات با کیفیت پایین می‌تواند منجر به مشکلاتی مانند خرابی‌های مکرر و خطرات ایمنی شود.

برای حل این چالش‌ها، مشاوره با متخصصان و استفاده از نرم‌افزارهای طراحی پیشرفته می‌تواند بسیار کمک‌کننده باشد. همچنین، مطالعه مقالات تخصصی و به‌روز در زمینه ساخت‌وساز می‌تواند به شما کمک کند تا با بهترین روش‌ها و تکنیک‌ها آشنا شوید. برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به طراحی بنا مراجعه کنید.

در پایان، طراحی تابلو برق ساختمان نیازمند دانش فنی، دقت و رعایت اصول ایمنی است. با توجه به نکات ارائه شده و استفاده از تجهیزات و روش‌های مناسب، می‌توانید یک سیستم الکتریکی ایمن و کارآمد برای ساختمان خود طراحی کنید.
