طراحی شبکه کامپیوتری در ساختمان‌ها یکی از مراحل حیاتی در ساخت‌وساز و تجهیز فضاهای مدرن است که نقش اساسی در عملکرد، امنیت و ارتباطات داخلی و خارجی ساختمان ایفا می‌کند. امروزه، حتی ساختمان‌های مسکونی کوچک نیز به شبکه‌های کامپیوتری پیشرفته نیاز دارند تا بتوانند از خدمات اینترنت، ارتباطات داخلی، سیستم‌های هوشمند و تجهیزات دیجیتال بهره‌مند شوند. در این مقاله، به بررسی اصول اساسی طراحی شبکه کامپیوتری در ساختمان‌ها، نیازهای مختلف فضاها، تجهیزات مورد نیاز و نکات مهمی که باید در نظر گرفته شوند، می‌پردازیم.

چرا طراحی شبکه کامپیوتری در ساختمان مهم است؟

ساختمان‌های امروزی بدون شبکه کامپیوتری کامل و کارآمد، نمی‌توانند نیازهای کاربران را برآورده کنند. طراحی شبکه مناسب نه تنها سرعت و پایداری ارتباطات را تضمین می‌کند، بلکه امنیت اطلاعات، مدیریت منابع و حتی بهره‌وری انرژی را نیز تحت تأثیر قرار می‌دهد. برای مثال:

• در ساختمان‌های اداری، شبکه باید بتواند ارتباطات بین کارکنان، دسترسی به سیستم‌های داخلی و ارتباط با خارج از سازمان را پشتیبانی کند.
• در ساختمان‌های مسکونی، شبکه باید امکان دسترسی به اینترنت با سرعت بالا، پشتیبانی از دستگاه‌های هوشمند و امنیت اطلاعات را فراهم آورد.
• در مراکز تجاری و هتل‌ها، شبکه باید بتواند تعداد زیادی کاربر را با کیفیت بالا پشتیبانی کند و از افت عملکرد در ساعات پرتردد جلوگیری کند.
• در ساختمان‌های صنعتی، شبکه باید بتواند دستگاه‌های اتوماسیون، سیستم‌های نظارت و ارتباطات اضطراری را مدیریت کند.

به همین دلیل، طراحی شبکه باید با دقت و بر اساس نیازهای خاص هر ساختمان انجام شود. این طراحی شامل انتخاب تجهیزات مناسب، تعیین توپولوژی شبکه، مدیریت باند پهنای باند، امنیت شبکه و همچنین امکانات آینده‌نگر برای توسعه است.

مراحل طراحی شبکه کامپیوتری در ساختمان

طراحی شبکه کامپیوتری یک فرآیند چند مرحله‌ای است که باید با تحلیل دقیق نیازها آغاز شود. مراحل کلی این طراحی عبارتند از:

۱. تحلیل نیازها و مشخصات فنی

در این مرحله، نیازهای کاربردی و فنی ساختمان مشخص می‌شوند. این شامل:

• تعداد کاربران و دستگاه‌های متصل به شبکه (کامپیوترها، لپ‌تاپ‌ها، تلفن‌های هوشمند، دستگاه‌های IoT و غیره).
• نیاز به پهنای باند و سرعت اینترنت (برای مثال، آیا نیاز به سرعت ۱ گیگابیت یا بیشتر است؟).
• توزیع فیزیکی کاربران در ساختمان و نیاز به دسترسی بی‌سیم (Wi-Fi) یا کابلی.
• نیازهای امنیتی مانند کنترل دسترسی، جداسازی شبکه‌ها و محافظت در برابر حملات سایبری.
• نیازهای آینده‌نگر مانند امکان اضافه کردن دستگاه‌های جدید یا گسترش شبکه در آینده.

۲. انتخاب توپولوژی شبکه

توپولوژی شبکه تعیین می‌کند که چگونه دستگاه‌ها به یکدیگر متصل می‌شوند. توپولوژی‌های رایج شامل:

• توپولوژی ستاره‌ای (Star): در این توپولوژی، همه دستگاه‌ها به یک سوئیچ مرکزی متصل می‌شوند. این توپولوژی ساده و قابل مدیریت است و برای ساختمان‌های کوچک و متوسط مناسب است.
• توپولوژی مش (Mesh): در توپولوژی مش، دستگاه‌ها به صورت مستقیم یا غیرمستقیم به یکدیگر متصل می‌شوند. این توپولوژی برای شبکه‌های بی‌سیم و ساختمان‌های بزرگ با نیاز به redundansi مناسب است.
• توپولوژی حلقوی (Ring): در این توپولوژی، دستگاه‌ها به صورت حلقه‌ای به یکدیگر متصل می‌شوند. این توپولوژی کمتر رایج است و بیشتر در شبکه‌های خاص استفاده می‌شود.
• توپولوژی هیبریدی: ترکیبی از توپولوژی‌های مختلف که بر اساس نیازهای خاص طراحی می‌شود.

انتخاب توپولوژی مناسب بستگی به اندازه ساختمان، تعداد کاربران، نیاز به redundansi و بودجه دارد.

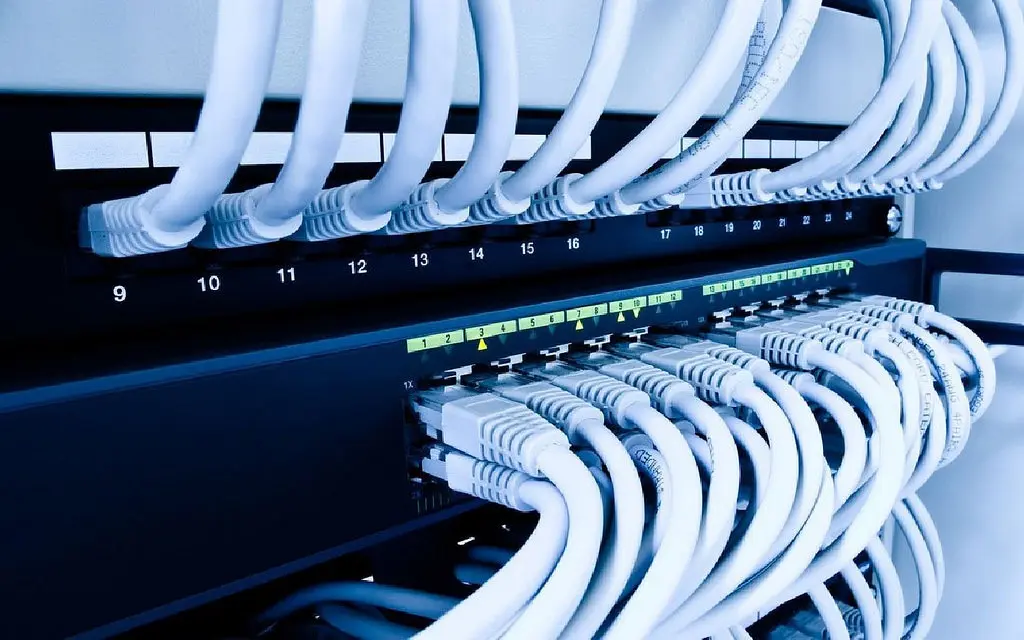

۳. انتخاب تجهیزات شبکه

تجهیزات شبکه شامل سوئیچ‌ها، روترها، کابل‌ها، آنتن‌ها، فایروال‌ها و سایر تجهیزات مرتبط است. انتخاب تجهیزات باید بر اساس:

• پهنای باند مورد نیاز.
• کیفیت و سرعت تجهیزات.
• امکانات امنیتی.
• سازگاری با استانداردهای موجود.
• بودجه و امکانات نگهداری.

برای مثال، در ساختمان‌های بزرگ، استفاده از سوئیچ‌های لایه ۳ (Layer 3) برای مدیریت ترافیک شبکه و روترهای قدرتمند برای اتصال به اینترنت خارجی ضروری است.

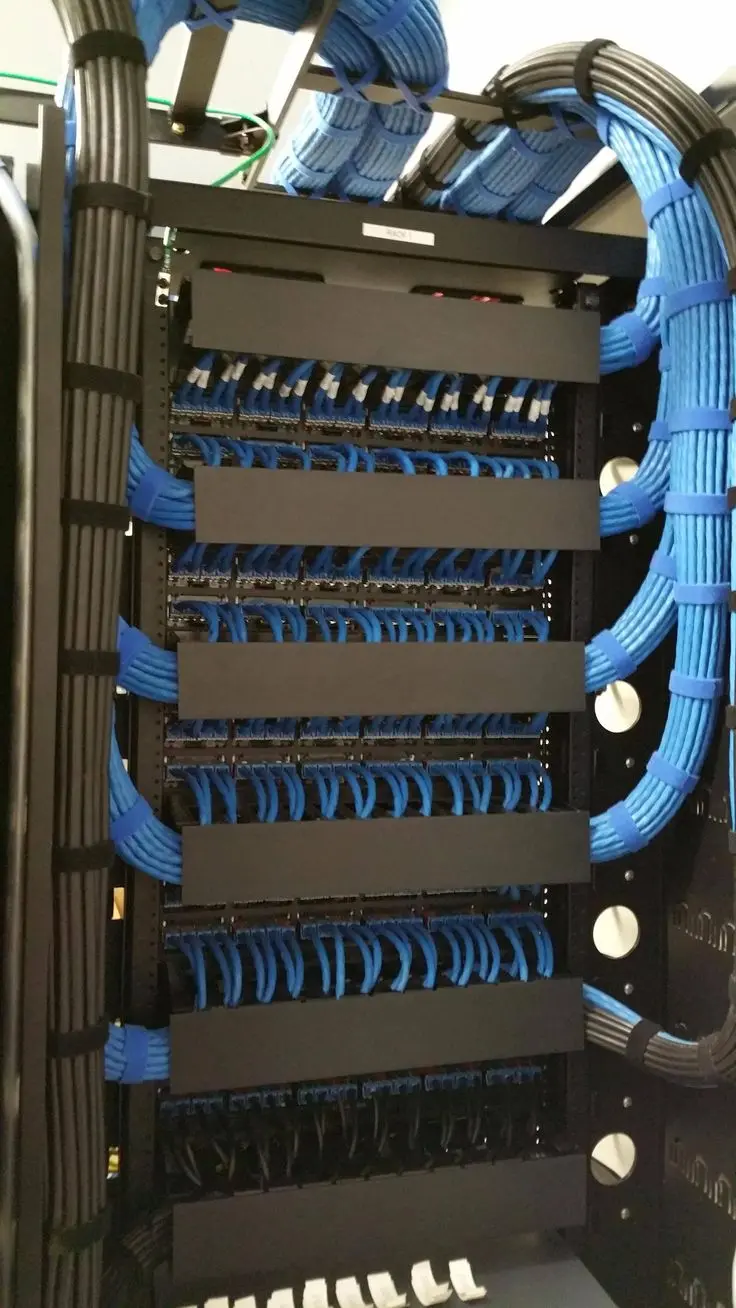

۴. طراحی کابل‌کشی و ساختار فیزیکی

کابل‌کشی یکی از مهم‌ترین مراحل طراحی شبکه است. کابل‌ها باید به گونه‌ای طراحی شوند که:

• دسترسی آسان به همه نقاط ساختمان داشته باشند.
• از تداخل الکترومغناطیسی و آسیب‌های فیزیکی محافظت شوند.
• پتانسیل توسعه در آینده را داشته باشند.
• با استانداردهای موجود مانند TIA/EIA-568 و ISO/IEC 11801 سازگار باشند.

در این مرحله، مسیر کابل‌کشی، نوع کابل‌ها (مانند کابل UTP، FTP یا فیبر نوری) و مکان قرارگیری جک‌ها و پچ پنل‌ها تعیین می‌شود. همچنین، استفاده از کانال‌های کابل‌کشی مناسب برای سازماندهی و محافظت از کابل‌ها ضروری است.

۵. طراحی شبکه بی‌سیم (Wi-Fi)

در بسیاری از ساختمان‌ها، شبکه بی‌سیم برای دسترسی آسان کاربران به اینترنت استفاده می‌شود. طراحی شبکه Wi-Fi باید شامل:

• انتخاب فرکانس مناسب (۲.۴ گیگاهرتز یا ۵ گیگاهرتز).
• توزیع آنتن‌ها و روترهای بی‌سیم برای پوشش کامل ساختمان.
• تنظیم کانال‌ها و قدرت سیگنال برای کاهش تداخل.
• امکانات امنیتی مانند WPA3 برای محافظت در برابر دسترسی غیرمجاز.

در ساختمان‌های بزرگ، ممکن است نیاز به استفاده از سیستم‌های Mesh Wi-Fi یا استفاده از Access Point‌های چندگانه برای پوشش کامل داشته باشید.

۶. طراحی امنیت شبکه

امنیت شبکه یکی از مهم‌ترین جنبه‌های طراحی است. برخی از اقدامات ضروری شامل:

• استفاده از فایروال‌ها برای فیلتر کردن ترافیک غیرمجاز.
• جداسازی شبکه‌ها برای جلوگیری از دسترسی غیرمجاز بین بخش‌های مختلف ساختمان.
• استفاده از VPN برای ارتباطات امن با خارج از ساختمان.
• بازدیدهای منظم برای شناسایی و برطرف کردن آسیب‌پذیری‌ها.
• استفاده از سیستم‌های تشخیص نفوذ (IDS) و جلوگیری از نفوذ (IPS).

در ساختمان‌های حساس مانند بیمارستان‌ها یا مراکز دولتی، نیاز به لایه‌های امنیتی بیشتری وجود دارد.

۷. تست و راه‌اندازی

پس از طراحی و نصب تجهیزات، تست شبکه برای اطمینان از عملکرد صحیح ضروری است. این تست‌ها شامل:

• تست سرعت و پهنای باند.
• تست اتصال بین دستگاه‌ها.
• تست امنیت شبکه.
• تست عملکرد شبکه بی‌سیم.
• تست redundansi و بازیابی در صورت خرابی.

در این مرحله، مشکلات احتمالی شناسایی و برطرف می‌شوند و شبکه برای استفاده نهایی آماده می‌شود.

نکات مهم در طراحی شبکه کامپیوتری ساختمان

در طراحی شبکه کامپیوتری ساختمان، باید به نکات زیر توجه ویژه‌ای داشت:

• پیش‌بینی نیازهای آینده: طراحی شبکه باید به گونه‌ای باشد که بتواند در آینده با اضافه شدن دستگاه‌های جدید یا گسترش ساختمان، بدون نیاز به تغییرات اساسی، توسعه یابد.
• استفاده از استانداردهای بین‌المللی: رعایت استانداردهای مانند ISO، TIA/EIA و ITU برای اطمینان از کیفیت و سازگاری تجهیزات ضروری است.
• مدیریت انرژی: استفاده از تجهیزات با مصرف انرژی پایین و سیستم‌های مدیریت انرژی برای کاهش هزینه‌ها و تأثیرات زیست‌محیطی.
• پشتیبانی و نگهداری: طراحی شبکه باید به گونه‌ای باشد که امکان نگهداری و تعمیرات آسان وجود داشته باشد. این شامل دسترسی به تجهیزات، مستندسازی و آموزش کارکنان است.
• ارتباط با سایر سیستم‌ها: شبکه باید بتواند با سیستم‌های دیگر مانند سیستم‌های HVAC، سیستم‌های نظارت و کنترل دسترسی (ACS) و سیستم‌های هوشمند ساختمان (BMS) ادغام شود.

برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز و طراحی شبکه در ساختمان‌ها می‌توانید به طراحی بنا مراجعه کنید.

چالش‌های رایج در طراحی شبکه ساختمان و راه‌حل‌ها

در طراحی شبکه کامپیوتری ساختمان، ممکن است با چالش‌هایی مانند:

• تداخل سیگنال‌ها: در ساختمان‌های با تعداد زیادی دستگاه بی‌سیم، تداخل سیگنال‌ها می‌تواند باعث افت کیفیت شود. راه‌حل شامل استفاده از کانال‌های مختلف، تنظیم قدرت سیگنال و استفاده از سیستم‌های Mesh است.
• پهنای باند ناکافی: اگر پهنای باند شبکه برای تعداد کاربران یا دستگاه‌های متصل کافی نباشد، سرعت اینترنت کاهش می‌یابد. راه‌حل شامل افزایش پهنای باند اینترنت، استفاده از تجهیزات با ظرفیت بالاتر و بهینه‌سازی ترافیک شبکه است.
• امنیت شبکه: شبکه‌های بدون امنیت مناسب در معرض حملات سایبری هستند. راه‌حل شامل استفاده از فایروال‌ها، سیستم‌های تشخیص نفوذ، رمزگذاری داده‌ها و آموزش کاربران برای شناسایی تهدیدات است.
• کابل‌کشی نامناسب: کابل‌کشی نامناسب می‌تواند باعث افت کیفیت سیگنال و مشکلات در عملکرد شبکه شود. راه‌حل شامل طراحی دقیق مسیر کابل‌کشی، استفاده از کابل‌های با کیفیت و محافظت از کابل‌ها در برابر آسیب‌های فیزیکی است.
• مدیریت شبکه: مدیریت شبکه‌های بزرگ و پیچیده می‌تواند دشوار باشد. راه‌حل شامل استفاده از نرم‌افزارهای مدیریت شبکه (NMS)، مستندسازی و آموزش کارکنان برای مدیریت شبکه است.

با توجه به این چالش‌ها و راه‌حل‌های مربوطه، طراحی شبکه باید با دقت و با در نظر گرفتن نیازهای خاص هر ساختمان انجام شود.

نتیجه‌گیری

طراحی شبکه کامپیوتری در ساختمان‌ها یک فرآیند پیچیده و تخصصی است که نیاز به تحلیل دقیق نیازها، انتخاب تجهیزات مناسب، طراحی توپولوژی و کابل‌کشی، و همچنین تأکید بر امنیت و توسعه‌پذیری دارد. یک شبکه کامپیوتری خوب طراحی شده نه تنها عملکرد ساختمان را بهبود می‌بخشد، بلکه امنیت اطلاعات، ارتباطات و بهره‌وری را نیز تضمین می‌کند.

در نهایت، برای دستیابی به بهترین نتایج، مشاوره با متخصصان شبکه و استفاده از تجهیزات با کیفیت ضروری است. با توجه به پیشرفت‌های روزافزون در فناوری شبکه، طراحی شبکه باید به گونه‌ای باشد که بتواند با تغییرات آینده سازگار باشد و نیازهای کاربران را به بهترین شکل ممکن برآورده کند.
