Metric مقیاس متریک در نقشه‌های ساختمانی - طراحی بنا

در دنیای پیشرفتهٔ معماری و مهندسی عمران، دقت در نمایش ابعاد و نسبت‌های فنی نقشه‌های ساختمانی از اهمیت بیش‌از‌حدی برخوردار است. استفاده از مقیاس متریک، به‌ویژه در پروژه‌های بزرگ و پیچیده، نه تنها موجب تسهیل در ارتباط میان طراحان و پیمانکاران می‌شود، بلکه خطای انسانی در تبدیل واحدها را به‌طور قابل‌توجهی کاهش می‌دهد.

مفهوم مقیاس متریک در نقشه‌های ساختمانی

مقیاس متریک به‌معنای نمایش ابعاد واقعی ساختمان‌ها بر پایهٔ واحدهای سیستم بین‌المللی یکا (SI) است؛ به‌عبارت دیگر، هر خط یا نقطهٔ روی نقشه با استفاده از میلی‌متر، سانتی‌متر یا متر بیان می‌شود. این رویکرد در مقایسه با مقیاس‌های سنتی که غالباً بر پایهٔ اینچ و فوت بوده‌اند، مزیت‌های فنی و عملی متعددی دارد. برای مثال، در یک نقشهٔ ۱:۵۰ که هر ۱ سانتی‌متر بر روی نقشه معادل ۵۰ سانتی‌متر در واقعیت است، مهندسان می‌توانند به‌سرعت محاسبهٔ طول‌ و عرض‌ ساختارها را انجام دهند، بدون این‌که به‌دست‌نوشتهٔ تبدیل‌های پیچیدهٔ اینچ‑به‑میلی‌متر متکی شوند.

مزایای استفاده از مقیاس متریک

دقت بالاتر در محاسبه‌ها؛ تبدیل‌های متریک به‌صورت ساده و منسجم انجام می‌شوند و خطای ناشی از گرد کردن عددها به‌حداقل می‌رسد. سازگاری با نرم‌افزارهای مدرن؛ اکثر برنامه‌های CAD و BIM به‌صورت پیش‌فرض از واحدهای متریک پشتیبانی می‌کنند، که این امر باعث می‌شود اطلاعات به‌سرعت بین تیم‌های مختلف به‌اشتراک گذاشته شود. کاهش هزینه‌های پروژه؛ با حذف نیاز به تبدیل‌های متعدد، زمان صرف‌شده برای بررسی دقیق نقشه‌ها کاهش می‌یابد و احتمال بروز خطاهای ساختمانی که می‌توانند هزینه‌بر باشند، کمتر می‌شود.

بهبود ارتباط بین تخصص‌ها

در پروژه‌های چند‌تخصصی، معماران، مهندسان سازه و پیمانکاران هر کدام ممکن است از زبان فنی متفاوتی استفاده کنند. مقیاس متریک به‌عنوان یک زبان مشترک، امکان تبادل اطلاعات دقیق را فراهم می‌آورد و از بروز سوءتفاهم‌های پرهزینه جلوگیری می‌کند.

نحوهٔ تبدیل واحدها در طرح‌های ساختمانی

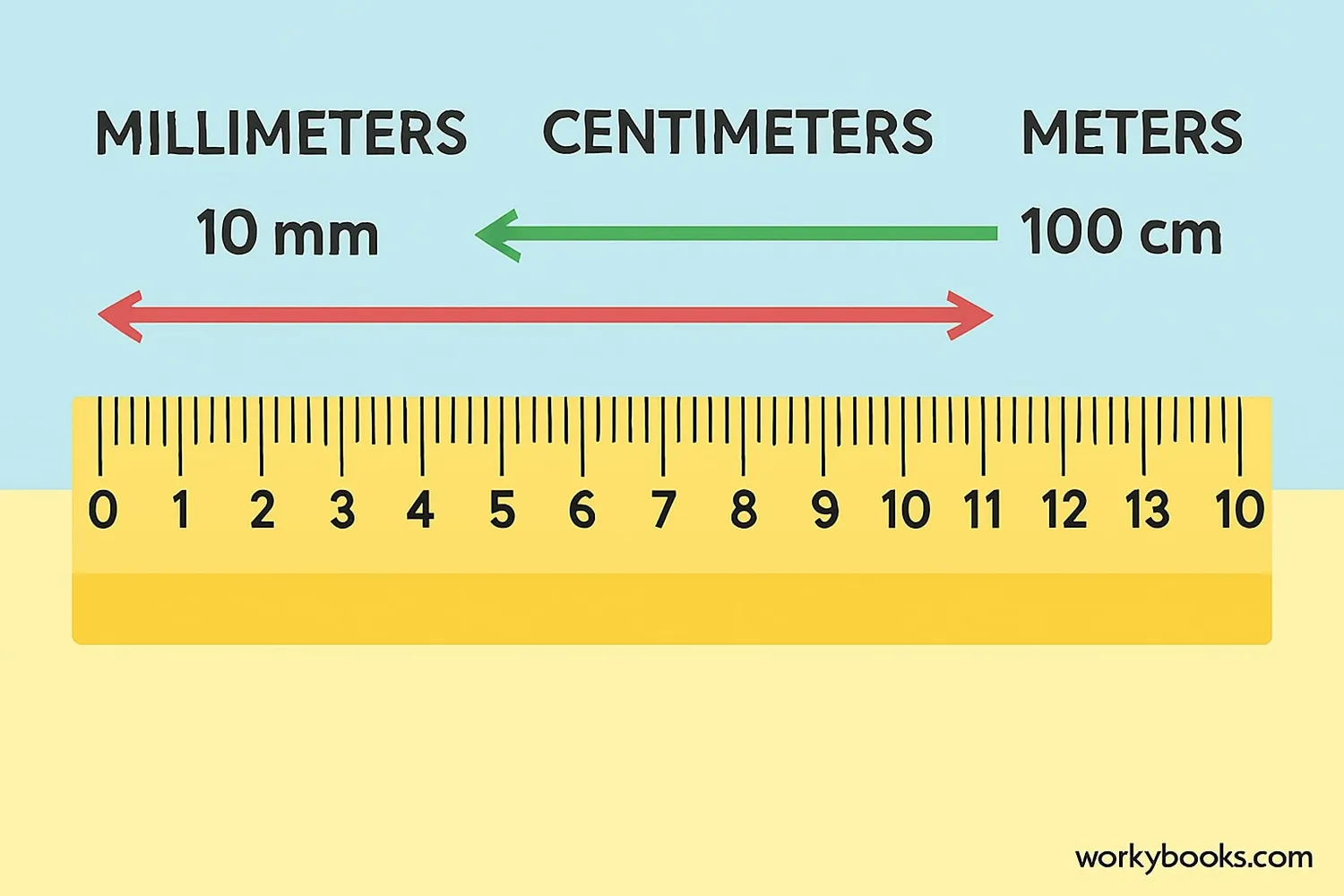

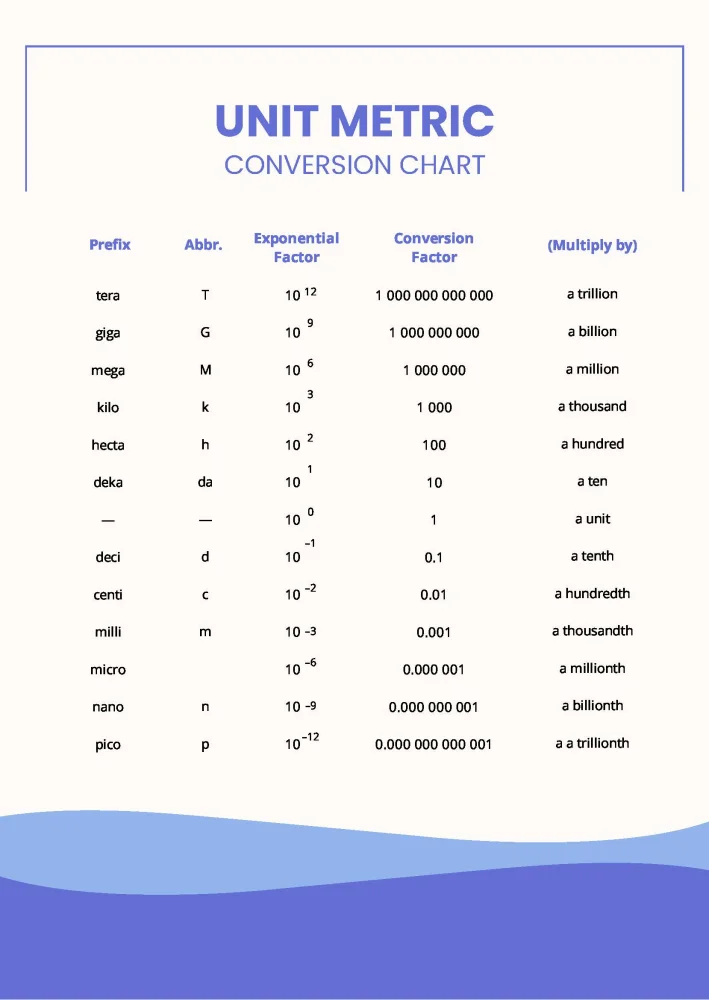

اگرچه استفاده از مقیاس متریک ساده به‌نظر می‌رسد، اما در برخی موارد نیاز به تبدیل‌های دقیق بین واحدهای مختلف وجود دارد؛ به‌عنوان مثال، تبدیل میلی‌متر به متر یا سانتی‌متر. برای این‌کار، جداول تبدیل استاندارد می‌توانند به‌سرعت در اختیار تیم‌های پروژه قرار گیرند.

در ادامه، نمونه‌ای از تبدیل‌های رایج آورده شده است:

• ۱ متر = ۱۰۰۰ میلی‌متر
• ۱ سانتی‌متر = ۱۰ میلی‌متر
• ۱ فوت = ۳۰.۴۸ سانتی‌متر (تقریباً ۳۰۲.۴ میلی‌متر)
• ۱ اینچ = ۲.۵۴ سانتی‌متر (تقریباً ۲۵.۴ میلی‌متر)

استفاده از این جداول در حین طراحی، بخصوص در زمان تعیین ابعاد دقیق فضاهای داخلی یا اجزای سازه‌ای، به‌خصوص در برنامه‌ریزی‌های دقیق‌تری مانند نصب تجهیزات HVAC یا لوازم برقی، نقش کلیدی ایفا می‌کند.

نقش نرم‌افزارهای BIM در تبدیل واحدها

پلتفرم‌های BIM (Building Information Modeling) به‌صورت خودکار مقیاس متریک را در تمام سطوح پروژه به‌کار می‌گیرند و امکان تنظیم دقیق مقیاس برای هر بخش از مدل را فراهم می‌سازند. این قابلیت نه تنها زمان کار را به‌طور چشمگیری کاهش می‌دهد، بلکه از بروز تداخل‌های ناخواسته در طرح جلوگیری می‌کند.

نکات کلیدی برای اجرای دقیق مقیاس متریک

برای اطمینان از صحت مقیاس متریک در تمام مراحل پروژه، رعایت چندین نکته اساسی ضروری است:

• تعیین مقیاس پیش‌فرض در ابتدای پروژه: پیش از آغاز طراحی، مقیاس متریک (مثلاً ۱:۱۰۰ یا ۱:۵۰) به‌صورت واضح در مستندات پروژه مشخص شود.
• استفاده از ابزارهای خودکار: در نرم‌افزارهای CAD، گزینهٔ “Scale” را فعال کنید تا تمام عناصر به‌صورت خودکار به‌مقیاس مورد نظر تبدیل شوند.
• بازبینی دوره‌ای نقشه‌ها: پس از هر مرحلهٔ مهم طراحی، نقشه‌ها باید با ابزارهای اندازه‌گیری دیجیتال بازبینی شوند تا از عدم وجود خطاهای مقیاسی مطمئن شوید.
• آموزش تیم‌ها: همه اعضای تیم، از معماران تا پیمانکاران، باید با اصول مقیاس متریک آشنا شوند و در کار روزمره از این استاندارد پیروی کنند.

چگونه از خطاهای مقیاسی جلوگیری کنیم

یکی از رایج‌ترین خطاها، استفاده نادرست از نمادهای مقیاسی در نقشه‌های چاپی است. برای جلوگیری از این مشکل، حتماً باید نماد مقیاس (Scale Bar) را در هر نقشه درج کنید و مقدار دقیق آن را بر پایهٔ واحدهای متریک مشخص کنید. علاوه بر این، بررسی دقیق مقیاس در نسخهٔ دیجیتال و چاپی قبل از ارسالی به پیمانکاران، از بروز مشکلات جدی در اجرا جلوگیری می‌کند.

چالش‌ها و راهکارهای پیاده‌سازی مقیاس متریک

اگرچه مزایای واضحی دارد، اما پیاده‌سازی مقیاس متریک در برخی پروژه‌ها می‌تواند با چالش‌هایی مواجه شود؛ به‌ویژه در مواردی که تیم‌های فنی پیشین از مقیاس‌های امپریال (اینچ/فوت) استفاده می‌کرده‌اند. برای رفع این مشکلات، می‌توان از روش‌های زیر بهره برد:

• آموزش بازنگری: برگزاری کارگاه‌های آموزشی برای تیم‌های فنی جهت آشنایی با اصول مقیاس متریک و ابزارهای تبدیل.
• استفاده از قالب‌های استاندارد: ایجاد قالب‌های پیش‌فرض در نرم‌افزارهای طراحی که به‌صورت خودکار مقیاس متریک را اعمال می‌کند.
• بررسی دقیق اسناد قبلی: قبل از شروع پروژه جدید، اسناد و نقشه‌های قبلی به‌دقت بازبینی شوند تا هرگونه ناسازگاری در واحدها شناسایی و اصلاح گردد.

در نهایت، ترکیب این راهکارها با یک فرهنگ سازمانی مبتنی بر دقت و استانداردسازی می‌تواند تضمین‌کنندهٔ موفقیت پروژه‌های ساختمانی با مقیاس متریک باشد. با اجرای صحیح این اصول، نه تنها کیفیت نهایی ساختمان‌ها ارتقا می‌یابد، بلکه ریسک‌های مالی و زمانی مرتبط با خطاهای مقیاسی به‌مراتب کاهش می‌یابد.
