Measurement روش اندازه‌گیری دقیق برای ترسیم نقشه ساختمان - طراحی بنا

در عصر مدرن ساخت‌وساز، دقت در اندازه‌گیری نه تنها به عنوان یک ضرورت فنی بلکه به عنوان یک عامل کلیدی در کاهش هزینه‌ها، جلوگیری از خطاهای سازه‌ای و تضمین ایمنی کاربران نهایی شناخته می‌شود. ابزارهای دقیق و روش‌های پیشرفته، امکان ترسیم نقشه‌های ساختمانی با جزئیات بالا را فراهم می‌آورند و به مهندسان، معماران و پیمانکاران اجازه می‌دهند تا تصمیمات هوشمندانه‌تری اتخاذ کنند.

چرا دقت در ترسیم نقشه‌های ساختمانی حیاتی است

نقشه‌های ساختمانی پایه‌ای برای تمام مراحل پروژه از طراحی اولیه تا اجرای نهایی هستند. یک خطای کوچک در اندازه‌گیری می‌تواند منجر به تغییرات اساسی در ساختار، هزینه‌های اضافی برای اصلاحات و حتی خطرات جدی برای ساکنان شود. علاوه بر این، قوانین ملی و بین‌المللی مقررات سخت‌گیرانه‌ای در خصوص دقت نقشه‌ها وضع کرده‌اند که عدم رعایت آن‌ها می‌تواند به جریمه‌های مالی و تأخیر در اخذ مجوزهای نهایی منجر شود.

ابزارهای سنتی و محدودیت‌های آن‌ها

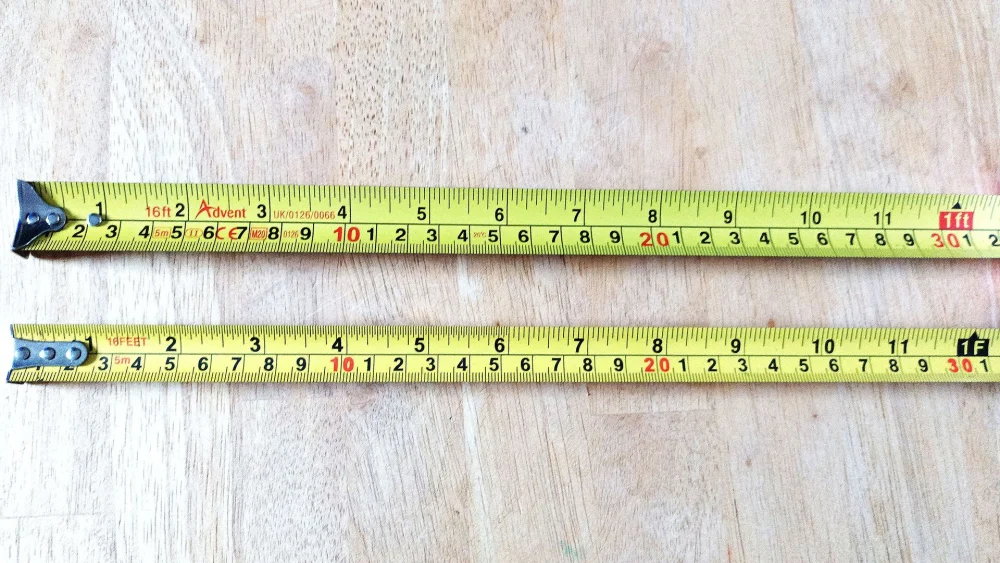

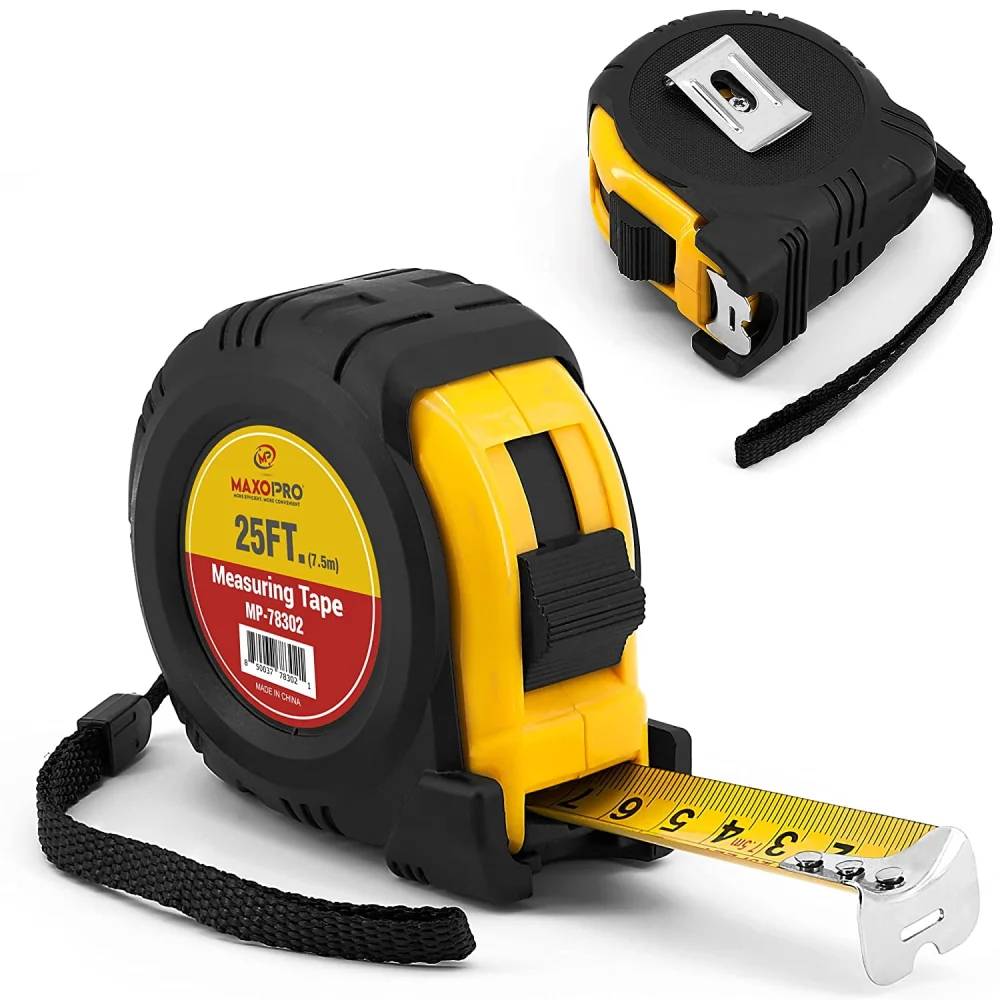

خط‌کش، نوار متر و ابزارهای مکانیکی

در سال‌های گذشته، بیشتر پیمانکاران برای اندازه‌گیری ابعاد ساختمان‌ها از خط‌کش‌های فلزی، نوارهای متر یا ترازوهای مکانیکی استفاده می‌کردند. این ابزارها اگرچه در شرایط ساده قابل اعتماد بودند، اما در محیط‌های پر‌سر و صدا، نور کم یا سطوح نامنظم دقت کافی را نمی‌دادند. علاوه بر این، خطاهای انسانی ناشی از خواندن مقیاس‌ها، انتقال داده‌ها و تداخلات فیزیکی، امکان بروز اشتباهات قابل توجه را افزایش می‌داد.

فناوری‌های نوین در اندازه‌گیری

لیزر اسکنرهای سه‌بعدی

لیزر اسکنرهای پیشرفته قادر به ثبت میلیون‌ها نقطه در چند ثانیه هستند و با ترکیب این داده‌ها می‌توان مدل‌های سه‌بعدی دقیق از ساختمان‌ها ساخت. این فناوری نه تنها زمان کار میدانی را به‌طور چشمگیری کاهش می‌دهد، بلکه امکان بررسی جزئیات مخفی مانند داخل دیوارها یا زیرساخت‌های مخفی را فراهم می‌کند.

دوربین‌های فوتوغرافی و فوتومتریک

استفاده از دوربین‌های با وضوح بالا و نرم‌افزارهای فوتومتریک، امکان استخراج ابعاد دقیق از تصاویر دو‌بعدی یا ترکیبی دو‑سه‌بعدی را فراهم می‌سازد. این روش به ویژه برای پروژه‌های بازسازی که دسترسی به برخی نقاط محدود است، بسیار مفید است.

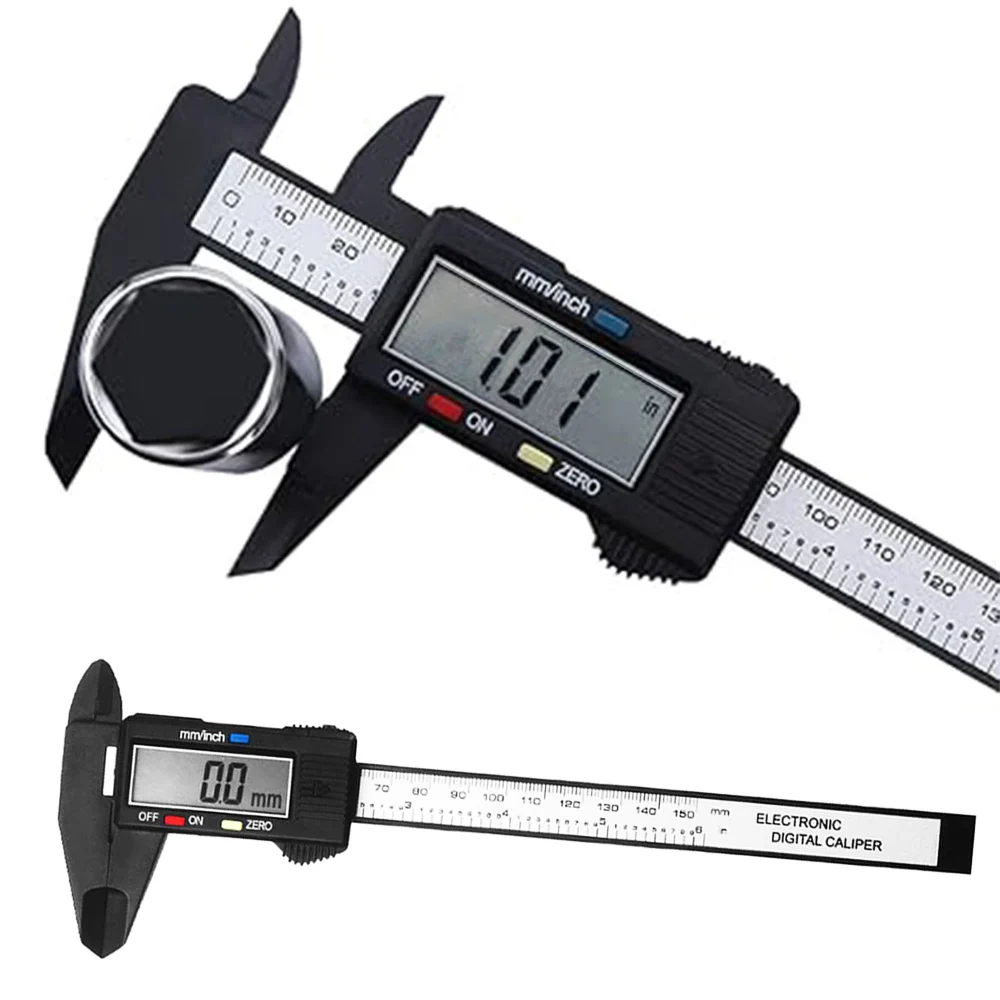

دجیتال کالایپر (Vernier) و میکرومتر الکترونیک

یکی از ابزارهای کلیدی در اندازه‌گیری دقیق جزئیات کوچک، دیجیتال کالایپر یا میکرومتر الکترونیک است. این دستگاه با نمایش دیجیتالی مقادیر تا دقت 0.01 mm، امکان اندازه‌گیری سریع و بدون خطای خواندن مقیاس را فراهم می‌کند. استفاده از این ابزار در پروژه‌های داخلی، مانند تعیین ضخامت دیوارهای گچی یا لایه‌های عایق، به‌طور قابل توجهی دقت نهایی نقشه‌ها را ارتقا می‌دهد.

گام‌های عملی برای اجرای یک فرآیند اندازه‌گیری دقیق

1. برنامه‌ریزی پیش‌پروژه

در اولین مرحله، تیم پروژه باید اهداف دقیق اندازه‌گیری، محدوده کار و سطح جزئیات مورد نیاز را مشخص کند. این کار شامل تعیین نقاط کلیدی برای اسکن، انتخاب زمان مناسب برای کار میدانی (به‌منظور کاهش تداخل با فعالیت‌های ساختمانی) و تهیه لیست ابزارهای مورد نیاز می‌شود.

2. انتخاب ابزار مناسب

• برای اندازه‌گیری طول‌ها و عرض‌های بزرگ: لیزر اسکنرهای 3‑D یا نوارهای متر لیزری.
• برای جزئیات داخلی و دقیق: دیجیتال کالایپر، میکرومتر الکترونیک و ابزارهای فوتومتریک.
• برای ثبت داده‌های تصویری: دوربین‌های DSLR با لنزهای زاویه‌دار.

3. روش‌های جمع‌آوری داده

در این مرحله، ابزارهای انتخاب شده به‌صورت ترکیبی استفاده می‌شوند. به‌عنوان مثال، ابتدا با اسکنر لیزری کل ساختمان اسکن می‌شود، سپس با دیجیتال کالایپر جزئیات دقیق‌تری از بخش‌های حساس مانند اتصالات فولادی یا پنل‌های پیش‌ساخته ثبت می‌گردد. این ترکیب باعث می‌شود که هم پوشش کلی و هم دقت جزئیات به‌صورت همزمان به‌دست آید.

4. پردازش داده‌ها و تولید نقشه

پس از جمع‌آوری داده‌ها، با استفاده از نرم‌افزارهای تخصصی مانند Autodesk Revit، Leica Cyclone یا Trimble Business Center، نقاط اسکن شده به‌صورت یک مدل سه‌بعدی ترکیب می‌شوند. سپس این مدل به‌صورت لایه‌های مختلف (ساختاری، معماری، MEP) تقسیم می‌شود و نقشه‌های دو‑بعدی دقیق بر پایه این داده‌ها استخراج می‌گردد.

نکات کلیدی برای حفظ دقت در طول پروژه

برای اطمینان از اینکه دقت اندازه‌گیری در تمام مراحل حفظ می‌شود، به موارد زیر توجه کنید:

• کالیبراسیون منظم ابزارها: ابزارهای لیزری و دیجیتال باید پیش از هر استفاده به‌صورت دوره‌ای کالیبره شوند.
• ثبت دقیق زمان و شرایط محیطی: دما، رطوبت و فشار هوا می‌تواند بر دقت لیزرها تأثیر بگذارد؛ بنابراین این اطلاعات باید همراه با داده‌ها ذخیره شوند.
• استفاده از نقاط مرجع ثابت: ایجاد چندین نقطه مرجع (Control Points) در محل کار، امکان مقایسه و تصحیح خطاهای انحراف را فراهم می‌کند.
• آموزش تیم میدانی: هر عضو تیم باید با روش‌های صحیح استفاده از ابزارها و خواندن داده‌ها آشنا باشد تا خطای انسانی به حداقل برسد.

جمع‌بندی

در نهایت، ترکیب ابزارهای سنتی با فناوری‌های نوین مانند لیزر اسکنرهای سه‌بعدی و دیجیتال کالایپر، مسیر نوینی برای ترسیم نقشه‌های ساختمانی با دقت بالا فراهم می‌کند. با پیروی از یک رویکرد مرحله‌ای، برنامه‌ریزی دقیق، انتخاب مناسب ابزار و رعایت نکات کلیدی در طول پروژه، می‌توان از بروز خطاهای هزینه‌بر جلوگیری کرد و کیفیت نهایی ساخت‌وساز را به‌طور چشمگیری ارتقا داد. این رویکرد نه تنها به بهبود بهره‌وری منجر می‌شود، بلکه با ارتقای ایمنی و کاهش ریسک‌های قانونی، ارزش افزوده‌ای برای تمامی ذینفعان پروژه به ارمغان می‌آورد.
