مبدل‌های حرارتی یکی از اجزای حیاتی در تأسیسات مکانیکی و سیستم‌های گرمایشی، سرمایشی و تهویه هستند. این دستگاه‌ها با انتقال حرارت بین دو سیال بدون مخلوط شدن آن‌ها، نقش اساسی در افزایش کارایی انرژی و کاهش هزینه‌های عملیاتی دارند. طراحی صحیح مبدل‌های حرارتی نیازمند درک عمیق از اصول انتقال حرارت، مواد سازنده، شرایط عملیاتی و نیازهای سیستم است. در این مقاله به بررسی اصول طراحی، انواع مختلف مبدل‌های حرارتی، پارامترهای مؤثر در طراحی و نکات مهمی که باید در نظر گرفته شوند، می‌پردازیم.

اهمیت مبدل‌های حرارتی در تأسیسات مکانیکی

مبدل‌های حرارتی در سیستم‌های مختلفی مانند نیروگاه‌ها، صنایع شیمیایی، تأسیسات HVAC (گرمایش، سرمایش و تهویه)، سیستم‌های تبرید و حتی خودروها کاربرد دارند. عملکرد صحیح این دستگاه‌ها به معنای بهره‌وری انرژی، کاهش مصرف سوخت و کاهش انتشار گازهای گلخانه‌ای است. برای مثال، در سیستم‌های گرمایشی، مبدل‌های حرارتی باعث انتقال حرارت از سوخت‌سوز به آب یا هوای داخل ساختمان می‌شوند، در حالی که در سیستم‌های سرمایشی، حرارت از فضای داخلی به خارج منتقل می‌شود.

در طراحی مبدل‌های حرارتی، عوامل متعددی باید در نظر گرفته شوند، از جمله:

• نوع سیال‌های دخیل (مایع، گاز، بخار)
• دما و فشار کاری
• شدت جریان و سرعت سیال‌ها
• مادیرسانه‌های سازنده و مقاومت شیمیایی آن‌ها
• فضای موجود برای نصب و محدودیت‌های طراحی
• کارایی حرارتی و افت فشار

انواع مبدل‌های حرارتی

مبدل‌های حرارتی به چند دسته اصلی تقسیم می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند:

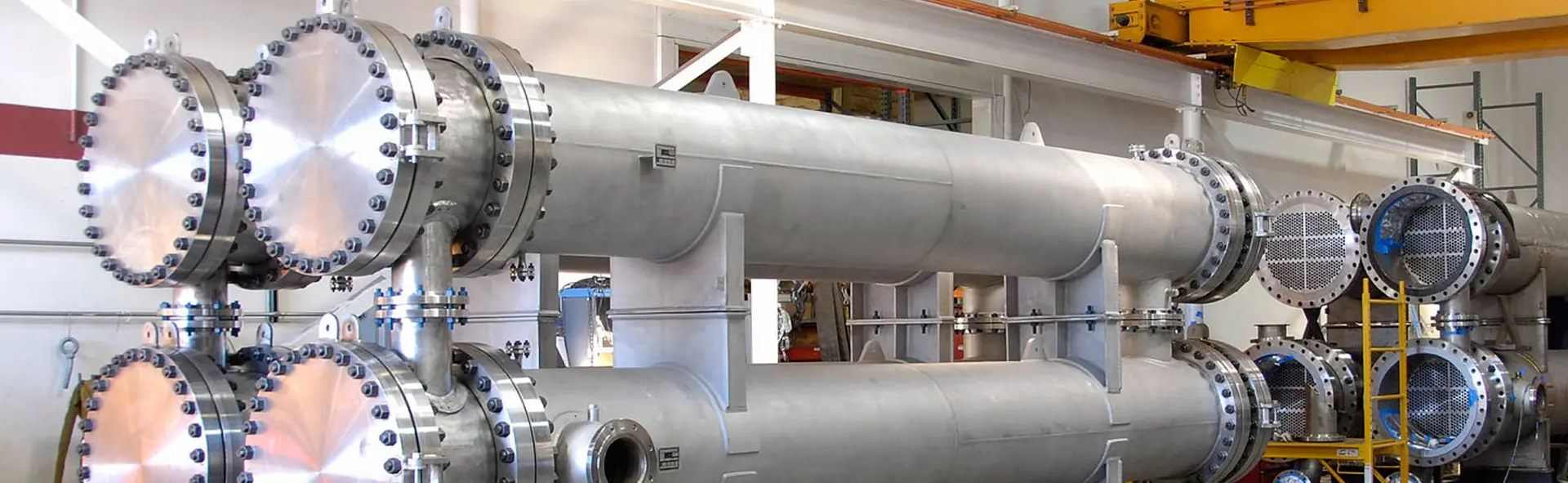

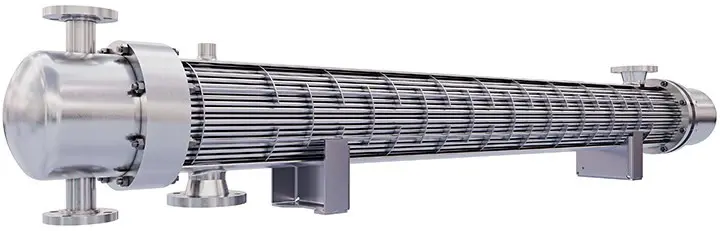

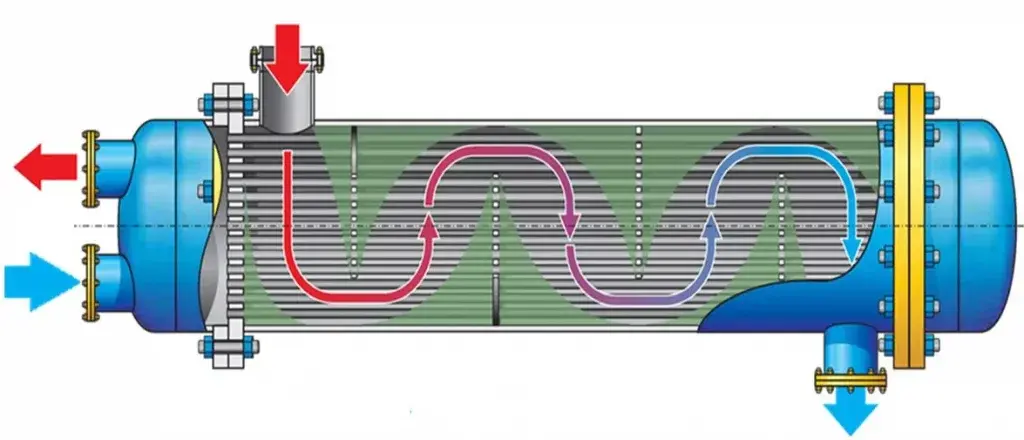

• مبدل‌های لوله‌ای و پوسته‌ای (Shell and Tube): این نوع مبدل‌ها از لوله‌های داخل یک پوسته استفاده می‌کنند و یکی از رایج‌ترین انواع در صنایع هستند. در این مبدل‌ها، سیال گرم‌کننده از داخل لوله‌ها عبور می‌کند و سیال سردکننده در فضای بین لوله‌ها و پوسته جریان دارد. این طراحی امکان انتقال حرارت مؤثر را فراهم می‌کند و برای فشارهای بالا نیز مناسب است.
• مبدل‌های صفحه‌ای (Plate): این مبدل‌ها از صفحات فلزی موج‌دار تشکیل شده‌اند که بین آن‌ها کانال‌های باریکی برای عبور سیال‌ها ایجاد می‌شود. مبدل‌های صفحه‌ای کارایی حرارتی بالایی دارند و فضای کمتری را اشغال می‌کنند، اما برای فشارهای بالا مناسب نیستند.
• مبدل‌های پوسته و لوله با جریان متقاطع (Cross Flow): در این نوع مبدل‌ها، جریان سیال‌های گرم و سرد در زوایای مختلف به یکدیگر عمود است. این طراحی در سیستم‌های تهویه و سرمایش کاربرد دارد.
• مبدل‌های حرارتی هوا-هوا (Air-to-Air): این مبدل‌ها برای انتقال حرارت بین دو جریان هوا استفاده می‌شوند و در سیستم‌های تهویه و بازیافت انرژی کاربرد دارند.
• مبدل‌های حرارتی با جریانات موازی یا معکوس (Parallel or Counter Flow): در این طراحی، جریان سیال‌ها در جهت موازی یا معکوس یکدیگر قرار می‌گیرند که هر کدام مزایا و معایب خاص خود را دارند.

انتخاب نوع مبدل حرارتی بستگی به شرایط عملیاتی، نوع سیال‌ها، محدودیت‌های فنی و اقتصادی دارد. برای مثال، در سیستم‌های با فشار بالا، مبدل‌های لوله‌ای و پوسته‌ای مناسب‌تر هستند، در حالی که برای سیستم‌های با فضای محدود، مبدل‌های صفحه‌ای انتخاب بهتری هستند.

پارامترهای کلیدی در طراحی مبدل‌های حرارتی

طراحی یک مبدل حرارتی موفق نیازمند تحلیل دقیق پارامترهای مختلف است. برخی از مهم‌ترین این پارامترها شامل:

• مساحت انتقال حرارت: این پارامتر نشان‌دهنده سطح تماس بین دو سیال است. مساحت بیشتر به معنای انتقال حرارت مؤثرتر است، اما باید با محدودیت‌های فضای فیزیکی و هزینه‌های ساخت سازگار باشد.
• ضریب انتقال حرارت (U): این ضریب نشان‌دهنده توانایی مبدل در انتقال حرارت بین دو سیال است. افزایش ضریب انتقال حرارت به معنای کارایی بالاتر مبدل است.
• افت فشار (Pressure Drop): افت فشار در مبدل‌ها باید به حداقل رسیده و با سیستم پمپاژ سازگار باشد. افت فشار بیش از حد می‌تواند منجر به افزایش مصرف انرژی شود.
• مادیرسانه‌های سازنده: انتخاب مواد مناسب برای مقاومت در برابر خوردگی، دما و فشار بسیار مهم است. مواد مانند مس، آلومینیوم، فولاد ضدزنگ و تیتانیوم در ساخت مبدل‌های حرارتی استفاده می‌شوند.
• شدت جریان و سرعت سیال‌ها: سرعت مناسب سیال‌ها برای افزایش انتقال حرارت ضروری است، اما سرعت بیش از حد می‌تواند منجر به افت فشار و سایش در مبدل شود.
• شکل و آرایش لوله‌ها یا صفحات: طراحی هندسی مبدل، مانند شکل لوله‌ها یا صفحات، بر انتقال حرارت و افت فشار تأثیر می‌گذارد. برای مثال، لوله‌های با سطح مقطع غیردایره‌ای یا صفحات موج‌دار می‌توانند انتقال حرارت را افزایش دهند.

برای محاسبه این پارامترها، از روابط و معادلات انتقال حرارت مانند قانون نیوتن-ریشمن، معادلات دارسی و معادلات انتقال حرارت در لوله‌ها استفاده می‌شود. همچنین، نرم‌افزارهای تخصصی مانند HTRI یا Xist می‌توانند در طراحی و تحلیل مبدل‌های حرارتی کمک شایانی کنند.

مراحل طراحی مبدل حرارتی

طراحی یک مبدل حرارتی شامل مراحل زیر است:

1. تحلیل نیازهای سیستم: مشخص کردن نوع سیال‌ها، دمای ورودی و خروجی، فشار و جریان‌های مورد نیاز.
2. انتخاب نوع مبدل: بر اساس نیازهای سیستم، یکی از انواع مبدل‌های حرارتی (لوله‌ای و پوسته‌ای، صفحه‌ای، هوا-هوا و …) انتخاب می‌شود.
3. محاسبه مساحت انتقال حرارت: با استفاده از معادلات انتقال حرارت، مساحت لازم برای انتقال حرارت مورد نیاز محاسبه می‌شود.
4. انتخاب مواد سازنده: بر اساس شرایط کاری (دما، فشار، خوردگی)، مواد مناسب برای ساخت مبدل انتخاب می‌شوند.
5. طراحی هندسی: طراحی شکل و آرایش لوله‌ها یا صفحات، با توجه به محدودیت‌های فضای فیزیکی و نیاز به انتقال حرارت.
6. تحلیل افت فشار: بررسی افت فشار در مبدل و اطمینان از سازگاری آن با سیستم پمپاژ.
7. تحلیل استرس و مقاومت مکانیکی: بررسی مقاومت مبدل در برابر فشارهای داخلی و خارجی.
8. ساخت و آزمایش: ساخت نمونه اولیه و آزمایش عملکرد آن در شرایط واقعی.

در این مراحل، استفاده از نرم‌افزارهای شبیه‌سازی و تحلیل می‌تواند به طراحان کمک کند تا طراحی بهینه‌تری ارائه دهند و از خطاهای احتمالی جلوگیری کنند.

نکات مهم در طراحی مبدل‌های حرارتی

در طراحی مبدل‌های حرارتی، علاوه بر پارامترهای فنی، باید به نکات زیر نیز توجه کرد:

• کارایی انرژی: طراحی مبدل باید به گونه‌ای باشد که مصرف انرژی سیستم به حداقل رسیده و کارایی حرارتی آن حداکثر شود.
• ساده‌سازی طراحی: طراحی پیچیده می‌تواند منجر به افزایش هزینه‌ها و مشکلات عملیاتی شود. سادگی در طراحی می‌تواند هزینه‌های نگهداری و تعمیرات را کاهش دهد.
• پاسخگویی به تغییرات بار: در برخی سیستم‌ها، بار حرارتی ممکن است متغیر باشد. طراحی مبدل باید به گونه‌ای باشد که بتواند به تغییرات بار پاسخ دهد.
• نگهداری و تعمیرات: طراحی باید به گونه‌ای باشد که امکان دسترسی آسان برای تعمیرات و نگهداری وجود داشته باشد.
• مقاومت در برابر خوردگی: انتخاب مواد و طراحی مناسب می‌تواند از خوردگی مبدل در برابر سیال‌های خورنده جلوگیری کند.
• محدودیت‌های فضای فیزیکی: در برخی موارد، فضای محدود برای نصب مبدل وجود دارد. در این صورت، طراحی باید به گونه‌ای باشد که در فضای محدود کارایی لازم را داشته باشد.

همچنین، توجه به استانداردهای صنعتی و مقررات ایمنی نیز ضروری است. برای مثال، استانداردهای ASME برای مبدل‌های حرارتی در صنایع مختلف تعیین شده‌اند و باید در طراحی رعایت شوند.

چالش‌های رایج در طراحی مبدل‌های حرارتی

طراحی مبدل‌های حرارتی با چالش‌هایی همراه است که باید به آن‌ها توجه کرد:

• توزیع نامناسب جریان سیال: اگر جریان سیال در مبدل یکنواخت نباشد، می‌تواند منجر به کاهش کارایی انتقال حرارت شود.
• تسویه و رسوب‌گذاری: در برخی مبدل‌ها، رسوب‌گذاری در لوله‌ها یا صفحات می‌تواند انتقال حرارت را کاهش دهد و نیاز به تمیزکاری دوره‌ای را ایجاد کند.
• نوسان‌های حرارتی: تغییرات دما در مبدل می‌تواند منجر به استرس مکانیکی و آسیب به ساختار شود.
• محدودیت‌های اقتصادی: هزینه ساخت و نگهداری مبدل باید با بودجه سیستم سازگار باشد.

برای حل این چالش‌ها، می‌توان از روش‌های مختلفی مانند استفاده از مواد ضدرسوب، طراحی جریان یکنواخت‌تر و استفاده از سیستم‌های خودکار نظافت استفاده کرد.

نتیجه‌گیری

طراحی مبدل‌های حرارتی یک فرآیند پیچیده و تخصصی است که نیازمند دانش فنی و تجربه است. انتخاب نوع مناسب مبدل، تحلیل پارامترهای انتقال حرارت، انتخاب مواد مناسب و توجه به محدودیت‌های عملیاتی از جمله عوامل کلیدی در طراحی موفق هستند. با توجه به اهمیت این دستگاه‌ها در سیستم‌های انرژی، سرمایش و گرمایش، طراحی صحیح آن‌ها می‌تواند به کاهش هزینه‌ها، افزایش کارایی و کاهش اثرات زیست‌محیطی کمک کند.
