در طراحی سازه‌های ساختمانی، یکی از مهم‌ترین عوامل تأثیرگذار بر پایداری و ایمنی ساختمان، بارهای ثقلی است. این بارها که به دلیل وزن خود ساختمان و بارهای دائمی و متغیر مانند بارهای مرده، بارهای زنده و بارهای ویژه ایجاد می‌شوند، نقش اساسی در تعیین ابعاد اعضای سازه‌ای و انتخاب مصالح مناسب دارند. در این میان، گرانش یا نیروی جاذبه زمین، عامل اصلی ایجاد بارهای ثقلی محسوب می‌شود. در این مقاله، به بررسی نقش گرانش در طراحی سازه در برابر بارهای ثقلی ساختمان و روش‌های تحلیل و محاسبه این بارها می‌پردازیم.

مفهوم بارهای ثقلی و نقش گرانش

بارهای ثقلی به مجموعه‌ای از نیروهای عمودی گفته می‌شود که بر روی سازه اعمال می‌شوند. این نیروها شامل وزن خود اعضای سازه (بارهای مرده)، بارهای ناشی از اشیاء و افراد داخل ساختمان (بارهای زنده)، و همچنین بارهای ویژه مانند بارهای برف، باد و زلزله می‌شوند. گرانش یا نیروی جاذبه زمین، عامل اصلی ایجاد این بارها است؛ زیرا هر جسمی که در میدان گرانشی زمین قرار دارد، تحت تأثیر وزن خود قرار می‌گیرد و این وزن به صورت نیروی عمودی به سمت پایین بر روی سازه اعمال می‌شود.

در طراحی سازه، مهندسان باید این بارها را به درستی تحلیل و محاسبه کنند تا بتوانند اعضای سازه‌ای مانند ستون‌ها، تیرها، پله‌ها و سقف‌ها را به گونه‌ای طراحی کنند که بتوانند این بارها را به صورت ایمن تحمل کنند. عدم توجه به بارهای ثقلی می‌تواند منجر به شکست یا تغییر شکل غیرمجاز در اعضای سازه‌ای شود که خطرات جدی برای ساکنان و ایمنی ساختمان به همراه دارد.

انواع بارهای ثقلی و تأثیر گرانش

بارهای ثقلی در ساختمان‌ها به چند دسته اصلی تقسیم می‌شوند که هر کدام تحت تأثیر گرانش عمل می‌کنند:

• بارهای مرده: این شامل وزن خود اعضای سازه‌ای مانند دیوارها، سقف‌ها، ستون‌ها، کف‌ها و سایر اجزای ساختاری است. این بارها ثابت هستند و در طول عمر ساختمان تغییر نمی‌کنند.

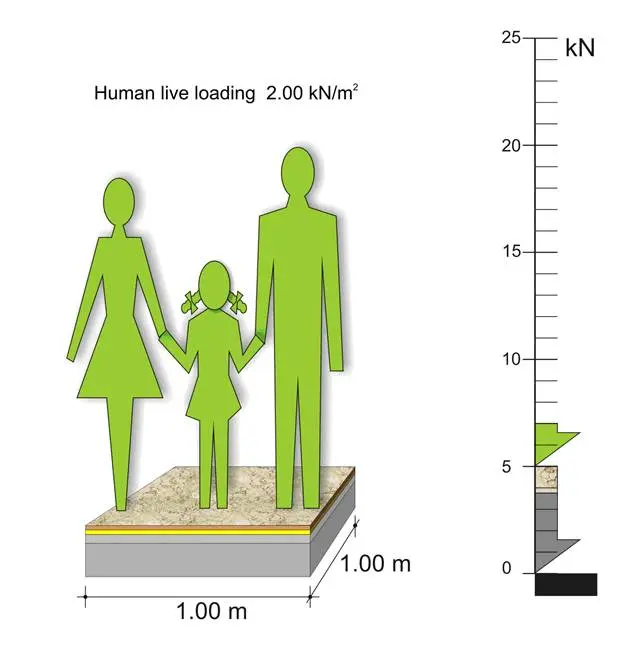

• بارهای زنده: این شامل وزن اشیاء متحرک مانند مبلمان، افراد، وسایل نقلیه و سایر بارهای متغیر است که در طول زمان تغییر می‌کنند.
• بارهای ویژه: این شامل بارهای برف، باد، زلزله و سایر بارهای غیرمستقیم است که تحت تأثیر گرانش یا عوامل خارجی دیگر ایجاد می‌شوند.

گرانش به عنوان نیرویی که این بارها را ایجاد می‌کند، باید در محاسبات طراحی سازه در نظر گرفته شود. برای مثال، وزن یک دیوار بتنی تحت تأثیر گرانش به صورت نیرویی عمودی به سمت پایین بر روی پایه‌های آن اعمال می‌شود. همین‌طور، بارهای زنده مانند افراد یا وسایل داخل ساختمان نیز تحت تأثیر گرانش هستند و باید در طراحی کف‌ها و سقف‌ها لحاظ شوند.

روش‌های تحلیل بارهای ثقلی

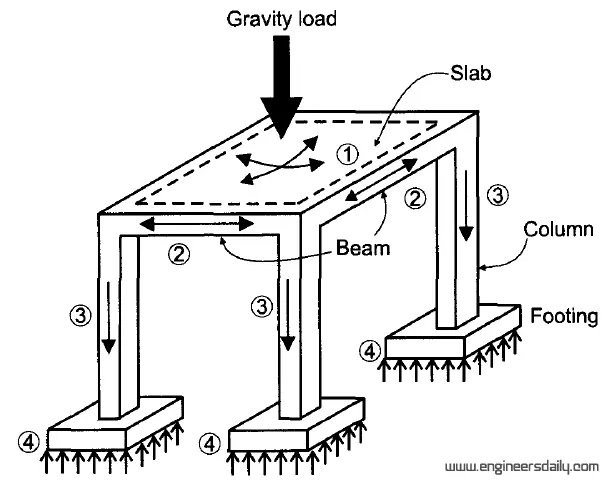

برای تحلیل بارهای ثقلی و طراحی سازه در برابر این بارها، مهندسان از روش‌های مختلفی استفاده می‌کنند. یکی از مهم‌ترین روش‌ها، تحلیل مسیر بار (Load Path Analysis) است. این روش شامل بررسی مسیر انتقال بار از محل اعمال آن تا پایه‌های سازه است. گرانش به عنوان نیروی اصلی، باعث می‌شود که بارها از بالا به پایین منتقل شوند و در نهایت توسط پایه‌ها و خاک تحمل شوند.

در این روش، مهندسان باید مسیر انتقال بار را به دقت بررسی کنند تا اطمینان حاصل شود که هیچ نقطه‌ای در سازه تحت بار بیش از ظرفیت خود قرار نمی‌گیرد. برای مثال، بارهای اعمال شده بر روی یک سقف باید به صورت صحیح توسط تیرها، ستون‌ها و در نهایت پایه‌ها تحمل شوند. عدم توجه به مسیر انتقال بار می‌تواند منجر به تمرکز بیش از حد بار در برخی از اعضای سازه‌ای شود که خطر شکست را افزایش می‌دهد.

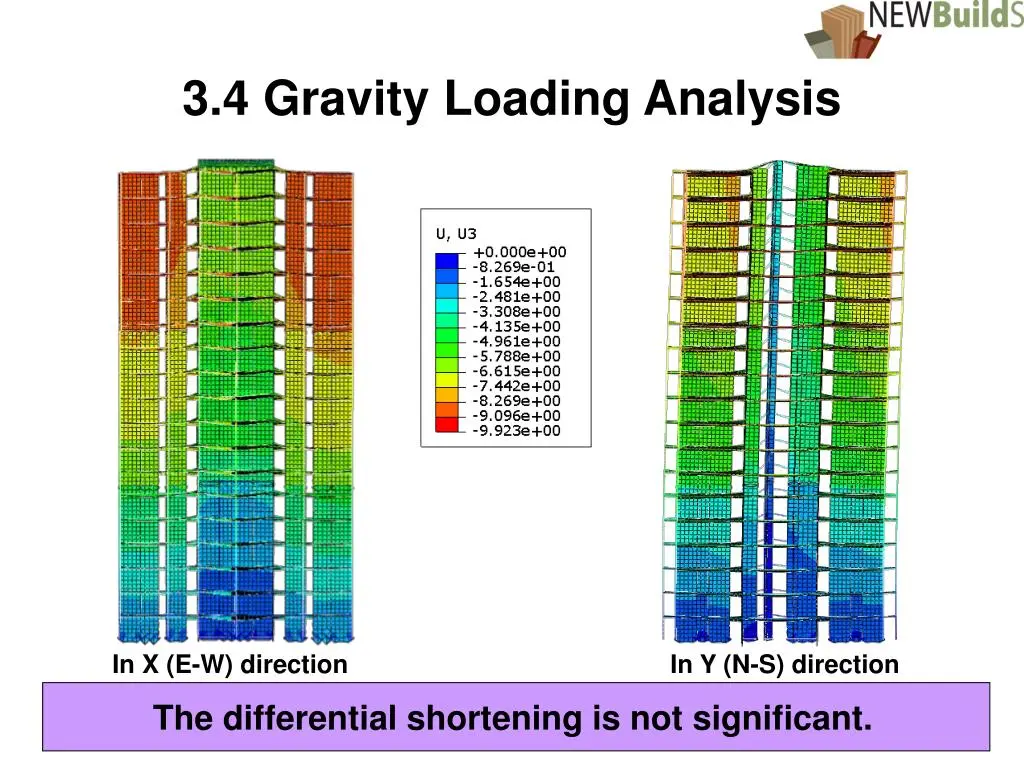

از دیگر روش‌های تحلیل بارهای ثقلی، استفاده از نرم‌افزارهای مهندسی مانند ETABS، SAP2000 و ABAQUS است. این نرم‌افزارها امکان مدل‌سازی سه‌بعدی سازه و تحلیل بارهای ثقلی را فراهم می‌کنند و به مهندسان کمک می‌کنند تا طراحی دقیق‌تری انجام دهند.

تأثیر گرانش در طراحی اعضای سازه‌ای

گرانش به عنوان نیرویی که بارهای ثقلی را ایجاد می‌کند، تأثیر مستقیم بر طراحی اعضای سازه‌ای دارد. برای مثال:

• ستون‌ها: ستون‌ها باید قادر به تحمل بارهای عمودی ناشی از وزن سقف‌ها، کف‌ها و سایر اعضای سازه‌ای باشند. طراحی ستون‌ها باید به گونه‌ای باشد که بتوانند این بارها را بدون تغییر شکل غیرمجاز تحمل کنند.
• تیرها: تیرها باید بارهای اعمال شده توسط سقف‌ها و کف‌ها را به ستون‌ها منتقل کنند. طراحی تیرها باید به گونه‌ای باشد که بتوانند این بارها را بدون شکست یا تغییر شکل بیش از حد تحمل کنند.
• پایه‌ها: پایه‌ها باید بارهای منتقل شده توسط ستون‌ها را به خاک منتقل کنند. طراحی پایه‌ها باید به گونه‌ای باشد که بتوانند این بارها را بدون نشست بیش از حد تحمل کنند.

در طراحی این اعضای سازه‌ای، مهندسان باید بارهای ثقلی را به درستی محاسبه و سپس با استفاده از فرمول‌های مهندسی و استانداردهای ملی و بین‌المللی، ابعاد و جنس مصالح را تعیین کنند. برای مثال، در طراحی ستون‌های بتنی، باید بارهای اعمال شده بر روی ستون را محاسبه و سپس با توجه به مقاومت بتن و آرماتور، ابعاد ستون را تعیین کرد.

استانداردها و مقررات مربوط به بارهای ثقلی

در طراحی سازه‌ها، رعایت استانداردها و مقررات ملی و بین‌المللی ضروری است. در ایران، استاندارد ۲۸۰۰ مربوط به بارهای زلزله و استاندارد ۳۶۰۰ مربوط به بارهای ثقلی و باد، توسط سازمان ملی استاندارد ایران تدوین شده‌اند. این استانداردها شامل ضوابطی برای محاسبه بارهای ثقلی، بارهای زنده و بارهای ویژه هستند.

برای مثال، استاندارد ۳۶۰۰ ایران، ضوابطی را برای محاسبه بارهای مرده، بارهای زنده و بارهای ویژه مانند بار برف و باد ارائه می‌دهد. این استانداردها باید در طراحی سازه‌ها رعایت شوند تا ایمنی ساختمان تضمین شود.

همچنین، در طراحی بین‌المللی، استانداردهای مانند ASCE 7 (آمریکا)، Eurocode (اروپا) و سایر استانداردهای منطقه‌ای نیز مورد استفاده قرار می‌گیرند. این استانداردها به مهندسان کمک می‌کنند تا طراحی سازه‌های ایمن و پایدار انجام دهند.

چالش‌ها و راهکارهای طراحی در برابر بارهای ثقلی

در طراحی سازه‌ها در برابر بارهای ثقلی، مهندسان با چالش‌هایی مانند:

• تغییرات بارهای زنده در طول زمان
• تاثیر بارهای ویژه مانند زلزله و باد
• انتخاب مصالح مناسب با توجه به بارهای اعمال شده
• تحلیل دقیق مسیر انتقال بار

روبرو هستند. برای حل این چالش‌ها، مهندسان باید از روش‌های تحلیل پیشرفته، نرم‌افزارهای مهندسی و تجربه خود استفاده کنند. همچنین، استفاده از مصالح با مقاومت بالا و طراحی بهینه اعضای سازه‌ای می‌تواند به افزایش ایمنی ساختمان کمک کند.

برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به طراحی بنا مراجعه کنید.

نتیجه‌گیری

گرانش به عنوان نیروی اصلی ایجاد بارهای ثقلی، نقش اساسی در طراحی سازه‌های ساختمانی دارد. تحلیل دقیق این بارها و طراحی اعضای سازه‌ای با توجه به استانداردهای ملی و بین‌المللی، ضروری برای ایجاد ساختمان‌های ایمن و پایدار است. مهندسان باید با استفاده از روش‌های تحلیل پیشرفته و نرم‌افزارهای مهندسی، بارهای ثقلی را به درستی محاسبه و طراحی سازه را به گونه‌ای انجام دهند که بتواند این بارها را بدون خطر شکست یا تغییر شکل غیرمجاز تحمل کند.

در نهایت، توجه به بارهای ثقلی و نقش گرانش در طراحی سازه، می‌تواند به کاهش خطرات و افزایش عمر مفید ساختمان‌ها کمک کند.
