طراحی و ترسیم پلان معماری یکی از اولین و مهم‌ترین مراحل در هر پروژه ساخت‌وساز یا بازسازی است. اگرچه امروزه نرم‌افزارهای پیشرفته و برنامه‌های طراحی سه‌بعدی به سرعت در حال جایگزینی روش‌های سنتی هستند، اما هنوز هم بسیاری از معماران، دانشجویان و حتی علاقه‌مندان به معماری به روش‌های دستی برای ترسیم پلان روی می‌آورند. این روش نه تنها به شما کمک می‌کند تا مفاهیم اساسی طراحی را بهتر درک کنید، بلکه می‌تواند یک تجربه خلاقانه و لذت‌بخش[…]
طراحی و ترسیم پلان معماری یکی از اولین و مهم‌ترین مراحل در هر پروژه ساخت‌وساز یا بازسازی است. اگرچه امروزه نرم‌افزارهای پیشرفته و برنامه‌های طراحی سه‌بعدی به سرعت در حال جایگزینی روش‌های سنتی هستند، اما هنوز هم بسیاری از معماران، دانشجویان و حتی علاقه‌مندان به معماری به روش‌های دستی برای ترسیم پلان روی می‌آورند. این روش نه تنها به شما کمک می‌کند تا مفاهیم اساسی طراحی را بهتر درک کنید، بلکه می‌تواند یک تجربه خلاقانه و لذت‌بخش نیز باشد. در این مقاله، به بررسی روش‌های ترسیم پلان معماری با دست و ابزارهای ساده می‌پردازیم و نکات مهمی را برای شروع این فرایند ارائه می‌دهیم.
چرا باید پلان معماری را با دست ترسیم کنیم؟
ترسیم پلان با دست چند مزیت دارد که آن را به یک روش ارزشمند تبدیل می‌کند:
- درک بهتر مفاهیم: هنگام ترسیم دستی، شما مجبورید به جزئیات فنی و ابعاد دقیق توجه کنید که در نرم‌افزارها ممکن است به سادگی از دست برود.
- خلاقیت و انعطاف: با استفاده از کاغذ و مداد، می‌توانید به راحتی ایده‌های خود را تغییر دهید و آزمایش کنید بدون اینکه محدودیت‌های نرم‌افزاری شما را محدود کنند.
- آموزش: برای دانشجویان معماری، ترسیم دستی یک روش عالی برای یادگیری اصول اولیه طراحی و خواندن پلان است.
- ارزان و دسترس: نیاز به تجهیزات گران‌قیمت ندارید و می‌توانید با ابزارهای ساده شروع کنید.
اگر شما نیز علاقه‌مند به شروع ترسیم پلان با دست هستید، ادامه مطلب را دنبال کنید تا با ابزارها و روش‌های لازم آشنا شوید.
ابزارهای اساسی برای ترسیم پلان معماری
برای شروع، نیاز به ابزارهای ساده‌ای دارید که در دسترس هستند و می‌توانید آنها را در هر مغازه کاغذ و ادوات خریداری کنید. این ابزارها شامل:
- کاغذ: کاغذ مخصوص طراحی یا کاغذ میلی‌متری (grid paper) که دارای شبکه‌ای از خطوط است، بسیار مفید است. این کاغذ به شما کمک می‌کند تا ابعاد دقیق را رعایت کنید.
- مداد و پاک‌کن: مداد با سختی متوسط (HB یا 2B) برای خط‌کشی اولیه و مداد تیز برای جزئیات مناسب است. پاک‌کن نیز برای تصحیح خطاها ضروری است.
- خط‌کش: برای کشیدن خطوط مستقیم و دقیق استفاده می‌شود. خط‌کش‌های پلاستیکی یا فلزی با اندازه‌های مختلف موجود هستند.
- پاسکال: این ابزار برای اندازه‌گیری زوایا و کشیدن خطوط موازی یا عمود استفاده می‌شود.
- نرم‌افزارهای کمکی (اختیاری): اگر می‌خواهید از ابزارهای دیجیتال برای کمک به طراحی استفاده کنید، برنامه‌هایی مانند AutoCAD یا حتی اپلیکیشن‌های ساده‌تر مانند SketchUp می‌توانند مفید باشند، اما در این مقاله تمرکز بر روش دستی است.
با این ابزارها، می‌توانید پلان‌های ساده تا پیچیده را ترسیم کنید. اما قبل از شروع، باید با اصول اولیه طراحی آشنا شوید.
مراحل اولیه ترسیم پلان معماری
ترسیم پلان معماری شامل چند مرحله اساسی است که باید به ترتیب انجام شوند:
1. تعیین مقیاس
مقیاس یکی از مهم‌ترین عناصر در ترسیم پلان است. مقیاس نشان می‌دهد که چقدر اندازه‌های واقعی در کاغذ کوچک شده‌اند. برای مثال، مقیاس 1:100 به این معنی است که هر سانتی‌متر در پلان برابر با 1 متر در واقعیت است. انتخاب مقیاس مناسب بستگی به اندازه پروژه و سطح جزئیات مورد نیاز دارد.
2. طراحی شبکه پایه
اگر از کاغذ میلی‌متری استفاده می‌کنید، شبکه موجود در کاغذ به شما کمک می‌کند تا خطوط را دقیق ترسیم کنید. اما اگر از کاغذ ساده استفاده می‌کنید، باید خودتان شبکه‌ای از خطوط موازی با فاصله یکسان (مطابق مقیاس انتخابی) کشیده و سپس پلان را روی آن ترسیم کنید.
3. ترسیم دیوارها و جداره‌ها
پس از آماده‌سازی شبکه، می‌توانید دیوارها را با استفاده از خط‌کش و پاسکال ترسیم کنید. دیوارها معمولاً با خطوط ضخیم‌تری نشان داده می‌شوند تا از سایر عناصر متمایز شوند. توجه داشته باشید که در پلان معماری، دیوارها با ضخامت مشخصی (معمولاً 10 تا 15 سانتی‌متر) نشان داده می‌شوند.

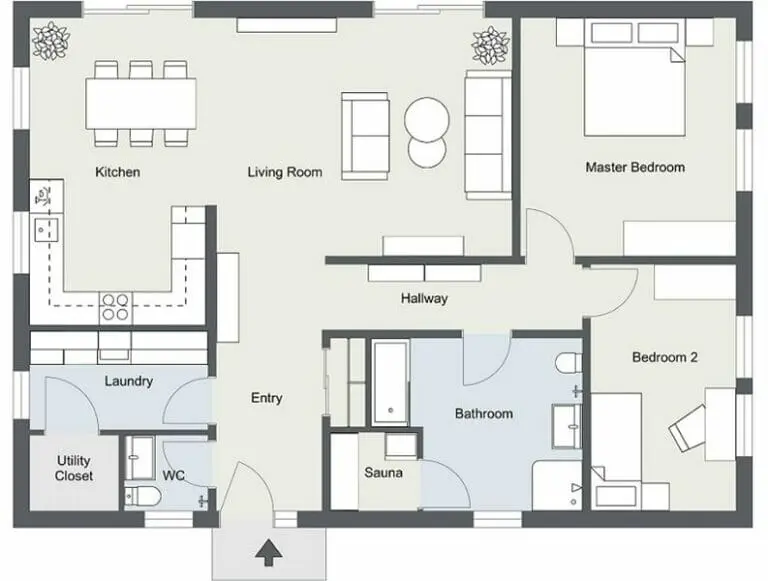

4. تعیین موقعیت درب‌ها و پنجره‌ها
در این مرحله، باید موقعیت درب‌ها و پنجره‌ها را در پلان مشخص کنید. درب‌ها و پنجره‌ها معمولاً با نمادهای استاندارد نشان داده می‌شوند. برای مثال، درب‌ها با یک مستطیل کوچک همراه با یک خط عمودی یا افقی در وسط نشان داده می‌شوند. پنجره‌ها نیز با یک مستطیل همراه با خطوط افقی یا عمودی برای نشان دادن شیشه‌ها ترسیم می‌شوند.

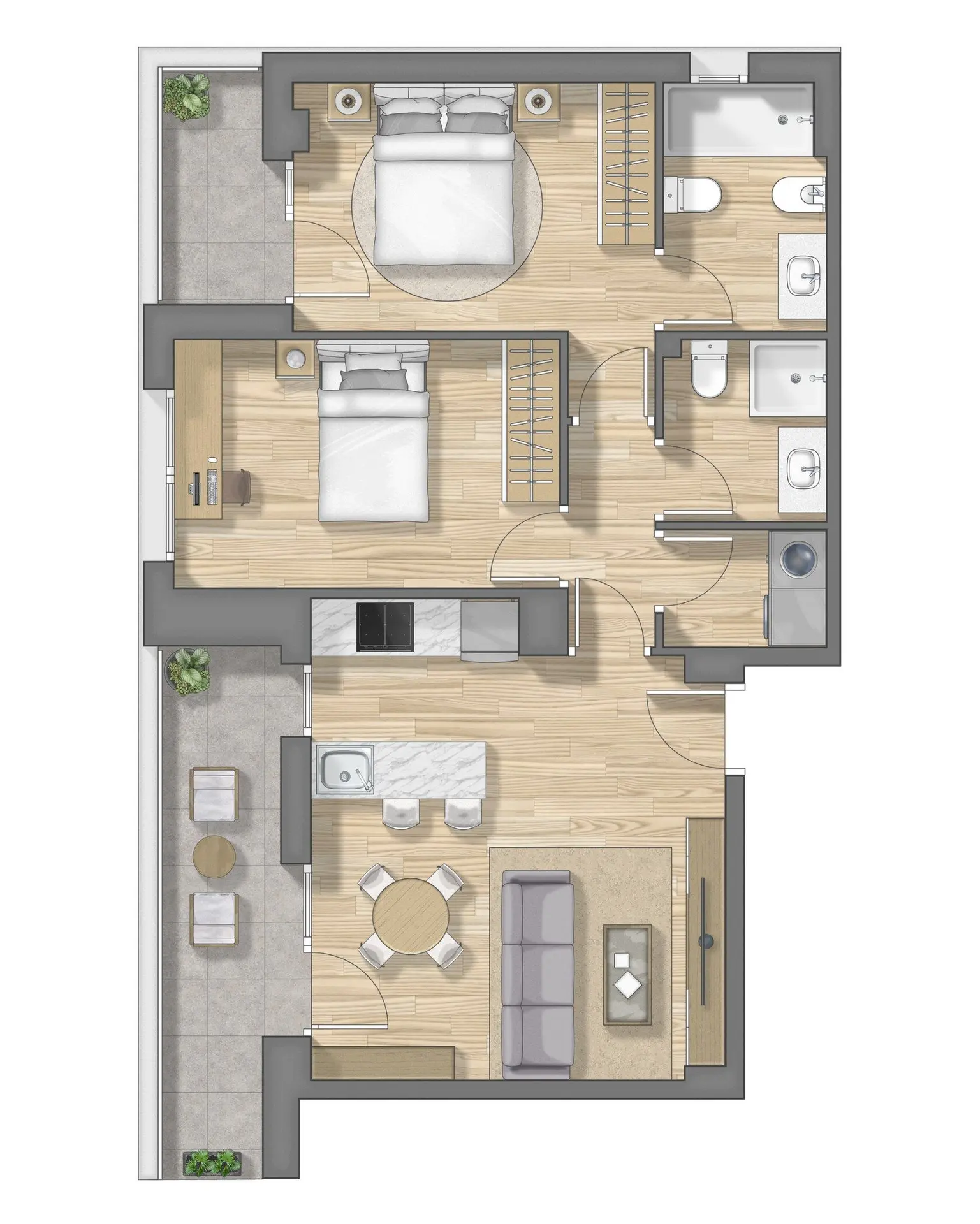

5. اضافه کردن جزئیات داخلی
پس از ترسیم دیوارها و درب‌ها، می‌توانید به جزئیات داخلی مانند مبلمان، لوازم خانگی، سیستم‌های تهویه و حتی مسیرهای نورپردازی بپردازید. این جزئیات به پلان واقع‌گرایی بیشتری می‌بخشند و کمک می‌کنند تا فضای طراحی شده را بهتر درک کنید.
نکات مهم برای ترسیم پلان دقیق
برای اینکه پلان شما دقیق و قابل استفاده باشد، باید به چند نکته مهم توجه کنید:
- دقت در اندازه‌گیری: استفاده از خط‌کش و پاسکال برای اندازه‌گیری دقیق ضروری است. هر خط باید با دقت کشیده شود تا ابعاد واقعی رعایت شود.
- استفاده از نمادهای استاندارد: در معماری، هر عنصر با نماد خاصی نشان داده می‌شود. برای مثال، درب‌ها، پنجره‌ها، پله‌ها و حتی سیستم‌های لوله‌کشی باید با نمادهای استاندارد ترسیم شوند تا پلان قابل فهم باشد.
- توجه به جهت: معمولاً پلان‌ها از جهت شمال به جنوب یا شرق به غرب ترسیم می‌شوند. مشخص کردن جهت در پلان به شما کمک می‌کند تا درک بهتری از فضای طراحی شده داشته باشید.
- بررسی و تصحیح: پس از ترسیم اولیه، باید پلان را بررسی کنید و خطاها را با پاک‌کن تصحیح کنید. این مرحله بسیار مهم است زیرا خطاهای کوچک می‌توانند در مراحل بعدی مشکلاتی ایجاد کنند.
اگر می‌خواهید با روش‌های پیشرفته‌تر و نرم‌افزارهای طراحی آشنا شوید، می‌توانید به مقالات تخصصی‌تر در زمینه طراحی معماری مراجعه کنید. برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به طراحی بنا مراجعه کنید.
آموزش ترسیم پلان با ابزارهای ساده
اگر هنوز تجربه کافی در ترسیم پلان ندارید، می‌توانید با تمرین روی پلان‌های ساده شروع کنید. برای مثال، می‌توانید پلان یک اتاق کوچک یا یک واحد مسکونی را ترسیم کنید. سپس با اضافه کردن جزئیات بیشتر، مانند سیستم‌های لوله‌کشی یا الکتریکی، به پلان‌های پیچیده‌تر بپردازید.
یکی از روش‌های مفید برای یادگیری، استفاده از نمونه‌های موجود است. می‌توانید پلان‌های موجود را کپی کنید و سپس با تغییرات کوچک، پلان‌های جدیدی طراحی کنید. این روش به شما کمک می‌کند تا با اصول طراحی آشنا شوید و خلاقیت خود را توسعه دهید.
چالش‌ها و راهکارهای حل آنها
در هنگام ترسیم پلان با دست، ممکن است با چالش‌هایی روبرو شوید. برخی از این چالش‌ها و راهکارهای حل آنها عبارتند از:
- خطاهای اندازه‌گیری: برای جلوگیری از این مشکل، می‌توانید از خط‌کش با مقیاس دقیق استفاده کنید و هر اندازه‌گیری را دو بار بررسی کنید.
- خطوط نامنظم: اگر خطوط شما صاف نیستند، می‌توانید از خط‌کش و پاسکال بهتر استفاده کنید یا حتی از یک خط‌کش بزرگتر برای کشیدن خطوط مستقیم استفاده کنید.
- کمبود خلاقیت: اگر در طراحی خلاقیت کافی ندارید، می‌توانید از پلان‌های موجود الهام بگیرید و با تغییرات کوچک، طراحی جدیدی ایجاد کنید.
- زمان‌بر بودن: ترسیم پلان با دست زمان‌بر است، اما با تمرین و استفاده از ابزارهای مناسب، می‌توانید سرعت خود را افزایش دهید.
با توجه به این نکات و تمرین مداوم، می‌توانید پلان‌های دقیق و خلاقانه‌ای طراحی کنید که نه تنها برای خودتان بلکه برای دیگران نیز مفید باشد.
در پایان، ترسیم پلان معماری با دست یک مهارت ارزشمند است که نه تنها به شما کمک می‌کند تا اصول طراحی را بهتر درک کنید، بلکه می‌تواند یک فعالیت خلاقانه و لذت‌بخش نیز باشد. با استفاده از ابزارهای ساده و تمرین مداوم، می‌توانید پلان‌های حرفه‌ای و دقیق را طراحی کنید.
