FiniteElement تحلیل سازه با روش اجزای محدود - طراحی بنا

در دنیای مهندسی سازه و تحلیل‌های پیشرفته، روش اجزای محدود به عنوان یکی از قدرتمندترین ابزارهای محاسباتی شناخته می‌شود. این روش که با نام Finite Element Analysis (FEA) نیز شناخته می‌شود، امکان تحلیل دقیق رفتار سازه‌ها تحت بارهای مختلف را فراهم می‌آورد. در این مقاله، به بررسی اصول اساسی تحلیل اجزای محدود، کاربردهای آن در مهندسی سازه، و چگونگی استفاده از این روش برای ارزیابی پایداری و عملکرد ساختمان‌ها می‌پردازیم.

مبانی روش اجزای محدود

روش اجزای محدود بر اساس تقسیم یک سازه پیچیده به تعداد زیادی از عناصر کوچکتر و ساده‌تر (اجزای محدود) بنا شده است. این عناصر سپس به یکدیگر متصل می‌شوند و رفتار کلی سازه از طریق تحلیل رفتار هر یک از این عناصر به دست می‌آید. در این روش، معادلات دیفرانسیل حاکم بر رفتار سازه به مجموعه‌ای از معادلات جبری تبدیل می‌شوند که با استفاده از روش‌های عددی حل می‌شوند.

یکی از مزیت‌های اصلی این روش، توانایی مدل‌سازی دقیق رفتار غیرخطی مواد و سازه‌ها است. برای مثال، در تحلیل سازه‌های بتنی یا فولادی که تحت بارهای سنگین قرار دارند، روش اجزای محدود می‌تواند تغییر شکل‌های پلاستیک، ترک خوردگی، و حتی شکست را پیش‌بینی کند. این ویژگی، آن را به ابزاری حیاتی برای مهندسان سازه تبدیل کرده است.

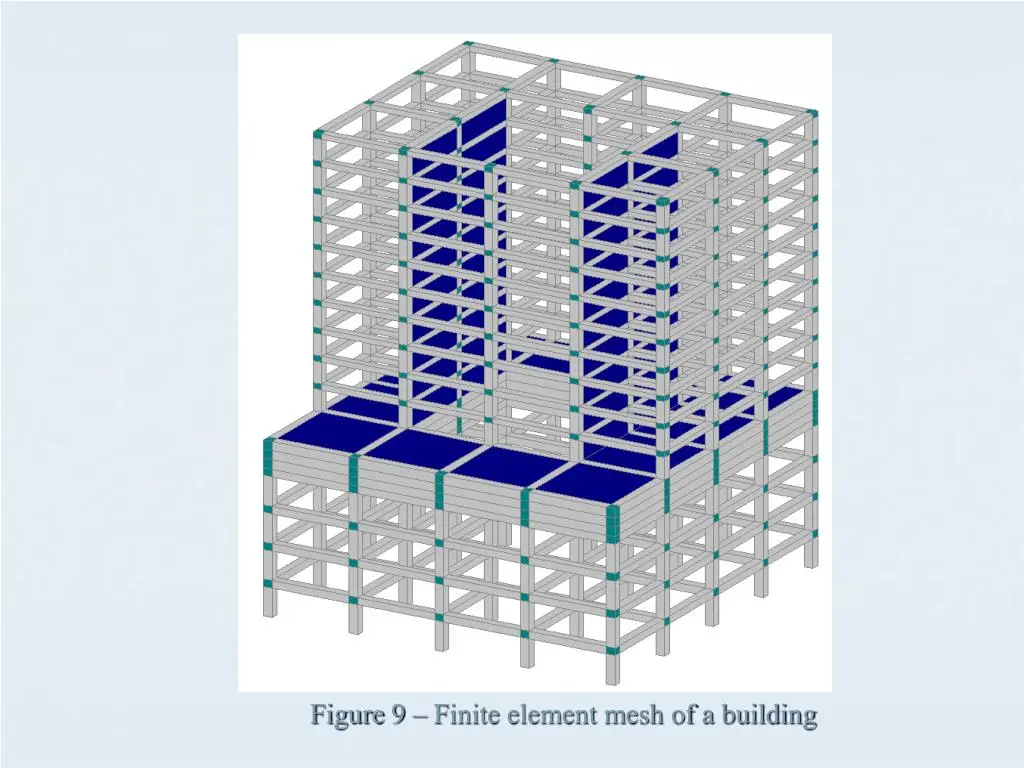

در تحلیل اجزای محدود، انتخاب نوع عنصر، شبکه‌بندی مناسب (meshing)، و تعیین شرایط مرزی (boundary conditions) از اهمیت ویژه‌ای برخوردار است. شبکه‌بندی دقیق‌تر منجر به دقت بالاتر در نتایج می‌شود، اما با افزایش تعداد عناصر، زمان محاسبات نیز افزایش می‌یابد. بنابراین، مهندسان باید تعادل مناسبی بین دقت و کارایی محاسباتی برقرار کنند.

کاربردهای تحلیل اجزای محدود در مهندسی سازه

تحلیل اجزای محدود در انواع مختلفی از پروژه‌های مهندسی سازه کاربرد دارد. برخی از مهم‌ترین کاربردها شامل:

• تحلیل استاتیکی و دینامیکی: بررسی رفتار سازه تحت بارهای ثابت یا متغیر در زمان، مانند زلزله یا باد.
• تحلیل حرارتی: بررسی توزیع دما در سازه‌ها، به ویژه در مواردی که تغییرات دمایی می‌تواند تأثیرگذار باشد.
• تحلیل ارتعاشات: ارزیابی پاسخ سازه به بارهای دینامیکی مانند لرزش‌های صنعتی یا زلزله.
• تحلیل شکست و تغییر شکل: پیش‌بینی نقاط ضعف سازه و احتمال شکست در شرایط مختلف بارگذاری.
• طراحی سازه‌های پیچیده: مانند پل‌ها، سدها، و ساختمان‌های بلند که نیاز به تحلیل دقیق دارند.

در پروژه‌های بزرگ، مانند ساخت‌وساز ساختمان‌های بلند یا پل‌های معلق، استفاده از تحلیل اجزای محدود اجتناب‌ناپذیر است. این روش امکان بررسی دقیق تأثیر بارهای مختلف، مانند وزن خود سازه، بارهای زنده، و بارهای محیطی، را فراهم می‌آورد و به مهندسان کمک می‌کند تا طراحی‌های ایمن‌تر و کارآمدتری ارائه دهند.

مراحل اجرای تحلیل اجزای محدود

برای اجرای یک تحلیل اجزای محدود موفق، باید مراحل زیر را دنبال کرد:

1. مدل‌سازی هندسی: ایجاد مدل سه‌بعدی دقیق از سازه با استفاده از نرم‌افزارهای CAD یا مدل‌سازی خاص.
2. انتخاب نوع عنصر: انتخاب عناصر مناسب بر اساس نوع ماده، بارگذاری، و دقت مورد نیاز.

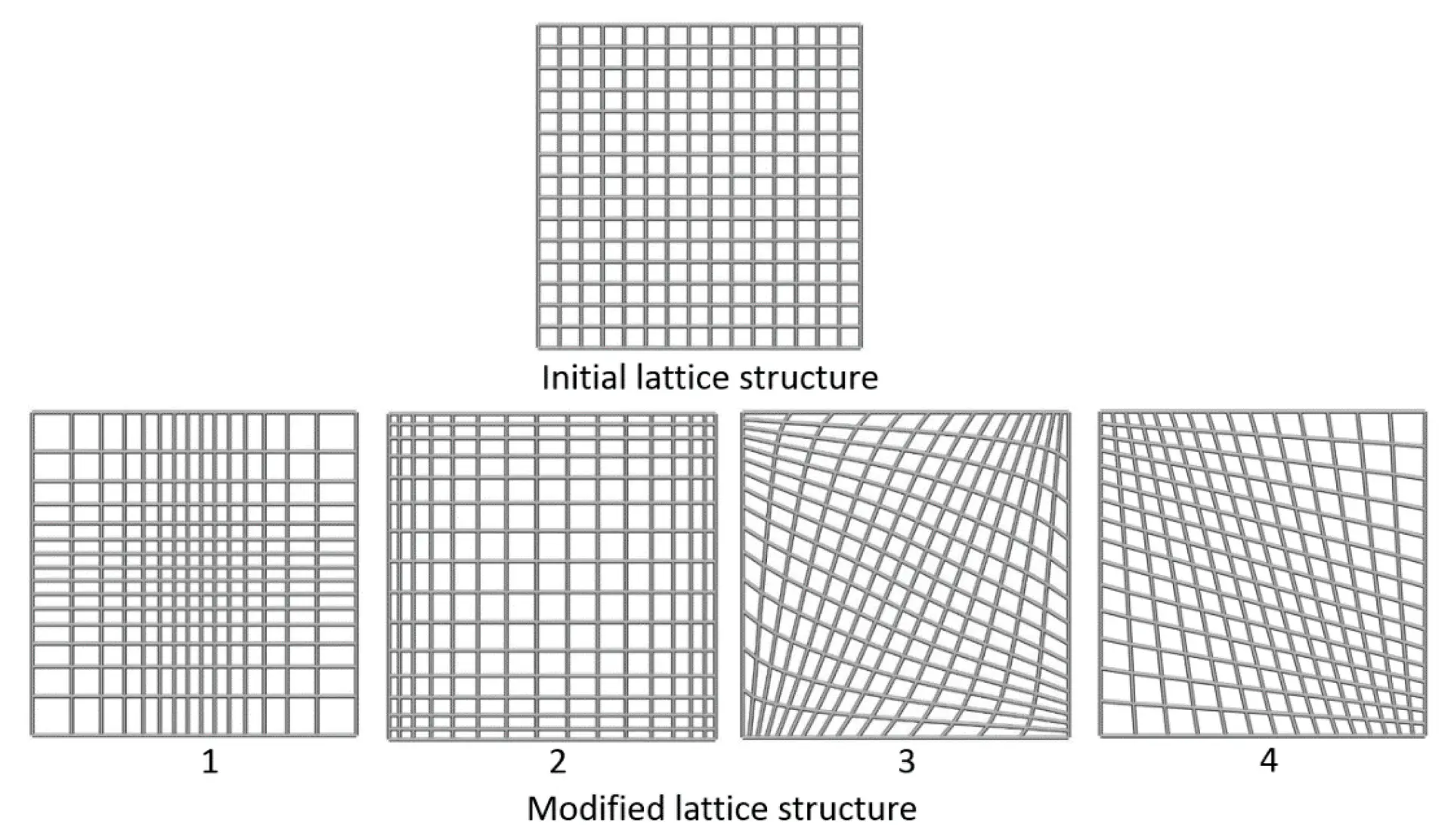

3. شبکه‌بندی (meshing): تقسیم مدل به عناصر محدود با اندازه مناسب برای دستیابی به دقت کافی.
4. تعیین شرایط مرزی: اعمال بارها، تکیه‌گاه‌ها، و محدودیت‌های لازم بر روی مدل.
5. انتخاب روش حل: انتخاب روش حل مناسب، مانند روش‌های مستقیم یا ایتراتیو، بر اساس پیچیدگی مدل.
6. تحلیل و بررسی نتایج: بررسی نتایج حاصل از تحلیل، مانند تنش‌ها، تغییر شکل‌ها، و فرکانس‌های طبیعی.
7. تعدیل و بهبود: در صورت نیاز، اصلاح مدل یا شرایط بارگذاری و اجرای تحلیل مجدد.

در این میان، انتخاب مواد و خواص مکانیکی آن‌ها از اهمیت ویژه‌ای برخوردار است. برای مثال، در سازه‌های بتنی، مشخصات بتن مانند مقاومت فشاری، مدول الاستیسیته، و رفتار پس از ترک خوردگی باید به دقت وارد شوند. در سازه‌های فلزی نیز، خواص فولاد مانند مقاومت کششی، مقاومت به خستگی، و رفتار پلاستیک باید در نظر گرفته شوند.

چالش‌ها و محدودیت‌های تحلیل اجزای محدود

尽管 تحلیل اجزای محدود ابزاری قدرتمند است، اما همچنان با چالش‌هایی روبرو است. برخی از این چالش‌ها شامل:

• پیچیدگی مدل‌سازی: ایجاد مدل‌های دقیق برای سازه‌های پیچیده زمان‌بر و نیاز به دانش فنی بالا دارد.
• نیاز به منابع محاسباتی: تحلیل‌های دقیق ممکن است نیاز به سخت‌افزار قوی و زمان محاسباتی طولانی داشته باشند.
• عدم قطعیت در خواص مواد: خواص مکانیکی مواد در واقعیت ممکن است با مقادیر نظری تفاوت داشته باشند.
• محدودیت‌های نرم‌افزاری: برخی نرم‌افزارها ممکن است برای تحلیل‌های خاص محدودیت داشته باشند.

با این حال، پیشرفت‌های اخیر در فناوری محاسباتی و نرم‌افزارهای تخصصی، بسیاری از این چالش‌ها را کاهش داده است. امروزه، نرم‌افزارهای پیشرفته‌ای مانند ABAQUS، ANSYS، و SAP2000 امکان تحلیل‌های پیچیده را با دقت بالا فراهم می‌آورند.

نکات مهم برای استفاده مؤثر از تحلیل اجزای محدود

برای بهره‌برداری بهینه از تحلیل اجزای محدود، باید به نکات زیر توجه کرد:

• دقت در مدل‌سازی: هر چه مدل دقیق‌تر باشد، نتایج قابل اعتمادتر خواهند بود.
• توجه به شرایط واقعی: بارها، تکیه‌گاه‌ها، و خواص مواد باید به واقعیت نزدیک باشند.
• استفاده از شبکه‌بندی مناسب: شبکه‌بندی بسیار ریز ممکن است نتایج دقیق‌تری ارائه دهد، اما زمان محاسبات را افزایش می‌دهد.
• ارزیابی حساسیت: بررسی تأثیر تغییر پارامترهای مختلف بر نتایج تحلیل.
• تایید نتایج: مقایسه نتایج با داده‌های آزمایشگاهی یا تجربی برای اطمینان از دقت.

در نهایت، تحلیل اجزای محدود باید به عنوان یک ابزار مکمل برای تجربه و دانش مهندسی استفاده شود، نه جایگزینی برای آن. مهندسان باید نتایج تحلیل را با دانش فنی خود ترکیب کنند تا تصمیمات بهینه و ایمن‌تری بگیرند.
