در پروژه‌های ساختمانی مدرن، نمایش جزئیات اجرایی به‌صورت سه‌بعدی دیگر صرفاً یک گزینه زیبا نیست؛ بلکه یک ضرورت اساسی برای کاهش خطاهای ساخت، بهبود هماهنگی میان تیم‌ها و افزایش سرعت تحویل پروژه است. این جزئیات نه تنها شکل نهایی ساختمان را به‌دست می‌آورد، بلکه مسیر دقیق اجرای هر جزء را از فونداسیون تا سقف، در قالبی قابل‌فهم برای معماران، مهندسان، پیمانکاران و حتی ناظران کیفیت بازنمایی می‌کند.

اهمیت نمایش جزئیات اجرایی در طراحی سه‌بعدی

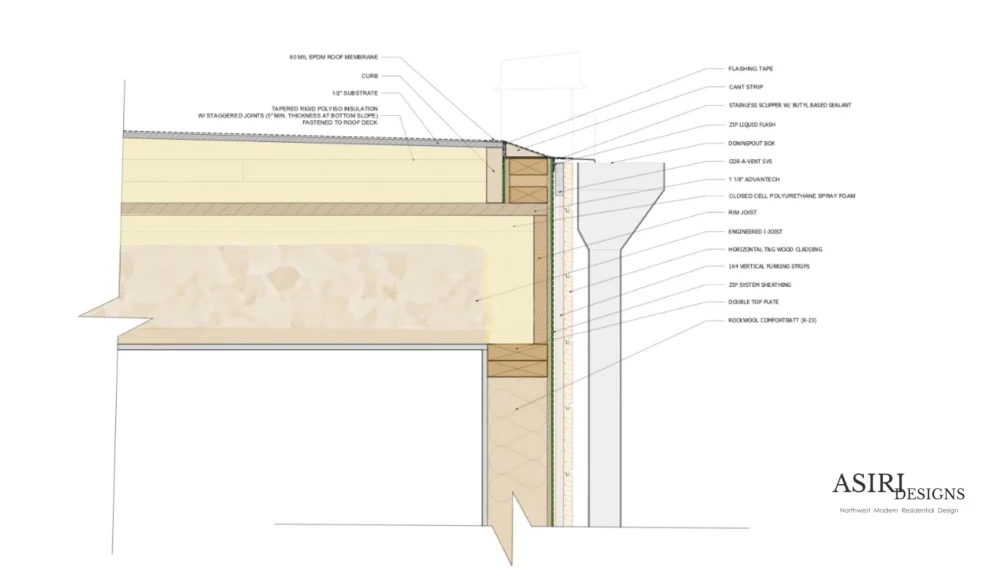

نمایش جزئیات اجرایی در محیط‌های سه‌بعدی، به‌ویژه با استفاده از فناوری‌های BIM (مدل‌سازی اطلاعات ساختمان)، امکان همزمان‌سازی اطلاعات هندسی و داده‌های فنی را فراهم می‌سازد. این همگامی باعث می‌شود که هر تغییر کوچک در طراحی، به‌سرعت در تمام سطوح پروژه منعکس شود و از بروز تناقضات جلوگیری گردد. به‌علاوه، با ارائه نمای دقیق از اجزای ساختاری نظیر پاراپت‌ها، سقف‌های مسطح و فریم‌های چوبی، تیم‌های اجرایی می‌توانند برنامه‌ریزی دقیق‌تری برای نصب، مونتاژ و کنترل کیفیت داشته باشند.

فرآیند تهیه جزئیات اجرایی با نرم‌افزارهای BIM

گام نخست در تهیه جزئیات اجرایی، تعریف دقیق سطوح و مقاطع در نرم‌افزارهای پیشرفته‌ای چون Revit یا ArchiCAD است. این ابزارها امکان ایجاد فامیل‌های سفارشی (Family Types) برای هر جزء را می‌دهند؛ به‌طوری که ویژگی‌های فنی مانند ضخامت، جنس و نحوه اتصال به‌صورت پارامترهای قابل‌تغییر ذخیره می‌شوند. پس از ساخت این فامیل‌ها، می‌توان آن‌ها را در یک مدل کلی ترکیب کرد و از ابزارهای تقاطع (Clash Detection) برای شناسایی تداخل‌های احتمالی بهره برد.

در مرحله بعد، با استفاده از قابلیت‌های مستندسازی BIM، نقشه‌های جزئیات (Detail Drawings) به‌صورت خودکار تولید می‌شوند. این نقشه‌ها شامل برش‌های مقطعی، نماهای مقیاسی و توضیحات فنی می‌باشند که می‌توانند به‌صورت فایل‌های DWG یا PDF صادر شوند. نکته مهم این است که هر بار که یک تغییر در مدل کلی اعمال می‌شود، این جزئیات به‌صورت دینامیک به‌روزرسانی می‌شوند؛ به‌عبارت دیگر، اطلاعات تکثیری که در گذشته با روش‌های سنتی نیاز به بازنگری داشت، در اینجا به‌صورت خودکار اصلاح می‌گردد.

به‌کارگیری ابزارهای تجزیه و تحلیل ساختاری

برای اطمینان از صحت جزئیات اجرایی، ترکیب BIM با نرم‌افزارهای تحلیل استاتیک مانند ETABS یا SAP2000 ضروری است. این ترکیب امکان انتقال داده‌های هندسی به‌صورت مستقیم به مدل‌های تحلیل را فراهم می‌کند و نتایج تحلیل (مانند توزیع نیروها و نیروی برشی) می‌توانند به‌سرعت در جزئیات اجرایی بازتاب یابند. این روند به‌ویژه در پروژه‌های پیچیده‌ای که شامل پاراپت‌های منحنی یا سقف‌های با انحنای خاص هستند، ارزشمند است.

نکات کلیدی برای بهبود دقت جزئیات اجرایی در مدل‌سازی سه‌بعدی

• استفاده از استانداردهای ملی و بین‌المللی: انتخاب استانداردهای معتبر برای هر جزء (مانند ASTM برای فولاد یا ISO برای چوب) باعث می‌شود که تمام اعضای پروژه به یک زبان مشترک ارجاع دهند.
• تعریف واضح لایه‌ها و دسته‌بندی‌ها: جداسازی اجزای معماری، سازه، تاسیسات و عایق‌سازی در لایه‌های مختلف، جستجو و ویرایش را ساده می‌کند.
• به‌کارگیری پارامترهای قابل‌تغییر: برای هر جزئی، پارامترهایی مانند ضخامت، فاصله، زاویه و نوع اتصال تعریف شود تا در صورت نیاز به تغییر، تنها مقدار پارامتر اصلاح گردد.
• تست‌کردن تداخل‌ها قبل از نهایی‌سازی: ابزارهای Clash Detection باید حداقل یک بار قبل از خروجی‌گیری نهایی اجرا شوند تا تداخل‌های مخفی شناسایی شوند.
• مستندسازی دقیق توضیحات فنی: هر جزئیات باید با توضیحاتی شامل مواد، روش نصب، توصیف جوش‌کاری یا پیچ‌گذاری و نکات ایمنی همراه باشد.

علاوه بر این، استفاده از رندرینگ‌های با کیفیت بالا می‌تواند به‌ویژه برای بخش‌های نمایشی پروژه به مشتریان و سرمایه‌گذاران کمک کند. رندرینگ‌های حرفه‌ای نه تنها زیبایی بصری را افزایش می‌دهند، بلکه می‌توانند به‌عنوان ابزار آموزشی برای کارگران میدانی نیز به‌کار روند؛ چرا که تصویری واضح از نحوهٔ ترکیب اجزاء مختلف را ارائه می‌دهند.

مثال عملی: جزئیات پاراپت در کلینیک‌های پزشکی

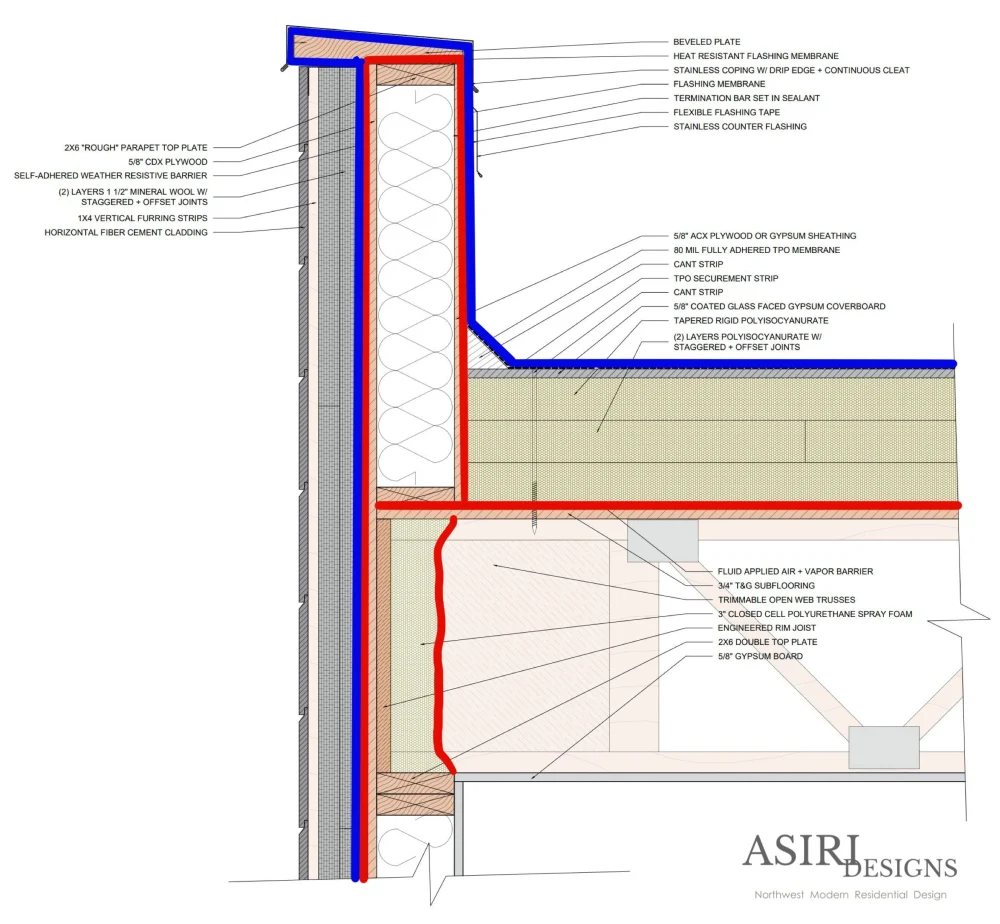

در پروژه‌های بهداشتی، جزئیات پاراپت‌ها به‌دلیل نیاز به ایمنی و بهداشت خاص، اهمیت ویژه‌ای دارند. برای نمونه، در کلینیک‌های پزشکی جدید، پاراپت باید با مواد مقاوم در برابر آتش و به‌هم‌پوشانی دقیق با سیستم‌های تهویه‌هوای مطبوع، طراحی شود. با استفاده از BIM، می‌توان یک فریم چوبی دقیق برای پاراپت ایجاد کرد، سپس با اعمال یک لایهٔ پوشش آتش‌نشانی، نحوهٔ اتصال به دیوارهای اصلی و محل دقیق نصب پنجره‌های ایمنی را به‌صورت سه‌بعدی نمایش داد.

در نهایت، ترکیب جزئیات اجرایی دقیق با فناوری‌های BIM نه تنها باعث صرفه‌جویی در زمان و هزینه می‌شود، بلکه سطح کیفیت نهایی پروژه را به‌مراتب ارتقا می‌دهد. با به‌کارگیری روش‌های فوق‌الذکر، معماران و مهندسان می‌توانند اطمینان حاصل کنند که هر قطعهٔ ساختمان، دقیقاً مطابق با نقشه‌های طراحی شده ساخته می‌شود و در نهایت به‌هدف نهایی پروژه – ارائهٔ یک ساختار ایمن، زیبا و عملکردی – نزدیک‌تر می‌شود.
