Detail نقشه جزئیات اجرایی ساختمان در اندازه بزرگ - طراحی بنا

نقشه‌های جزئیات اجرایی به‌عنوان «کد ژنتیک» هر پروژه ساختمانی، اطلاعات دقیق و کامل لازم برای تبدیل طرح‌های مفهومی به سازه‌ای واقعی را در اختیار مهندسان، معماران و کارگرانی می‌گذارند. در مقیاس بزرگ، این جزئیات نه تنها باید به‌دقت فنی بالا باشند، بلکه باید به‌گونه‌ای تنظیم شوند که در زمان اجرا، هزینه‌ها به حداقل رسیده و خطاهای ساختاری به‌صورت قابل‌قابلیت کاهش یابد.

اهمیت جزئیات اجرایی در پروژه‌های بزرگ

در پروژه‌های مقیاس‌دار، هر خطا یا نقص در نقشه‌های جزئیات می‌تواند به‌سرعت به هزینه‌های اضافه، تأخیر در زمان‌بندی یا حتی خطرات ایمنی منجر شود. بنابراین، تهیه نقشه‌های دقیق، شامل تمام لایه‌های سازه‌ای، معماری و تاسیساتی، امری ضروری است. این نقشه‌ها باید بتوانند پاسخگوی سؤالات زیر باشند:

• کدام مواد باید استفاده شوند؟
• ابعاد دقیق اجزا چه‌اند؟
• نحوه اتصال بین اجزاء مختلف چگونه است؟
• نقطه‌های حساس به‌خصوص برای کنترل کیفیت کجا هستند؟

ساختار کلی نقشه‌های جزئیات اجرایی

یک بسته نقشه جزئیات اجرایی معمولاً شامل چندین لایهٔ تخصصی است که هر کدام به‌صورت جداگانه یا ترکیبی ارائه می‌شوند. این لایه‌ها عبارتند از:

1. جزئیات سازه‌ای

در این بخش، ارتباطات بین عناصر اصلی سازه مانند ستون‌ها، تیرها، فونداسیون و پی‌ها به‌صورت دقیق نشان داده می‌شود. ابعاد پایه، آرشیو ریف‌استریت، نوع آرماتور و جزئیات اتصال فولادی یا بتنی از موارد کلیدی هستند.

2. جزئیات معماری

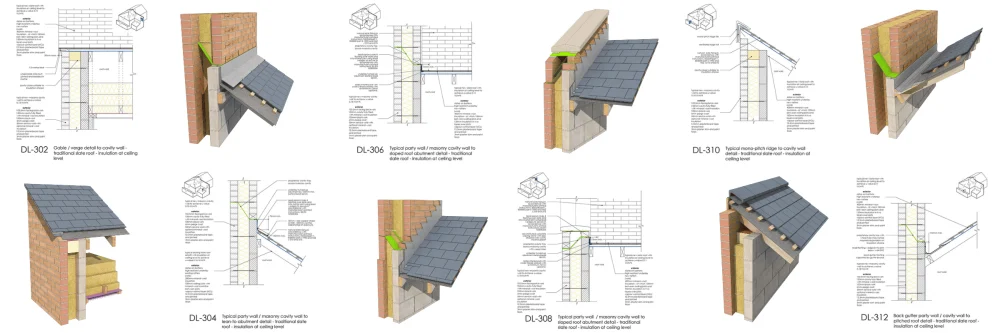

جزئیات معماری شامل پنجره‌ها، درب‌ها، جزئیات نما، سقف‌پوش‌ها و عناصری است که ظاهر نهایی ساختمان را تشکیل می‌دهند. به‌عنوان مثال، نحوهٔ نصب کاشی‌های سقف یا جزئیات جداسازی نماهای شیشه‌ای و فلزی، در این بخش گنجانده می‌شود.

3. جزئیات تاسیساتی (MEP)

در مقیاس‌های بزرگ، سیستم‌های مکانیکی، الکتریکی و لوله‌کشی (MEP) نقش حیاتی دارند. نقشه‌های جزئیات MEP شامل مسیرهای لوله‌کشی، کابل‌کشی، تجهیزات HVAC و نقاط اتصال به شبکه‌های اصلی می‌باشند. این جزئیات باید با سایر لایه‌ها هماهنگ شوند تا تداخل‌ها و ترازهای نادرست جلوگیری شود.

تأثیر مقیاس بر جزئیات اجرایی

در پروژه‌های بزرگ، مقیاس نقشه‌ها نقش کلیدی در دقت اطلاعات ایفا می‌کند. مقیاس «1:50» یا «1:100» برای جزئیات ساختمان‌های مسکونی مناسب است، اما برای سازه‌های بزرگتر مانند پل‌ها یا مجتمع‌های تجاری، مقیاس‌های دقیق‌تری نظیر «1:20» یا حتی «1:10» مورد نیاز می‌شود. این مقیاس‌های دقیق، امکان نمایش جزئیات ریز مانند تقاطع تیرهای فولادی، جزئیات جوشکاری و نقاط اتصال پیچیده را فراهم می‌آورند.

روش‌های بهینه‌سازی نقشه‌های جزئیات اجرایی

به‌کارگیری فناوری‌های نوین می‌تواند فرآیند تهیه و به‌روزرسانی جزئیات را به‌صورت چشمگیری تسهیل کند. در ادامه به مهم‌ترین روش‌ها اشاره می‌کنیم:

• استفاده از BIM (مدل‌سازی اطلاعات ساختمانی): BIM امکان همزمان‌سازی تمام لایه‌ها را فراهم می‌کند و با یک کلیک، تغییرات در یک بخش به‌صورت خودکار در سایر بخش‌ها اعمال می‌شود.
• مدیریت نسخه‌ها و کنترل تغییرات: استفاده از نرم‌افزارهای مدیریت اسناد (مانند SharePoint یا Autodesk Docs) به‌منظور جلوگیری از استفاده از نسخه‌های قدیمی نقشه‌ها.
• استفاده از استانداردهای بین‌المللی: پیروی از استانداردهای ISO، ACI یا Eurocode در تهیه جزئیات، باعث ارتقای کیفیت و قابلیت مقایسه با پروژه‌های مشابه می‌شود.

نکات کلیدی برای خواندن و تفسیر جزئیات اجرایی

خواندن یک نقشه جزئیات اجرایی نیازمند درک عمیق از نمادها، مقیاس‌ها و لایه‌های مختلف است. در ادامه به مهم‌ترین نکات اشاره می‌کنیم:

شناخت نمادهای استاندارد

نمادهای مورد استفاده در نقشه‌های اجرایی معمولاً مطابق با استانداردهای ملی یا بین‌المللی هستند. برای مثال، نمادهای مربوط به آرماتور، جوشکاری، یا عایق‌سازی باید به‌دقت با جداول مرجع تطبیق داده شوند.

توجه به برچسب‌های متنی

برچسب‌های متنی (مانند “قابلیت بارگیری ۲۵۰ کیلوگرم”) اطلاعات مهمی درباره ظرفیت و محدودیت‌های فیزیکی ارائه می‌دهند. این اطلاعات نباید نادیده گرفته شوند، زیرا می‌توانند مستقیماً بر ایمنی سازه تأثیر بگذارند.

چالش‌های رایج در تهیه جزئیات اجرایی مقیاس بزرگ

پروژه‌های بزرگ به‌دلیل تنوع زیاد اجزا و پیچیدگی‌های فنی، با چالش‌های خاصی مواجه می‌شوند. برخی از مهم‌ترین این چالش‌ها عبارتند از:

• هماهنگی میان تیم‌های مختلف (سازه، معماری، MEP) که ممکن است باعث تداخل در نقشه‌ها شود.
• تغییرات ناگهانی در طراحی که نیاز به به‌روزرسانی سریع جزئیات دارد.
• نیاز به مستندسازی دقیق برای رضایت‌مندی نهادهای نظارتی و تأمین‌کنندگان.

نتیجه‌گیری و راهکارهای آینده‌نگر

در نهایت، نقشه‌های جزئیات اجرایی در مقیاس بزرگ نه تنها ابزار فنی، بلکه یک بستر ارتباطی بین تمامی ذینفعان پروژه محسوب می‌شوند. ارتقای کیفیت این نقشه‌ها از طریق بکارگیری BIM، استانداردهای جهانی و مدیریت دقیق نسخه‌ها می‌تواند به‌طور چشمگیری هزینه‌ها را کاهش داده و زمان‌بندی پروژه را بهبود بخشد. برای سازندگان آینده، تمرکز بر هوش‌مصنوعی در تحلیل جزئیات، استفاده از واقعیت افزوده برای پیش‌نمایش دقیق و به‌کارگیری روش‌های پیش‌بینی خطر می‌تواند گامی مهم در مسیر بهینه‌سازی فرآیندهای اجرایی باشد.
