در طراحی و اجرای شبکه داده‌ای ساختمان، یکی از مراحل حیاتی و اغلب نادیده گرفته‌شده، طراحی کابل‌کشی است. این مرحله نه تنها بر عملکرد شبکه تأثیر مستقیم دارد، بلکه در امنیت، نگهداری و توسعه آینده سیستم نیز نقش کلیدی ایفا می‌کند. طراحی صحیح کابل‌کشی شبکه داده ساختمان به این معناست که کابل‌ها به گونه‌ای قرار گیرند که علاوه بر عملکرد بهینه، دسترسی آسان برای تعمیر و نگهداری، محافظت در برابر آسیب‌های فیزیکی و الکترومغناطیسی، و همچنین تطبیق‌پذیری با تغییرات آینده را فراهم آورند.

اهمیت طراحی کابل‌کشی شبکه داده

کابل‌کشی شبکه داده در ساختمان‌ها به عنوان ستون فقرات ارتباطات دیجیتال عمل می‌کند. طراحی نادرست این بخش می‌تواند منجر به مشکلاتی مانند:

• تأخیر در انتقال داده‌ها و کاهش سرعت شبکه
• بروز خطاهای مکرر و عدم پایداری ارتباطات
• سخت شدن دسترسی به کابل‌ها در زمان تعمیرات یا ارتقاء سیستم
• خطر آسیب دیدن کابل‌ها به دلیل قرارگیری در مسیرهای غیرمناسب یا بدون محافظت
• کاهش امنیت اطلاعات به دلیل دسترسی غیرمجاز به کابل‌ها

بنابراین، طراحی کابل‌کشی باید با دقت و توجه به استانداردهای فنی و نیازهای پروژه انجام شود.

مراحل طراحی کابل‌کشی شبکه داده

طراحی کابل‌کشی شبکه داده شامل چندین مرحله اساسی است که هر کدام باید با توجه به شرایط خاص پروژه و نیازهای کاربردی بررسی شوند:

1. تحلیل نیازهای شبکه

اولین گام در طراحی کابل‌کشی، تحلیل دقیق نیازهای شبکه است. این تحلیل شامل:

• تعداد دستگاه‌های متصل به شبکه (کامپیوترها، دستگاه‌های IoT، تجهیزات شبکه)
• نوع ارتباطات مورد نیاز (داده، صوت، تصویر، ویدئو)
• سرعت انتقال داده‌های مورد نیاز (مثلا 1 گیگابیت، 10 گیگابیت یا بیشتر)
• پیش‌بینی رشد شبکه در آینده (برای ایجاد فضای کافی برای توسعه)

این مرحله به شما کمک می‌کند تا نوع کابل‌ها، تعداد آنها و مسیرهای مناسب را تعیین کنید.

2. انتخاب نوع کابل مناسب

انتخاب کابل مناسب یکی از مهم‌ترین تصمیمات در طراحی کابل‌کشی است. کابل‌های شبکه داده به دو دسته اصلی تقسیم می‌شوند:

• کابل‌های مسی (UTP و STP): برای شبکه‌های محلی (LAN) استفاده می‌شوند و در انواع مختلفی مانند Cat5e، Cat6، Cat6a و Cat7 موجود هستند. کابل‌های STP دارای محافظت بیشتر در برابر تداخل الکترومغناطیسی هستند.
• کابل‌های فیبر نوری: برای انتقال داده با سرعت بالا و در مسافت‌های طولانی استفاده می‌شوند. این کابل‌ها در برابر تداخل الکترومغناطیسی مقاوم هستند و برای شبکه‌های حساس یا با نیاز به امنیت بالا مناسب هستند.

انتخاب نوع کابل باید با توجه به نیازهای سرعت، مسافت و محیط نصب انجام شود.

3. طراحی مسیرهای کابل‌کشی

مسیرهای کابل‌کشی باید به گونه‌ای طراحی شوند که:

• دسترسی آسان به کابل‌ها برای تعمیرات و نگهداری فراهم باشد.
• کابل‌ها در مسیرهایی قرار گیرند که احتمال آسیب دیدن آنها به حداقل برسد (مثلا دور از منابع گرما، رطوبت یا مواد شیمیایی).
• کابل‌ها به صورت سازماندهی شده و با استفاده از کانال‌ها، لوله‌کشی یا تراهای کابل‌کشی نصب شوند.
• مسیرهای کابل‌کشی با نقشه‌های معماری و الکتریکی هماهنگ باشند تا از تداخل با سایر سیستم‌ها جلوگیری شود.

استفاده از تراهای کابل‌کشی (مانند تراهای فلزی یا پلاستیکی) یا لوله‌کشی برای محافظت کابل‌ها و سازماندهی آنها بسیار توصیه می‌شود.

4. استفاده از تجهیزات محافظت و سازماندهی

برای افزایش امنیت و سازماندهی کابل‌کشی، از تجهیزات مختلفی مانند:

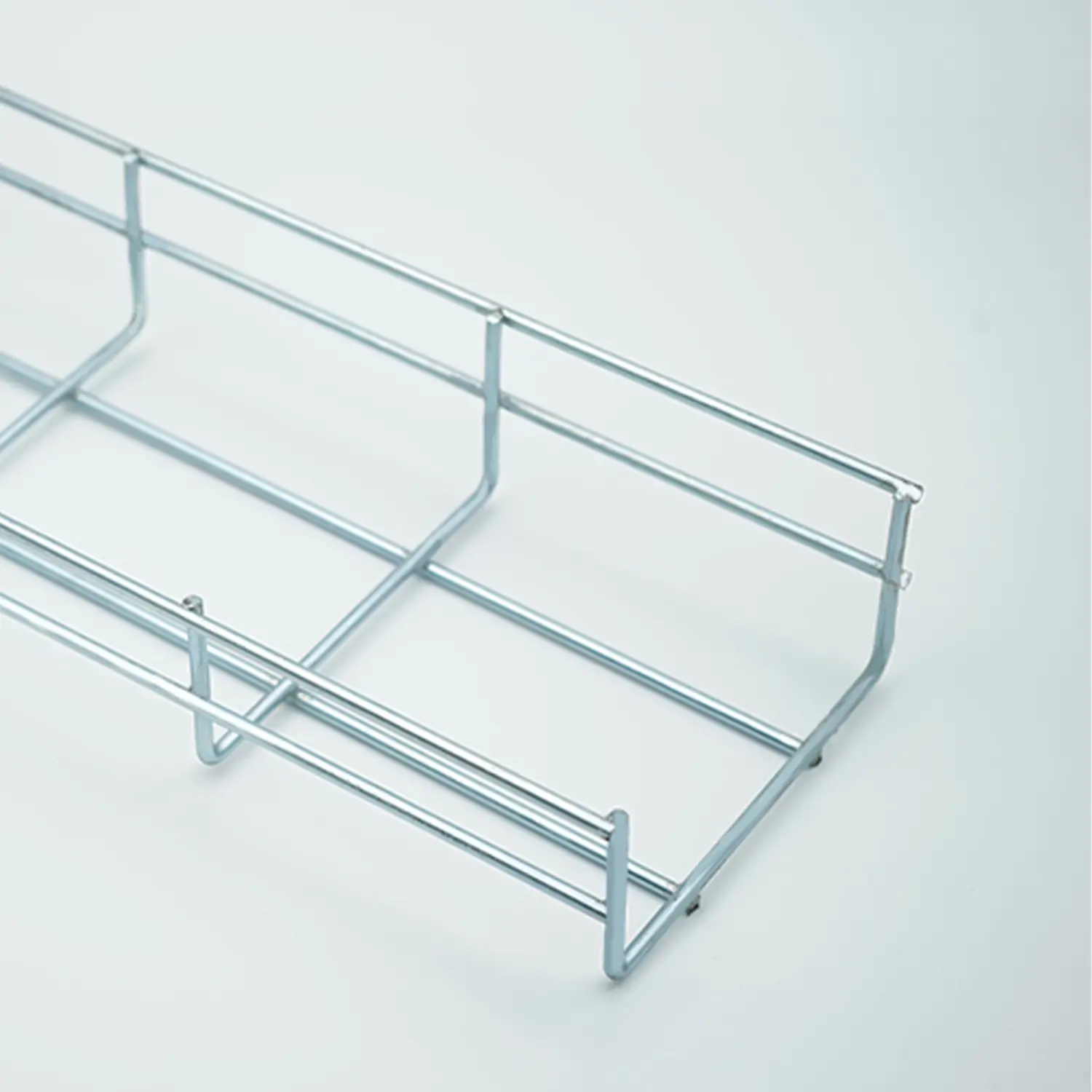

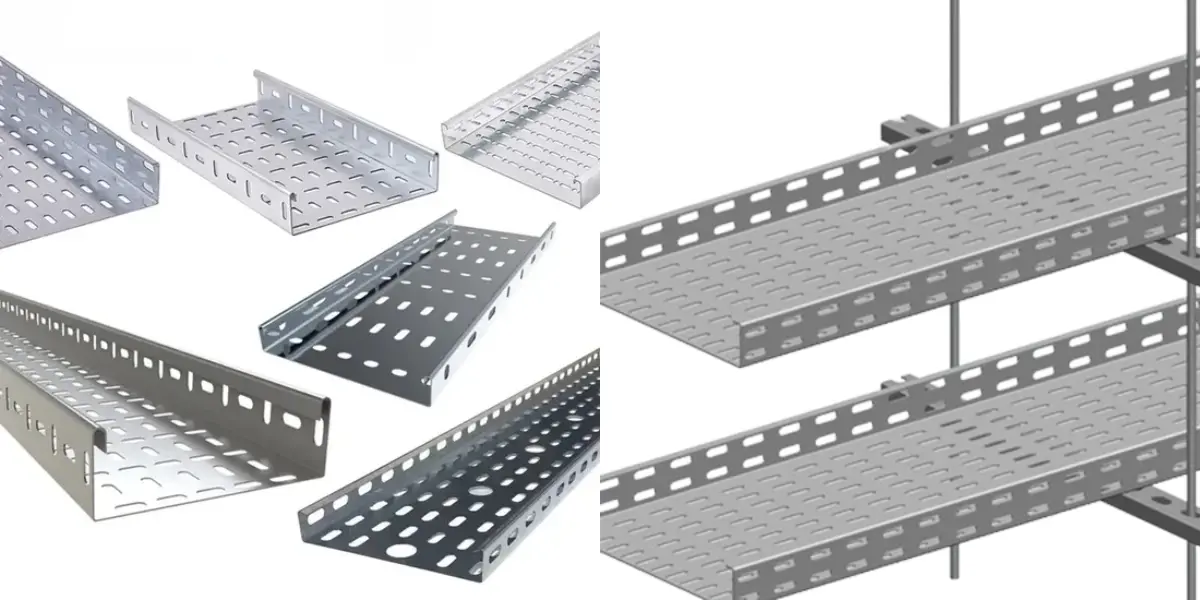

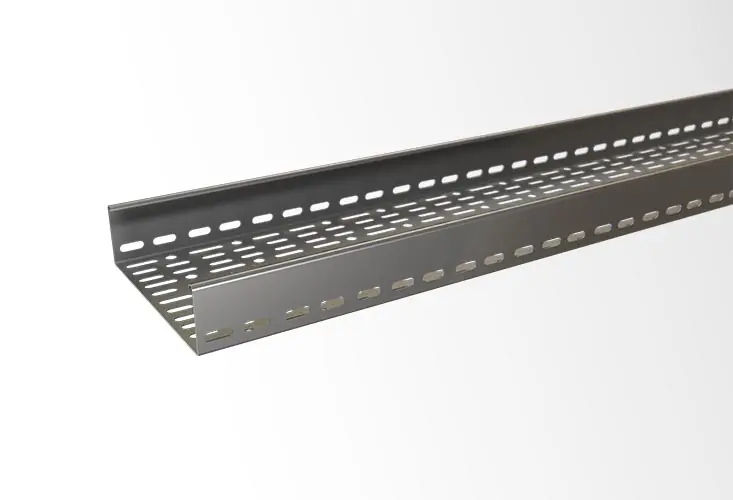

• تراهای کابل‌کشی (فلزی یا پلاستیکی)
• لوله‌کشی PVC یا فلزی برای عبور کابل‌ها در دیوارها و سقف‌ها
• جعبه‌های تقسیم کابل (Patch Panels)
• کنسول‌ها و نگهدارنده‌های کابل
• دستگاه‌های محافظت در برابر آتش (Fireproof)

استفاده کنید. این تجهیزات علاوه بر محافظت از کابل‌ها، دسترسی به آنها را نیز آسان‌تر می‌کنند.

5. رعایت استانداردهای فنی

طراحی کابل‌کشی باید با استانداردهای ملی و بین‌المللی مانند:

• استانداردهای IEC برای کابل‌ها و تجهیزات شبکه
• استانداردهای ANSI/TIA برای شبکه‌های محلی
• استانداردهای ایمنی الکتریکی و آتش‌نشانی

رعایت شود. این استانداردها تضمین می‌کنند که سیستم شبکه به درستی کار کند و از خطرات احتمالی محافظت شود.

نکات مهم در طراحی کابل‌کشی

در طراحی کابل‌کشی شبکه داده، به نکات زیر توجه کنید:

• پیش‌بینی رشد: همیشه فضای کافی برای اضافه کردن کابل‌های جدید در آینده در نظر بگیرید.
• منظم‌سازی: کابل‌ها را به صورت منظم و با رنگ‌بندی مشخص نصب کنید تا در زمان تعمیرات بتوانید به راحتی آنها را شناسایی کنید.
• محافظت: کابل‌ها را در مسیرهایی نصب کنید که از آسیب‌های فیزیکی، حرارتی یا شیمیایی محافظت شوند.
• دسترسی: اطمینان حاصل کنید که کابل‌ها در مکان‌هایی نصب شوند که دسترسی به آنها برای تعمیرات آسان باشد.
• همکاری با سایر سیستم‌ها: طراحی کابل‌کشی باید با سیستم‌های الکتریکی، HVAC و سایر زیرساخت‌های ساختمان هماهنگ باشد.

چالش‌های رایج در طراحی کابل‌کشی

در طراحی کابل‌کشی شبکه داده، ممکن است با چالش‌هایی مانند:

• فضای محدود در ساختمان‌ها که نصب کابل‌ها را دشوار می‌کند.
• تداخل با سایر سیستم‌های الکتریکی یا مکانیکی.
• نیاز به سرعت‌های بالا در شبکه که نیاز به کابل‌های با کیفیت بالاتر دارد.
• پیش‌بینی تغییرات آینده که ممکن است نیاز به طراحی مجدد داشته باشد.

روبرو شوید. برای حل این چالش‌ها، طراحی دقیق و استفاده از تجهیزات مناسب ضروری است.

نکات پایانی

طراحی کابل‌کشی شبکه داده ساختمان یک فرآیند پیچیده است که نیاز به دقت، دانش فنی و توجه به جزئیات دارد. با رعایت مراحل و نکات ذکر شده، می‌توانید یک سیستم شبکه داده‌ای پایدار، امن و قابل توسعه ایجاد کنید. برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز و طراحی شبکه داده می‌توانید به طراحی بنا مراجعه کنید.
