برج خنک‌کننده یکی از اجزای حیاتی در سیستم‌های سرمایشی صنعتی و تجاری است که نقش اساسی در حفظ کارایی و کاهش مصرف انرژی دارد. طراحی صحیح این سازه‌ها نیازمند درک عمیق از اصول مهندسی حرارتی، مکانیک سیالات و استانداردهای ایمنی است. در این مقاله، به بررسی اصول طراحی برج خنک‌کننده، انواع مختلف آن‌ها، پارامترهای مؤثر در طراحی و نکات مهم در اجرای این پروژه‌ها می‌پردازیم.

اهمیت برج خنک‌کننده در سیستم‌های سرمایشی

برج خنک‌کننده با انتقال حرارت از آب گرم به هوا، دمای آب را کاهش داده و آن را برای استفاده مجدد در سیستم‌های سرمایشی آماده می‌کند. این فرایند نه تنها باعث افزایش کارایی سیستم می‌شود، بلکه مصرف انرژی را نیز کاهش می‌دهد. در صنایع مختلف مانند نیروگاه‌ها، کارخانجات شیمیایی، پتروشیمی، مراکز داده و حتی ساختمان‌های بزرگ، استفاده از برج خنک‌کننده ضروری است.

در طراحی برج خنک‌کننده، عوامل متعددی باید در نظر گرفته شوند. از جمله این عوامل می‌توان به ظرفیت سرمایشی مورد نیاز، نوع سیستم سرمایشی، شرایط آب و هوایی منطقه، محدودیت‌های فضا و بودجه، و همچنین استانداردهای زیست‌محیطی و ایمنی اشاره کرد.

انواع برج خنک‌کننده

برج‌های خنک‌کننده به چند دسته اصلی تقسیم می‌شوند که هر کدام برای شرایط خاصی طراحی شده‌اند:

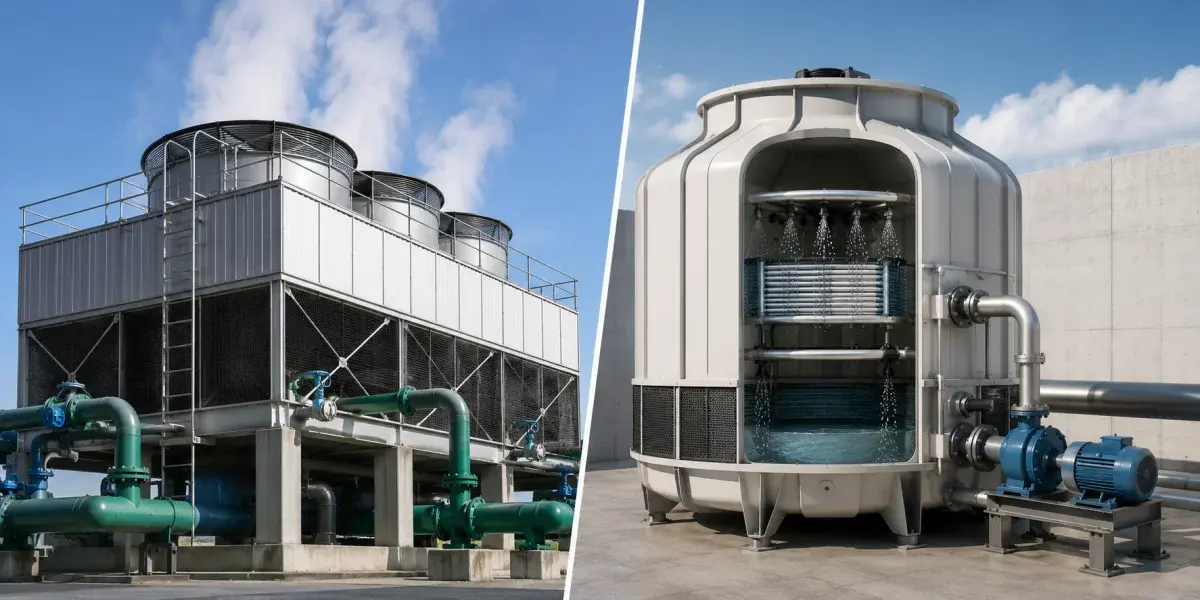

• برج خنک‌کننده با جریان مخالف (Counterflow): در این نوع برج، آب و هوا در جهت مخالف یکدیگر حرکت می‌کنند که باعث افزایش راندمان انتقال حرارت می‌شود.
• برج خنک‌کننده با جریان موازی (Crossflow): در این مدل، آب و هوا در جهت عمود بر یکدیگر حرکت می‌کنند و معمولاً در فضاهای محدود استفاده می‌شوند.
• برج خنک‌کننده با جریان متقاطع (Crossflow): این نوع برج در آن آب و هوا در جهت‌های متقاطع حرکت می‌کنند و معمولاً برای کاربردهای متوسط استفاده می‌شوند.
• برج خنک‌کننده بسته (Closed Circuit): در این نوع برج، آب سردشده در یک مدار بسته جریان دارد و با محیط خارج تماس مستقیم ندارد، که برای محیط‌های حساس به آلودگی مناسب است.

انتخاب نوع برج خنک‌کننده بستگی به نیازهای سیستم سرمایشی، شرایط محیطی و محدودیت‌های فنی دارد. برای مثال، برج‌های جریان مخالف معمولاً در سیستم‌های با ظرفیت بالا و نیاز به راندمان بالا استفاده می‌شوند.

پارامترهای کلیدی در طراحی برج خنک‌کننده

طراحی یک برج خنک‌کننده موفق نیازمند تحلیل دقیق پارامترهای مختلف است. برخی از مهم‌ترین این پارامترها عبارتند از:

• ظرفیت سرمایشی: مقدار حرارت که برج باید از آب خارج کند، به حجم آب، دمای ورودی و خروجی آب و همچنین شرایط محیطی بستگی دارد.
• نوع و اندازه پره‌ها: پره‌ها نقش مهمی در افزایش سطح تماس آب و هوا دارند. انتخاب نوع پره (مثلاً پلاستیکی، فلزی یا چوبی) و اندازه آن‌ها بر راندمان برج تأثیرگذار است.
• سیستم توزیع آب: طراحی صحیح سیستم توزیع آب برای پخش یکنواخت آب روی پره‌ها ضروری است تا انتقال حرارت بهینه شود.
• سیستم تهویه: جریان هوا باید به گونه‌ای طراحی شود که با آب در تماس کامل باشد و انتقال حرارت به حداکثر برسد.
• مقاومت مکانیکی و ضدزنگی: مواد استفاده شده در ساخت برج باید مقاومت کافی در برابر خوردگی، ضربه و شرایط محیطی داشته باشند.
• استانداردهای زیست‌محیطی: طراحی برج باید به گونه‌ای باشد که آلودگی صوتی و هوا به حداقل برسد و همچنین مصرف آب کاهش یابد.

در طراحی برج خنک‌کننده، نرم‌افزارهای تخصصی مانند CFD (Computational Fluid Dynamics) برای شبیه‌سازی جریان هوا و آب و تحلیل راندمان انتقال حرارت استفاده می‌شوند. این نرم‌افزارها کمک می‌کنند تا طراحی بهینه‌ای ارائه شود که مصرف انرژی و هزینه‌های عملیاتی را کاهش دهد.

نکات مهم در اجرای پروژه برج خنک‌کننده

پس از طراحی، اجرای پروژه برج خنک‌کننده نیز نیازمند دقت و توجه به جزئیات است. برخی از نکات مهم در این مرحله عبارتند از:

• انتخاب مواد با کیفیت: استفاده از مواد ضدزنگ و با مقاومت مکانیکی بالا برای افزایش عمر مفید برج ضروری است.
• توجه به سیستم‌های کنترل آلودگی: استفاده از فیلترها و سیستم‌های ضدآبکشی برای جلوگیری از تجمع آلودگی‌ها در برج.
• طراحی سیستم‌های ایمنی: نصب سیستم‌های هشداردهنده و ایمنی مانند سنسورهای دمای بالا، سیستم‌های ضدسوزش و در صورت نیاز، سیستم‌های ضدآتش.
• آزمایش و تست قبل از راه‌اندازی: انجام تست‌های عملکردی برای اطمینان از کارایی برج در شرایط واقعی.

در طراحی و اجرای برج خنک‌کننده، همکاری با متخصصان مهندسی مکانیک، حرارتی و عمران ضروری است تا تمامی پارامترهای فنی و عملیاتی در نظر گرفته شوند.

چالش‌های رایج در طراحی برج خنک‌کننده

در طراحی برج خنک‌کننده، چالش‌هایی مانند:

• محدودیت‌های فضا: در برخی موارد، فضای محدود باعث می‌شود که طراحی برج با ظرفیت بالا دشوار شود.
• مصرف انرژی بالا: اگر طراحی به درستی انجام نشود، مصرف انرژی برج ممکن است افزایش یابد.
• آلودگی صوتی و هوا: برج‌های خنک‌کننده ممکن است باعث ایجاد آلودگی صوتی و انتشار بخار آب به هوا شوند که نیاز به کنترل دارد.
• کاهش راندمان در شرایط آب و هوایی شدید: در مناطق با دمای بالا یا رطوبت بالا، راندمان برج ممکن است کاهش یابد.

برای حل این چالش‌ها، استفاده از فناوری‌های نوین مانند برج‌های خنک‌کننده با مصرف انرژی پایین، سیستم‌های بازیافت آب و استفاده از مواد ضدآبکشی و ضدزنگ می‌تواند مؤثر باشد.

استانداردهای طراحی برج خنک‌کننده

در طراحی برج خنک‌کننده، رعایت استانداردهای ملی و بین‌المللی ضروری است. برخی از این استانداردها شامل:

• استانداردهای CTI (Cooling Tower Institute) برای طراحی و عملکرد برج‌های خنک‌کننده.
• استانداردهای ایمنی و بهداشت کار.
• استانداردهای زیست‌محیطی برای کاهش آلودگی هوا و آب.
• استانداردهای ملی ایران در زمینه طراحی سازه‌ها و سیستم‌های سرمایشی.

رعایت این استانداردها نه تنها ایمنی و کارایی برج را تضمین می‌کند، بلکه از مشکلات قانونی و زیست‌محیطی نیز جلوگیری می‌کند.

نکات پایانی در طراحی برج خنک‌کننده

طراحی برج خنک‌کننده یک فرایند پیچیده است که نیاز به تحلیل دقیق پارامترهای فنی، اقتصادی و زیست‌محیطی دارد. انتخاب نوع برج، مواد ساخت، سیستم‌های کنترل و رعایت استانداردها از جمله عوامل کلیدی در این زمینه هستند.

برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز و طراحی سیستم‌های صنعتی می‌توانید به طراحی بنا مراجعه کنید.

در پایان، باید توجه داشت که طراحی برج خنک‌کننده باید با رویکردی جامع و با استفاده از دانش فنی و تجربه انجام شود تا بتواند نیازهای سیستم سرمایشی را به بهترین شکل ممکن برآورده کند.
