Bridge طراحی سازه پل‌ها و سازه‌های عبوری - طراحی بنا

پل‌ها به عنوان یکی از مهم‌ترین سازه‌های مهندسی عمران، نقش اساسی در ارتباطات شهری، روستایی و بین‌شهرستانی ایفا می‌کنند. طراحی صحیح پل‌ها نیازمند درک عمیق از اصول سازه‌ای، بارگذاری‌ها، مواد به‌کاررفته و شرایط محیطی است. در این مقاله، به بررسی اصول طراحی سازه پل‌ها و سازه‌های عبوری می‌پردازیم و نکات کلیدی را که در طراحی این سازه‌ها باید مدنظر قرار داد، تشریح می‌کنیم.

اهمیت طراحی صحیح پل‌ها

پل‌ها به عنوان مسیرهای ارتباطی، علاوه بر حمل و نقل، نقش مهمی در توسعه اقتصادی و اجتماعی مناطق دارند. طراحی نادرست پل‌ها می‌تواند منجر به مشکلاتی مانند کاهش عمر مفید، افزایش هزینه‌های نگهداری و حتی خطرات امنیتی شود. بنابراین، طراحی پل‌ها باید بر اساس استانداردهای ملی و بین‌المللی و با توجه به شرایط خاص هر پروژه انجام شود.

یکی از عوامل کلیدی در طراحی پل‌ها، انتخاب نوع سازه است. پل‌ها می‌توانند بر اساس نوع بارگذاری، طول، عرض و شرایط محیطی به انواع مختلفی تقسیم شوند. برخی از انواع رایج پل‌ها شامل پل‌های بتنی، فلزی، آرمه، پیش‌تنیده و ترکیبی هستند. هر یک از این انواع دارای مزایا و معایب خاص خود هستند که باید با توجه به نیازهای پروژه انتخاب شوند.

بارگذاری‌ها و نیروهای وارد بر پل‌ها

در طراحی پل‌ها، شناخت دقیق بارگذاری‌ها و نیروهای وارد بر سازه ضروری است. این بارگذاری‌ها می‌توانند شامل بارهای ثابت (مانند وزن خود سازه)، بارهای متغیر (مانند وزن خودروها و بارهای ترافیکی)، بارهای دینامیکی (مانند لرزه‌ها و باد)، و بارهای ویژه (مانند یخ‌زدگی و تغییرات دما) باشند.

برای مثال، در پل‌های جاده‌ای، بار ترافیکی یکی از مهم‌ترین عوامل است که باید در طراحی لحاظ شود. استانداردهای ملی و بین‌المللی مانند استاندارد ۲۸۰۰ ایران یا آیین‌نامه‌های اروپایی (Eurocodes) راهنمایی‌های دقیقی در این زمینه ارائه می‌دهند. همچنین، در مناطق زلزله‌خیز، طراحی پل‌ها باید با توجه به بارهای لرزه‌ای انجام شود تا از آسیب‌پذیری سازه در برابر زلزله جلوگیری شود.

مواد به‌کاررفته در ساخت پل‌ها

انتخاب مواد مناسب یکی دیگر از عوامل حیاتی در طراحی پل‌ها است. مواد به‌کاررفته در ساخت پل‌ها باید دارای مقاومت کافی، دوام و پایداری در برابر شرایط محیطی باشند. برخی از مواد رایج در ساخت پل‌ها عبارتند از:

• بتن: به دلیل مقاومت بالا و هزینه نسبتاً پایین، یکی از مواد پرکاربرد در ساخت پل‌ها است. بتن آرمه و پیش‌تنیده از انواع بتنی هستند که در پل‌سازی استفاده می‌شوند.
• فولاد: در پل‌های فلزی و ترکیبی، فولاد به دلیل مقاومت بالا و انعطاف‌پذیری مورد استفاده قرار می‌گیرد. پل‌های فلزی معمولاً در پروژه‌های بزرگ و با طول زیاد به کار می‌روند.
• چوب: در برخی مناطق و برای پل‌های کوچک، چوب نیز به عنوان ماده‌ای مناسب استفاده می‌شود، هرچند که نیاز به نگهداری بیشتری دارد.
• مواد ترکیبی: ترکیبی از بتن و فولاد یا سایر مواد در برخی پل‌ها برای افزایش مقاومت و کاهش وزن به کار می‌رود.

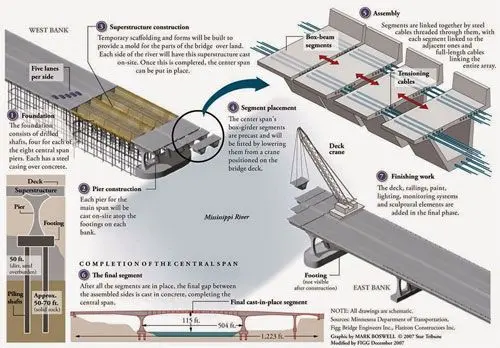

در طراحی پل‌ها، علاوه بر انتخاب مواد، روش‌های ساخت و مونتاژ نیز اهمیت دارد. برای مثال، پل‌های پیش‌ساخته که در کارخانه تولید و سپس به محل پروژه منتقل می‌شوند، می‌توانند زمان ساخت را کاهش دهند و کیفیت ساخت را افزایش دهند.

نکات طراحی سازه‌ای پل‌ها

در طراحی سازه پل‌ها، باید به نکات زیر توجه ویژه‌ای داشت:

• تحلیل سازه‌ای: استفاده از نرم‌افزارهای تحلیل سازه‌ای مانند ETABS، SAP2000 یا MIDAS برای مدل‌سازی دقیق بارگذاری‌ها و بررسی رفتار سازه در شرایط مختلف ضروری است.

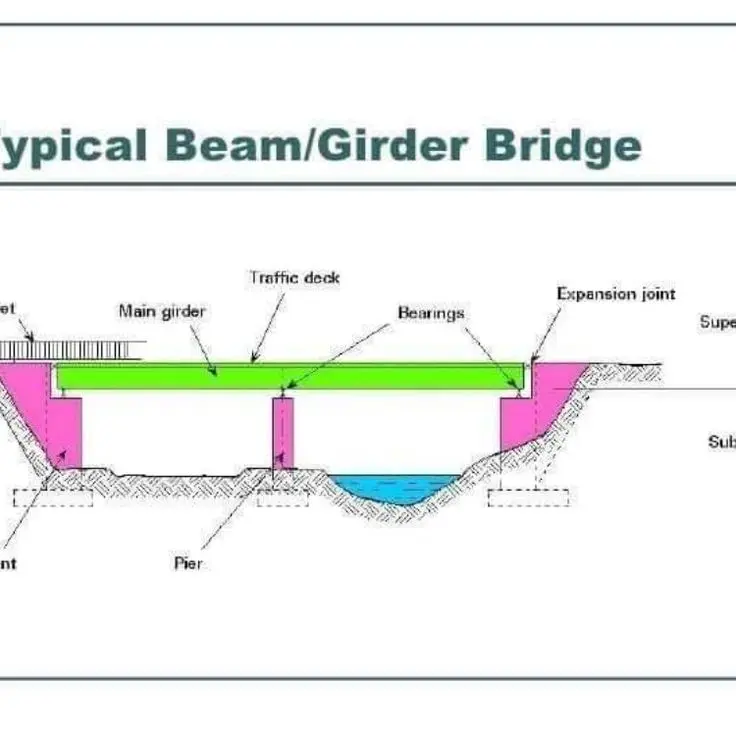

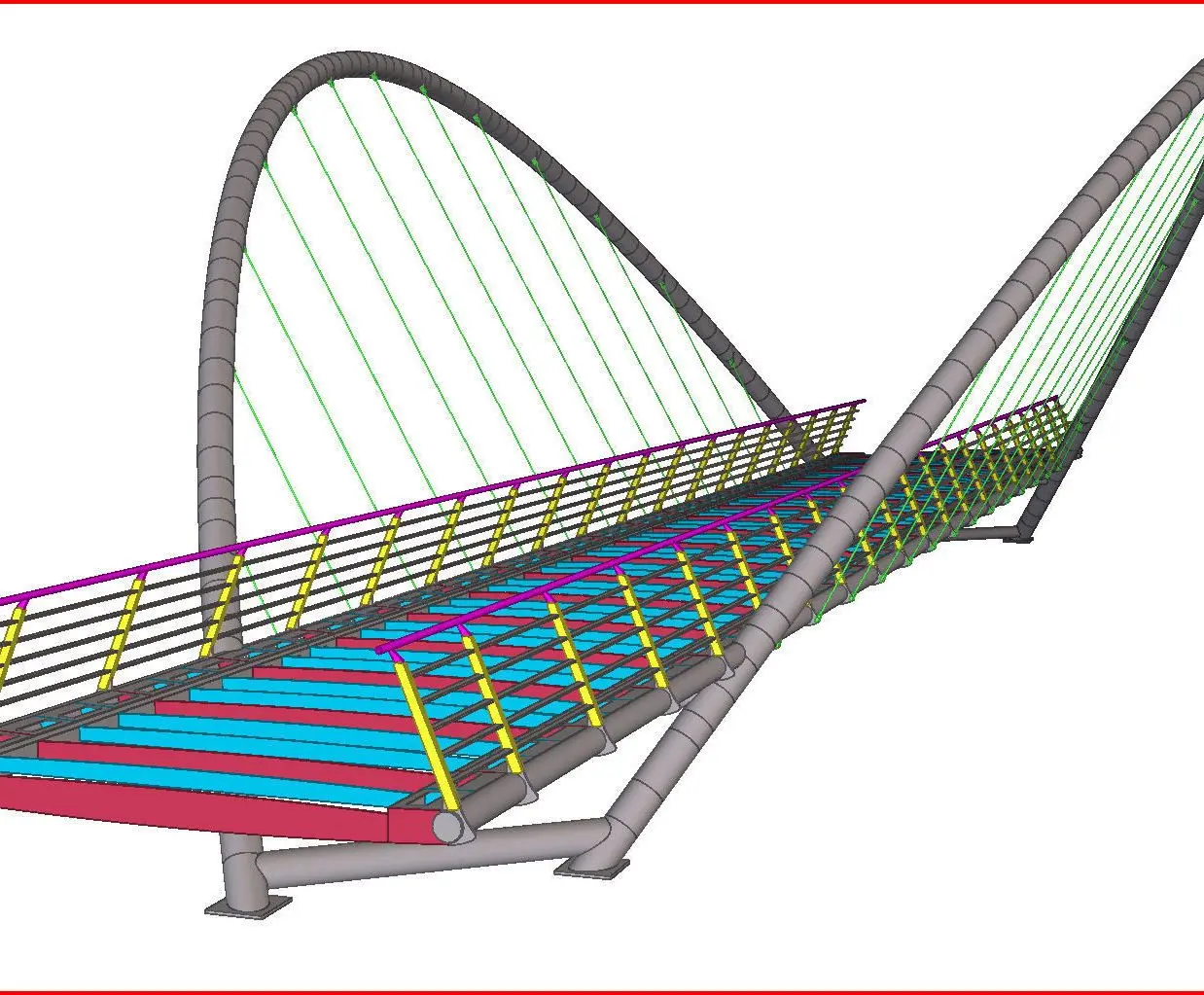

• انتخاب سیستم سازه‌ای: انتخاب سیستم سازه‌ای مناسب مانند تیرهای پیوسته، کابلی، قوسی یا ترکیبی بر اساس طول پل، بارگذاری و شرایط محیطی انجام می‌شود.
• پایداری و ایمنی: طراحی پل باید به گونه‌ای باشد که در برابر بارهای غیرمعمول مانند سیل، زلزله یا تصادفات نیز پایدار بماند.
• نگهداری و تعمیر: طراحی پل باید به گونه‌ای باشد که امکان تعمیر و نگهداری آسان را فراهم آورد و هزینه‌های بلندمدت را کاهش دهد.

سازه‌های عبوری و پل‌های ویژه

علاوه بر پل‌های معمولی، برخی سازه‌های عبوری مانند پل‌های پیاده‌رو، پل‌های راه‌آهن، پل‌های دریایی و پل‌های هوایی نیز نیاز به طراحی تخصصی دارند. این سازه‌ها باید با توجه به نیازهای خاص خود طراحی شوند.

برای مثال، پل‌های راه‌آهن باید قادر به تحمل بارهای دینامیکی ناشی از حرکت قطارها باشند. همچنین، پل‌های دریایی باید در برابر شرایط آب و هوایی سخت مانند امواج و جریان‌های دریایی مقاومت کنند. در این موارد، طراحی سازه باید با استفاده از تحلیل‌های دقیق و مواد مناسب انجام شود.

یکی از چالش‌های طراحی پل‌های ویژه، محدودیت‌های فنی و اقتصادی است. برای مثال، در مناطق کوهستانی یا مناطق با خاک‌های ناپایدار، طراحی پل‌ها باید با استفاده از فونداسیون‌های ویژه مانند فونداسیون‌های عمیق یا پل‌های معلق انجام شود.

فناوری‌های نوین در طراحی پل‌ها

با پیشرفت فناوری، روش‌های جدیدی در طراحی و ساخت پل‌ها معرفی شده‌اند. برخی از این فناوری‌ها شامل:

• بیماریابی و حسگرها: استفاده از حسگرهای هوشمند برای نظارت بر سلامت سازه و تشخیص زودهنگام مشکلات.
• مدل‌سازی سه‌بعدی (BIM): استفاده از مدل‌سازی اطلاعات ساختمان برای بهبود طراحی و اجرای پروژه.
• مواد پیشرفته: استفاده از مواد جدید مانند کامپوزیت‌ها و بتن‌های هوشمند برای افزایش مقاومت و کاهش وزن.
• روباتیک و خودکار: استفاده از ربات‌ها و سیستم‌های خودکار در ساخت و مونتاژ پل‌ها برای افزایش دقت و کاهش هزینه‌ها.

این فناوری‌ها می‌توانند در بهبود کیفیت طراحی، کاهش زمان ساخت و افزایش عمر مفید پل‌ها مؤثر باشند.

نتیجه‌گیری

طراحی پل‌ها و سازه‌های عبوری یک فرآیند پیچیده و تخصصی است که نیازمند دانش فنی، تجربه و استفاده از استانداردهای روز است. انتخاب مواد مناسب، تحلیل دقیق بارگذاری‌ها، استفاده از فناوری‌های نوین و توجه به شرایط محیطی از جمله عوامل کلیدی در طراحی پل‌ها هستند.
