نقشه‌کشی یا Blueprint یکی از مهم‌ترین ابزارهای برنامه‌ریزی در ساخت‌وساز است؛ بدون یک طرح دقیق، هر پروژه ساختمانی می‌تواند با هزینه‌های غیرمنتظره، تأخیرهای طولانی و حتی خطرات ایمنی مواجه شود. در این مقاله، مسیر گام‌به‌گام از ایده‌پردازی تا تهیه نقشه‌های اجرایی یک ساختمان مسکونی را بررسی می‌کنیم تا بتوانید با اطمینان کامل پروژه خود را از صفر تا اجرا پیش ببرید.

۱. شناخت نیازها و تعیین مقیاس پروژه

پیش از هر گونه طراحی، باید نیازهای ساکنان، ابعاد زمین، محدودیت‌های قانونی و بودجه موجود به‌دقت مورد ارزیابی قرار گیرد. این مرحله شامل جمع‌آوری اطلاعات زیر است:

• تعداد طبقات و واحدهای مسکونی.
• ابعاد دقیق قطعه زمین و موقعیت جغرافیایی آن.
• قوانین شهرسازی و محدودیت‌های ارتفاعی.
• بودجه کلی پروژه و تخصیص هزینه برای هر مرحله.

در این فاز، تهیه یک برنامه زمان‌بندی کلی (Gantt) برای هر مرحله از طراحی تا اجرا، به‌خصوص در پروژه‌های بزرگ، نقش کلیدی دارد.

۲. طراحی مفهومی و ایجاد اسکچ اولیه

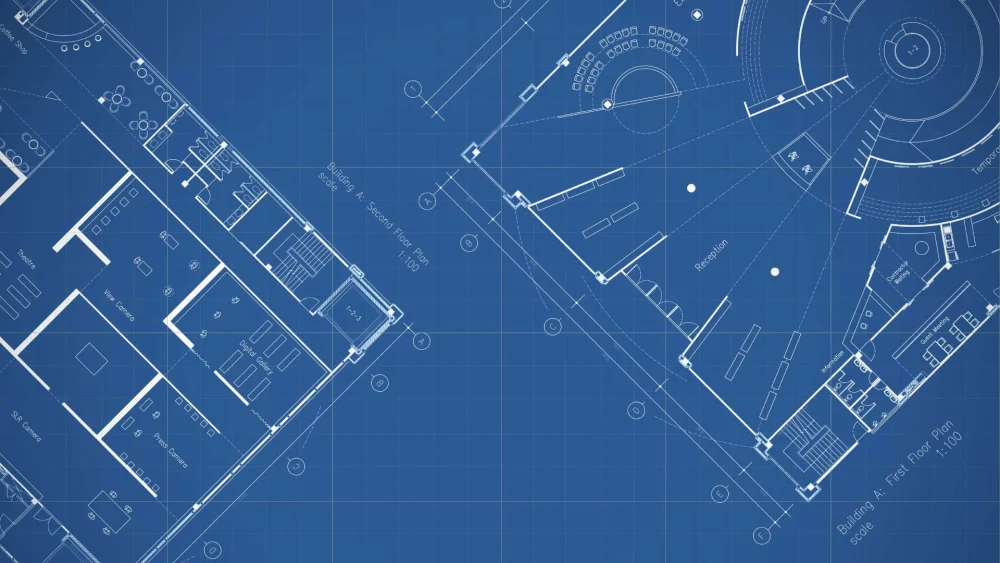

در این مرحله، معمار با استفاده از نرم‌افزارهای CAD یا SketchUp، طرح‌های کلی و اسکچ‌های اولیه را می‌سازد. این طرح‌ها شامل توزیع فضاها، موقعیت درب‌ها، پنجره‌ها و مسیرهای عبور و مرور می‌شود. هدف این بخش، به‌دست آوردن یک تصویر کلی از ساختمان است که بتواند با ساکنان و سرمایه‌گذاران به‌راحتی به اشتراک گذاشته شود.

۲۱. بررسی نورگیری و جهت‌گیری

جهت‌گیری ساختمان نسبت به خورشید تأثیر مستقیم بر مصرف انرژی دارد؛ بنابراین، معمار باید با تحلیل مسیر نور خورشید، پنجره‌ها را در مکان‌های مناسب قرار دهد تا حداکثر بهره‌وری نور طبیعی حاصل شود. این کار نه تنها هزینه‌های انرژی را کاهش می‌دهد، بلکه به بهبود کیفیت زندگی ساکنان نیز کمک می‌کند.

۲۲. تعیین فضاهای عمومی و خصوصی

تقسیم‌بندی فضاهای عمومی (مانند لابی، راهروها و پارکینگ) و خصوصی (اتاق خواب، سرویس‌بهداشتی) باید به‌گونه‌ای باشد که حریم شخصی حفظ شود و در عین حال جریان حرکت افراد به‌صورت روان باشد. در این مرحله، نکات مهمی چون دسترسی افراد دارای محدودیت‌های حرکتی نیز باید مدنظر قرار گیرد.

۳. تهیه نقشه‌های فنی و مهندسی

پس از تصویب طرح مفهومی، تیم مهندسان معماری، سازه، برق و مکانیک به‌صورت همزمان به تهیه نقشه‌های دقیق می‌پردازند. این نقشه‌ها شامل موارد زیر هستند:

• نقشه‌های معماری (کدهای ساختمانی، جزئیات نما).
• نقشه‌های سازه‌ای (محاسبه بارهای افقی و عمودی، مهارهای بتن).
• نقشه‌های تاسیسات (سیستم‌های تهویه، لوله‌کشی، برق).
• نقشه‌های جزئیات داخلی (پوشش‌های کف، دیوار و سقف).

دقت در این مرحله برای جلوگیری از تداخلات ناخواسته بین سیستم‌های مختلف حیاتی است؛ به‌عنوان مثال، قرارگیری لوله‌های آب‌گرم باید با مسیرهای الکتریکی تداخل نداشته باشد.

۳۱. استفاده از استانداردهای BIM

تکنولوژی مدل‌سازی اطلاعات ساختمان (BIM) امروزه به‌عنوان استانداردی برای هم‌زمان‌سازی تمام بخش‌های پروژه شناخته می‌شود. با استفاده از BIM، می‌توانید تغییرات طراحی را به‌سرعت اعمال کنید و اثرات آن را بر سایر سیستم‌ها مشاهده کنید؛ این قابلیت به‌خصوص در پروژه‌های بزرگ با تیم‌های چندمنظوره، صرفه‌جویی در زمان و هزینه را به‌حد زیادی افزایش می‌دهد.

۳۲. بررسی سازگاری با مقررات محلی

هر شهر یا شهرستان قوانین خاص خود را برای ارتفاع، فاصله از مرزهای ملک، میزان پوشش زمین (Floor Area Ratio) و نسبت‌های فضای سبز دارد. در این مرحله، نقشه‌ها باید با این مقررات هم‌سویی داشته باشند تا در زمان اخذ مجوز، مشکلی پیش نیاید.

۴. نکات اجرایی برای کاهش ریسک در ساخت

پس از تکمیل نقشه‌های فنی، مرحله بعدی انتقال این اطلاعات به تیم اجرایی است. برخی از مهم‌ترین نکات در این فاز عبارتند از:

• تعیین دقیق مواد ساختمانی (به‌کارگیری مصالح با استانداردهای ملی).
• تعیین زمان‌بندی دقیق برای هر فاز (بنیاد، چارچوب، تاسیسات).
• نظارت مستمر بر کیفیت اجرا توسط مهندسان نظارت.
• استفاده از روش‌های پیش‌ساخت (prefabrication) برای کاهش زمان کار.

در این مسیر، ارتباط مؤثر بین طراحان، پیمانکاران و ناظران پروژه نقش کلیدی دارد؛ هر گونه نقص در این ارتباط می‌تواند منجر به هزینه‌های اضافی و تأخیرهای جدی شود.

۵. شناسایی مشکلات رایج و راه‌حل‌های پیشنهادی

در طول پروژه‌های ساخت‌وساز، برخی مشکلات معمول به‌صورت زیر بروز می‌کنند:

• تداخل نقشه‌ها: عدم هماهنگی بین نقشه‌های برق و لوله‌کشی؛ راه‌حل: استفاده از نرم‌افزار BIM برای شناسایی تداخل‌ها پیش از شروع کار.
• تغییرات ناگهانی در هزینه مواد: نوسان قیمت مصالح؛ راه‌حل: تنظیم قراردادهای پیش‌خرید با تأمین‌کنندگان معتبر.
• تاخیر در دریافت مجوز: عدم تطابق با مقررات شهری؛ راه‌حل: پیش از ارائه مدارک، بررسی دقیق قوانین محلی توسط مشاور حقوقی.

با پیش‌بینی این مشکلات و داشتن برنامه‌های پیشگیرانه، می‌توانید ریسک‌های مالی و زمانی را به‌حداقل برسانید.

۶. جمع‌بندی و نکات نهایی

نقشه‌کشی دقیق، پایه‌ای استوار برای هر پروژه ساختمانی؛ از مرحله ایده‌پردازی تا تحویل نهایی، هر جزئیات باید با دقت بررسی و مستند شود. با رعایت مراحل مطرح‌شده در این راهنمای جامع، می‌توانید از بروز اشتباهات پرهزینه جلوگیری کنید و پروژه‌تان را با موفقیت به‌پایان برسانید. به‌علاوه، به‌کارگیری ابزارهای دیجیتال مانند BIM، نه تنها کیفیت طراحی را ارتقا می‌دهد، بلکه امکان به‌روزرسانی‌های سریع و هماهنگی بهتر بین تیم‌های مختلف را فراهم می‌کند.

در نهایت، توصیه می‌شود که همواره یک تیم متخصص برای نظارت بر هر فاز پروژه در اختیار داشته باشید؛ این کار به‌خصوص در مواجهه با تغییرات ناخواسته یا مشکلات غیرمنتظره، می‌تواند نقش نجات‌بخش ایفا کند.
