Blueprint نقشه‌های تأسیساتی ساختمان برای اجرا - طراحی بنا

در فرایند ساخت‌وساز ساختمان، نقشه‌های تأسیساتی یکی از اجزای حیاتی هستند که بدون آن‌ها اجرای پروژه به درستی امکان‌پذیر نیست. این نقشه‌ها به عنوان راهنمای دقیق برای نصب و راه‌اندازی سیستم‌های مختلف تأسیساتی مانند آب، فاضلاب، برق، گاز، تهویه و سیستم‌های ضدحریق عمل می‌کنند. بدون نقشه‌های تأسیساتی دقیق و کامل، اجرای این سیستم‌ها با چالش‌های بسیاری همراه خواهد بود و ممکن است منجر به خطاهای گران‌قیمت و تأخیر در زمان‌بندی پروژه شود.

چرا نقشه‌های تأسیساتی ضروری هستند؟

نقشه‌های تأسیساتی نقشه‌هایی تخصصی هستند که توسط مهندسان تأسیسات تهیه می‌شوند و شامل جزئیات دقیق نصب لوله‌کشی، کابل‌کشی، تجهیزات و سایر عناصر تأسیساتی هستند. این نقشه‌ها به چند دلیل اساسی ضروری هستند:

• دقت و هماهنگی: نقشه‌های تأسیساتی اطمینان می‌دهند که تمام سیستم‌های تأسیساتی به درستی و با هماهنگی کامل نصب شوند. این هماهنگی از تداخل غیرضروری بین لوله‌ها، کابل‌ها و تجهیزات جلوگیری می‌کند.
• کاهش خطا: با داشتن نقشه‌های دقیق، احتمال خطا در نصب و راه‌اندازی سیستم‌ها به حداقل می‌رسد. این امر باعث کاهش هزینه‌های تعمیر و نگهداری پس از ساخت می‌شود.
• ایمنی: نقشه‌های تأسیساتی به مهندسان و کارگران کمک می‌کنند تا سیستم‌های ایمنی مانند ضدحریق، سیستم‌های تهویه و روشنایی را به درستی نصب کنند. این امر از خطرات احتمالی مانند آتش‌سوزی یا نقص در سیستم‌های حیاتی جلوگیری می‌کند.
• کاهش هزینه: با داشتن نقشه‌های کامل، زمان و هزینه‌های اضافی ناشی از تغییرات ناگهانی یا خطاهای نصب کاهش می‌یابد.

در ادامه، به بررسی جزئیات نقشه‌های تأسیساتی و اهمیت هر یک از آن‌ها می‌پردازیم.

۱. نقشه‌های تأسیسات آب و فاضلاب

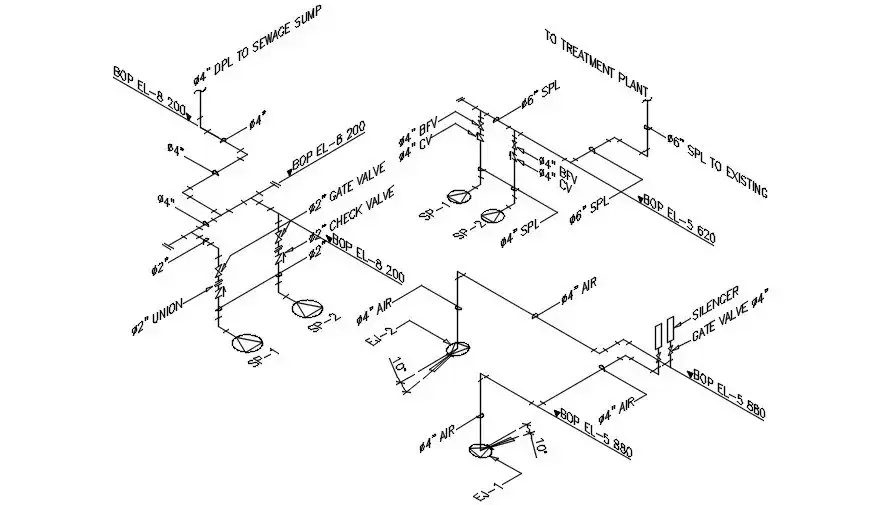

این نقشه‌ها شامل جزئیات نصب لوله‌کشی آب آشامیدنی، آب گرم، فاضلاب و سیستم‌های تصفیه آب هستند. در این نقشه‌ها، مسیر لوله‌ها، اندازه آن‌ها، نوع مواد استفاده شده و محل قرارگیری شیرآلات و تجهیزات مانند پمپ‌ها و مخازن مشخص می‌شود.

یکی از نکات مهم در طراحی این سیستم‌ها، اطمینان از فشار مناسب آب در تمام نقاط ساختمان و همچنین جلوگیری از نشت یا آلودگی آب است. همچنین، طراحی سیستم فاضلاب باید به گونه‌ای باشد که جریان آب بدون انسداد و با شیب مناسب انجام شود.

۲. نقشه‌های تأسیسات الکتریکی

نقشه‌های الکتریکی شامل جزئیات نصب کابل‌کشی، جعبه‌های تقسیم، پریزها، چراغ‌ها، سیستم‌های روشنایی و تجهیزات الکتریکی مانند پمپ‌ها و موتورهای الکتریکی هستند. این نقشه‌ها باید شامل اطلاعاتی مانند نوع کابل، اندازه آن، مسیر کابل‌کشی، محل قرارگیری تجهیزات و همچنین سیستم‌های ایمنی مانند سیستم‌های زمین و محافظت در برابر برق‌گرفتگی باشند.

در طراحی سیستم‌های الکتریکی، رعایت استانداردهای ایمنی و کیفیت بسیار مهم است. برای مثال، انتخاب کابل‌های مناسب با توجه به بار الکتریکی، جلوگیری از تداخل بین کابل‌ها و تجهیزات و همچنین طراحی سیستم‌های اضطراری مانند سیستم‌های روشنایی اضطراری از اهمیت ویژه‌ای برخوردار است.

۳. نقشه‌های تأسیسات گاز

این نقشه‌ها شامل جزئیات نصب لوله‌کشی گاز طبیعی یا گاز مایع پترولی (LPG) هستند. در این نقشه‌ها، مسیر لوله‌ها، اندازه آن‌ها، نوع مواد استفاده شده و محل قرارگیری شیرآلات، شیرهای قطع و تجهیزات ایمنی مانند حسگرهای گاز مشخص می‌شود.

یکی از نکات حیاتی در طراحی سیستم‌های گاز، رعایت استانداردهای ایمنی است. برای مثال، استفاده از لوله‌های ضدزنگ، نصب شیرهای قطع در مکان‌های مناسب و همچنین طراحی سیستم‌های تهویه مناسب برای جلوگیری از تجمع گاز در فضاهای بسته ضروری است.

۴. نقشه‌های تأسیسات تهویه و سرمایش

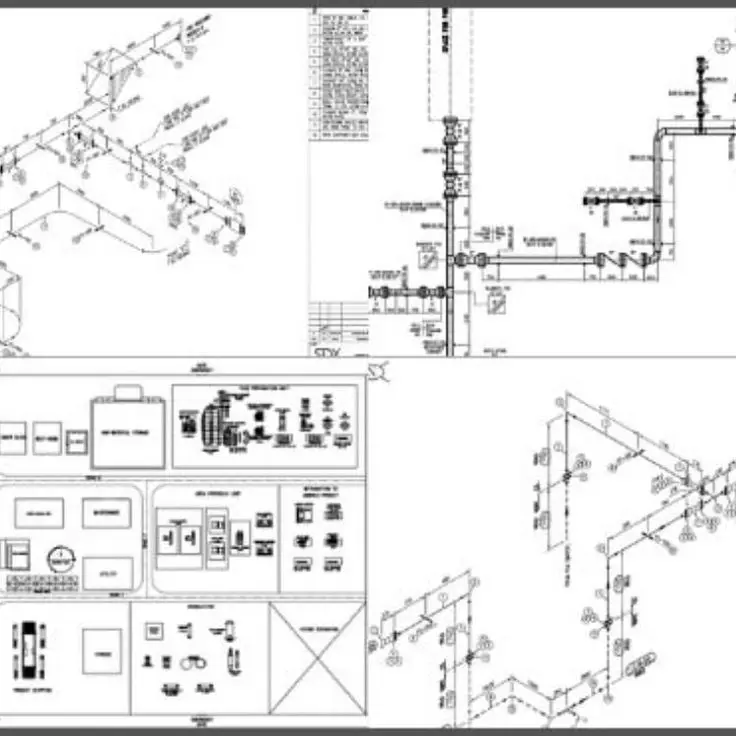

این نقشه‌ها شامل جزئیات نصب سیستم‌های تهویه مطبوع، سیستم‌های گرمایشی و سرمایشی مانند سیستم‌های split، چیلر و کویل‌ها هستند. در این نقشه‌ها، مسیر لوله‌کشی و کابل‌کشی، محل قرارگیری تجهیزات مانند یونیت‌های داخلی و خارجی، داکت‌ها و فیلترها مشخص می‌شود.

در طراحی این سیستم‌ها، توجه به نیازهای گرمایشی و سرمایشی ساختمان، انتخاب تجهیزات مناسب با توجه به ابعاد و نوع ساختمان و همچنین طراحی سیستم‌های کنترل هوای داخلی برای حفظ کیفیت هوا از اهمیت ویژه‌ای برخوردار است.

۵. نقشه‌های تأسیسات ضدحریق

این نقشه‌ها شامل جزئیات نصب سیستم‌های ضدحریق مانند سیستم‌های اسپرینکلر، سیستم‌های هشداردهنده و تجهیزات اطفاء حریق مانند اطفای‌کننده‌ها و لوله‌کشی آب ضدحریق هستند. در این نقشه‌ها، مسیر لوله‌کشی، محل قرارگیری تجهیزات، نوع سیستم‌های هشداردهنده و همچنین مسیرهای فرار و خروج اضطراری مشخص می‌شود.

طراحی سیستم‌های ضدحریق باید به گونه‌ای باشد که در صورت بروز آتش‌سوزی، سیستم به درستی عمل کرده و از گسترش آتش جلوگیری کند. همچنین، رعایت استانداردهای ایمنی در نصب این سیستم‌ها بسیار مهم است.

چگونه نقشه‌های تأسیساتی را تهیه کنیم؟

برای تهیه نقشه‌های تأسیساتی دقیق و کامل، باید به چند نکته اساسی توجه کرد:

• مشارکت تیم متخصص: طراحی نقشه‌های تأسیساتی نیاز به همکاری بین مهندسان تأسیسات، معماری و سازه دارد. هر یک از این مهندسان باید نقشه‌های خود را با دقت تهیه و با نقشه‌های دیگر هماهنگ کنند.
• استفاده از نرم‌افزارهای طراحی: امروزه، نرم‌افزارهای تخصصی مانند AutoCAD، Revit و BIM برای طراحی نقشه‌های تأسیساتی استفاده می‌شوند. این نرم‌افزارها امکان ایجاد مدل‌های سه‌بعدی و بررسی تداخل‌ها را فراهم می‌کنند.
• رعایت استانداردها: طراحی نقشه‌های تأسیساتی باید بر اساس استانداردهای ملی و بین‌المللی انجام شود. این استانداردها شامل استانداردهای ایمنی، کیفیت و عملکرد سیستم‌ها هستند.
• بررسی و بازبینی: پس از تهیه نقشه‌ها، باید توسط تیم فنی بررسی و بازبینی شوند تا از دقت و کامل بودن آن‌ها اطمینان حاصل شود.

در صورت نیاز به اطلاعات بیشتر در زمینه طراحی و اجرای نقشه‌های تأسیساتی، می‌توانید به مقالات تخصصی در زمینه ساخت‌وساز مراجعه کنید. برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به طراحی بنا مراجعه کنید.

چالش‌های رایج در اجرای نقشه‌های تأسیساتی

در فرایند اجرای نقشه‌های تأسیساتی، ممکن است با چالش‌هایی مانند:

• تداخل بین سیستم‌های مختلف تأسیساتی که ممکن است در زمان نصب ایجاد مشکل کند.
• عدم دقت در تهیه نقشه‌ها که منجر به تغییرات ناگهانی و افزایش هزینه‌ها می‌شود.
• عدم هماهنگی بین تیم‌های اجرایی و طراحی که ممکن است باعث تأخیر در پروژه شود.
• عدم رعایت استانداردهای ایمنی که خطرات احتمالی را افزایش می‌دهد.

برای حل این چالش‌ها، لازم است که تیم‌های طراحی و اجرای پروژه با یکدیگر هماهنگ باشند و از روش‌های مدیریت پروژه مناسب استفاده کنند.

نکات پایانی

نقشه‌های تأسیساتی به عنوان یکی از اجزای کلیدی در فرایند ساخت‌وساز ساختمان عمل می‌کنند. دقت در تهیه این نقشه‌ها و اجرای آن‌ها به درستی، از اهمیت بالایی برخوردار است. با رعایت استانداردها، استفاده از فناوری‌های جدید و همکاری تیم‌های متخصص، می‌توان به اجرای موفق پروژه‌های ساختمانی دست یافت.

در پایان، باید توجه داشت که نقشه‌های تأسیساتی تنها یک بخش از فرایند طراحی و اجرای ساختمان هستند. هماهنگی بین تمام سیستم‌ها و رعایت اصول مهندسی، کلید موفقیت در هر پروژه ساختمانی است.
